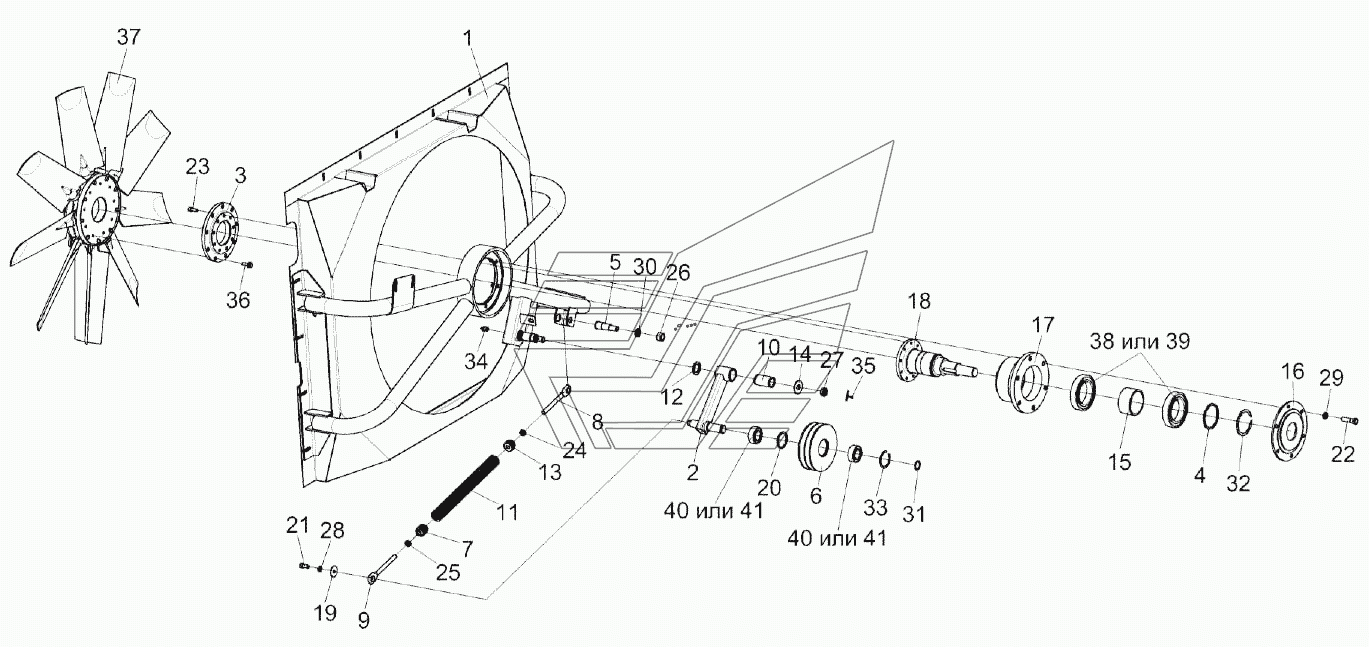

Установка вентилятора КЗК-12-5-0106200 КЗС-1218А-1. Каталог 2018г.

Радиатор КЗК-12А-10-1-0106040-01 КЗС-1218А-1 Экран КЗК-12-5-0106500 КЗС-1218А-1

Вид отображения:

Детали справа

По ширине экрана

КЗК-12-5-0106200

КЗК-12-2-0106550

1

2

2

2

3

4

5

6

6

7

8

9

10

11

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Установка вентилятора

Заводской номер: КЗК-12-5-0106200 Количество на модель: 1

КЗК-12-5-0106200

1

Номер детали на чертеже:

Привод вентилятора

Заводской номер: КЗК-12-2-0106550 Количество на модель: 1

КЗК-12-2-0106550

1

1

Номер детали на чертеже:

1

Диффузор

Заводской номер: КЗК-12-5-0106150 Количество на модель: 1

КЗК-12-5-0106150

1

2

Номер детали на чертеже:

2

Рычаг

Заводской номер: КЗК-12-2-0106470 Количество на модель: 1

КЗК-12-2-0106470

1

2

Номер детали на чертеже:

2

Рычаг

Заводской номер: КЗК-12-2-0106540 Количество на модель: 1

КЗК-12-2-0106540

1

2

Номер детали на чертеже:

2

Рычаг

Заводской номер: КЗК-12-2-0106450 Количество на модель: 1

КЗК-12-2-0106450

1

3

Номер детали на чертеже:

3

Диск

Заводской номер: КЗК-12-5-0106408 Количество на модель: 1

КЗК-12-5-0106408

1

4

Номер детали на чертеже:

4

Шайба

Заводской номер: КЗК-12-2-0106449 Количество на модель: 1

КЗК-12-2-0106449

1

5

Номер детали на чертеже:

5

Ось

Заводской номер: КЗК-12-2-0106612 Количество на модель: 1

КЗК-12-2-0106612

1

6

Номер детали на чертеже:

6

Ролик натяжной

Заводской номер: КВС-1-0150104 Количество на модель: 1

КВС-1-0150104

1

6

Номер детали на чертеже:

6

Ролик натяжной

Заводской номер: КЗК-12-3-0106650 Количество на модель: 1

КЗК-12-3-0106650

1

7

Номер детали на чертеже:

7

Пробка

Заводской номер: КЗР0202102 Количество на модель: 1

КЗР0202102

1

8

Номер детали на чертеже:

8

Зацеп

Заводской номер: КЗР0202673 Количество на модель: 1

КЗР0202673

1

9

Номер детали на чертеже:

9

Зацеп

Заводской номер: КЗР0202673-01 Количество на модель: 1

КЗР0202673-01

1

10

Номер детали на чертеже:

10

Втулка

Заводской номер: КЗР0221207-01 Количество на модель: 1

КЗР0221207-01

1

11

Номер детали на чертеже:

11

Пружина

Заводской номер: КЗР0202780А-02 Количество на модель: 1

КЗР0202780А-02

1

11

Номер детали на чертеже:

11

Пружина

Заводской номер: КЗР0222603А Количество на модель: 1

КЗР0222603А

1

12

Номер детали на чертеже:

12

Шайба специальная

Заводской номер: КИС0105438 Количество на модель: 1

КИС0105438

1

13

Номер детали на чертеже:

13

Пробка

Заводской номер: КСН0100107 Количество на модель: 1

КСН0100107

1

14

Номер детали на чертеже:

14

Шайба

Заводской номер: КСН0114402 Количество на модель: 1

КСН0114402

1

15

Номер детали на чертеже:

15

Втулка

Заводской номер: УЭС-7-0400811 Количество на модель: 1

УЭС-7-0400811

1

16

Номер детали на чертеже:

16

Крышка

Заводской номер: УЭС-16-0400105 Количество на модель: 1

УЭС-16-0400105

1

17

Номер детали на чертеже:

17

Корпус

Заводской номер: УЭС-16-0400201 Количество на модель: 1

УЭС-16-0400201

1

18

Номер детали на чертеже:

18

Вал

Заводской номер: УЭС-16-0400618 Количество на модель: 1

УЭС-16-0400618

1

19

Номер детали на чертеже:

19

Шайба

Заводской номер: 31.01-1369 Количество на модель: 1

31.01-1369

1

20

Номер детали на чертеже:

20

Кольцо распорное

Заводской номер: 60-13125.10 Количество на модель: 1

60-13125.10

1

21

Номер детали на чертеже:

21

Болт М8-6eх16-7796

Заводской номер: БолтМ8-6eх16-7796 Количество на модель: 1

БолтМ8-6eх16-7796

1

22

Номер детали на чертеже:

22

Болт М10-6eх35-7796

Заводской номер: БолтМ10-6eх35-7796 Количество на модель: 6

БолтМ10-6eх35-7796

6

23

Номер детали на чертеже:

23

Винт М8-6eх20-11738

Заводской номер: ВинтМ8-6eх20-11738 Количество на модель: 9

ВинтМ8-6eх20-11738

9

24

Номер детали на чертеже:

24

Гайка М12-6g-2526

Заводской номер: ГайкаМ12-6g-2526 Количество на модель: 1

ГайкаМ12-6g-2526

1

25

Номер детали на чертеже:

25

Гайка М12-LH-6g-2526

Заводской номер: ГайкаМ12-LH-6g-2526 Количество на модель: 1

ГайкаМ12-LH-6g-2526

1

26

Номер детали на чертеже:

26

Гайка М16-6g-5915

Заводской номер: ГайкаМ16-6g-5915 Количество на модель: 1

ГайкаМ16-6g-5915

1

27

Номер детали на чертеже:

27

Гайка М16-6g-5935

Заводской номер: ГайкаМ16-6g-5935 Количество на модель: 1

ГайкаМ16-6g-5935

1

28

Номер детали на чертеже:

28

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 1

Шайба8Т.65Г-6402

1

29

Номер детали на чертеже:

29

Шайба 10Т.65Г-6402

Заводской номер: Шайба10Т.65Г-6402 Количество на модель: 6

Шайба10Т.65Г-6402

6

30

Номер детали на чертеже:

30

Шайба 16Т.65Г-6402

Заводской номер: Шайба16Т.65Г-6402 Количество на модель: 1

Шайба16Т.65Г-6402

1

31

Номер детали на чертеже:

31

Кольцо В25-13940

Заводской номер: В25-13940 Количество на модель: 1

В25-13940

1

32

Номер детали на чертеже:

32

Кольцо В70-13940

Заводской номер: В70-13940 Количество на модель: 1

В70-13940

1

33

Номер детали на чертеже:

33

Кольцо

Заводской номер: В52-13941 Количество на модель: 1

В52-13941

1

34

Номер детали на чертеже:

34

Масленка 1.2-19853

Заводской номер: Масленка1.2-19853 Количество на модель: 1

Масленка1.2-19853

1

35

Номер детали на чертеже:

35

Шплинт 4х32-397

Заводской номер: Шплинт4х32-397 Количество на модель: 1

Шплинт4х32-397

1

36

Номер детали на чертеже:

36

Болт

Заводской номер: БолтМ8х25-8.8-A-A3G Количество на модель: 9

БолтМ8х25-8.8-A-A3G

9

37

Номер детали на чертеже:

37

Вентилятор

Заводской номер: C222/9Z6032D842 Количество на модель: 1

C222/9Z6032D842

1

38

Номер детали на чертеже:

38

Подшипник 6014-2RS1/C3

Заводской номер: 6014-2RS1/C3 Количество на модель: 2

6014-2RS1/C3

2

39

Номер детали на чертеже:

39

Подшипник

Заводской номер: 60142RSC3 Количество на модель: 2

60142RSC3

2

40

Номер детали на чертеже:

40

Подшипник

Заводской номер: 62205-2RS1 Количество на модель: 2

62205-2RS1

2

41

Номер детали на чертеже:

41

Подшипник

Заводской номер: 622052RS Количество на модель: 2

622052RS

2
