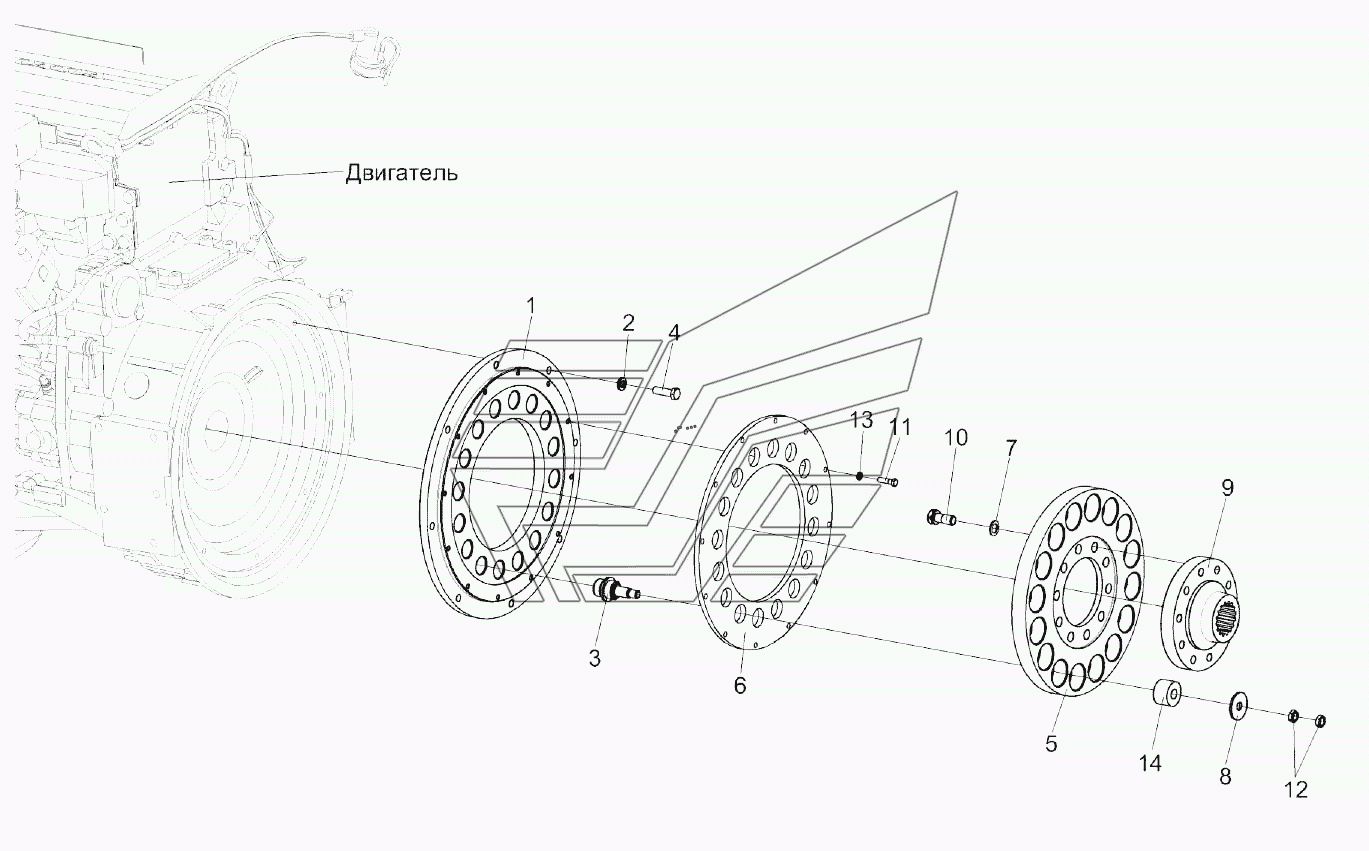

Установка муфты КЗК-12А-10-1-0106020 КЗС-1218А-1. Каталог 2018г.

Двигатель КЗК-12А-10-1-0106010 (лист 2) КЗС-1218А-1 Главный привод КЗК-12А-10-1-0106030 КЗС-1218А-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка муфты

Заводской номер: КЗК-12А-10-1-0106020 Количество на модель: 1
КЗК-12А-10-1-0106020
1
1

Номер детали на чертеже:

1

Проставка

Заводской номер: КЗК-8А-10-1-0106220 Количество на модель: 1
КЗК-8А-10-1-0106220
1
1

Номер детали на чертеже:

1

Проставка

Заводской номер: КЗК-8А-10-1-0106102 Количество на модель: 1
КЗК-8А-10-1-0106102
1
2

Номер детали на чертеже:

2

Шайба

Заводской номер: УЭС0100607 Количество на модель: 8
УЭС0100607
8
3

Номер детали на чертеже:

3

Палец

Заводской номер: УЭС-6-0400601 Количество на модель: 16
УЭС-6-0400601
16
4

Номер детали на чертеже:

4

Болт

Заводской номер: УЭС-6-0400618 Количество на модель: 8
УЭС-6-0400618
8
5

Номер детали на чертеже:

5

Диск ведомый

Заводской номер: КЗК-12А-10-1-0106240 Количество на модель: 1
КЗК-12А-10-1-0106240
1
5

Номер детали на чертеже:

5

Диск ведомый

Заводской номер: УЭС-7-0400103 Количество на модель: 1
УЭС-7-0400103
1
6

Номер детали на чертеже:

6

Диск

Заводской номер: УЭС-7-0400401А Количество на модель: 1
УЭС-7-0400401А
1
7

Номер детали на чертеже:

7

Шайба

Заводской номер: 14-0150 Количество на модель: 10
14-0150
10
8

Номер детали на чертеже:

8

Шайба

Заводской номер: 31.01-2165 Количество на модель: 16
31.01-2165
16
9

Номер детали на чертеже:

9

Втулка шлицевая

Заводской номер: 31.01-2196-02 Количество на модель: 1
31.01-2196-02
1
10

Номер детали на чертеже:

10

Болт крепления маховика

Заводской номер: 31-0414 Количество на модель: 10
31-0414
10
11

Номер детали на чертеже:

11

Болт М8-6eх30-7796

Заводской номер: БолтМ8-6eх30-7796 Количество на модель: 12
БолтМ8-6eх30-7796
12
12

Номер детали на чертеже:

12

Гайка М14-6g-2526

Заводской номер: ГайкаМ14-6g-2526 Количество на модель: 32
ГайкаМ14-6g-2526
32
13

Номер детали на чертеже:

13

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 12
Шайба8Т.65Г-6402
12
14

Номер детали на чертеже:

14

Амортизатор

Заводской номер: 31.01-2199 Количество на модель: 16
31.01-2199
16
