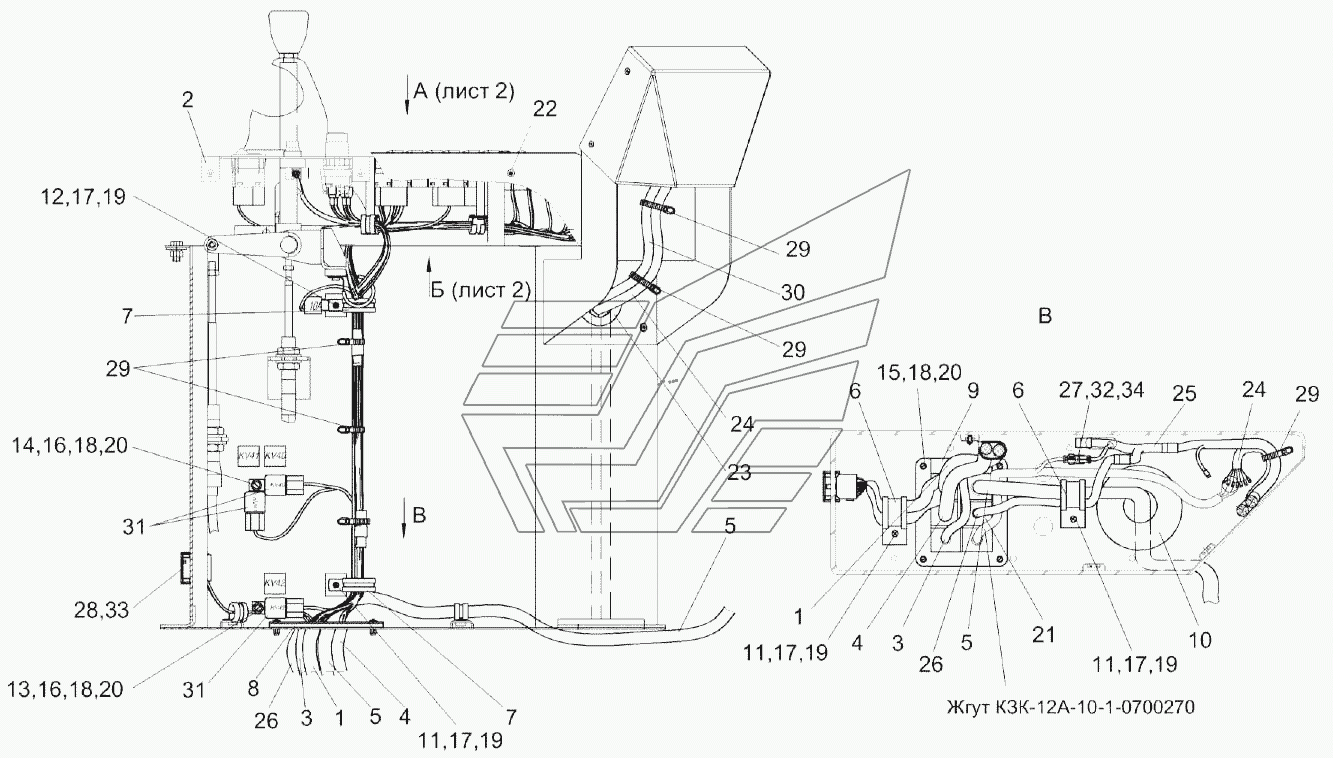

Установка электрооборудования пульта управления КЗК-12А-10-1-0725000 (лист 1) КЗС-1218А-1. Каталог 2018г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Номер детали на чертеже:

Установка электрооборудования пульта управления

Заводской номер: КЗК-12А-10-1-0725000 Количество на модель: 1
КЗК-12А-10-1-0725000
1

Номер детали на чертеже:

Жгут моторной установки

Заводской номер: КЗК-12А-10-1-0700270 Количество на модель:
КЗК-12А-10-1-0700270
1

Номер детали на чертеже:

1

Жгут дополнительный пульта управления

Заводской номер: КЗК-12А-1-0700140 Количество на модель: 1
КЗК-12А-1-0700140
1
2

Номер детали на чертеже:

2

Панель выключателей

Заводской номер: КЗК-12А-10-1-0700450 Количество на модель: 1
КЗК-12А-10-1-0700450
1
3

Номер детали на чертеже:

3

Жгут системы смазки

Заводской номер: КЗК-12-0700030А Количество на модель: 1
КЗК-12-0700030А
1
4

Номер детали на чертеже:

4

Жгут пульта управления

Заводской номер: КЗК-12-0700040 Количество на модель: 1
КЗК-12-0700040
1
5

Номер детали на чертеже:

5

Жгут панели оператора

Заводской номер: КЗК-12-0701010 Количество на модель: 1
КЗК-12-0701010
1
6

Номер детали на чертеже:

6

Хомут

Заводской номер: КЗР0700800-02 Количество на модель: 4
КЗР0700800-02
4
7

Номер детали на чертеже:

7

Хомут

Заводской номер: КЗР0700800-04 Количество на модель: 3
КЗР0700800-04
3
8

Номер детали на чертеже:

8

Прокладка

Заводской номер: КЗК-12-0700004 Количество на модель: 1
КЗК-12-0700004
1
9

Номер детали на чертеже:

9

Кронштейн

Заводской номер: КЗК-12-0700404 Количество на модель: 2
КЗК-12-0700404
2
10

Номер детали на чертеже:

10

Втулка

Заводской номер: УЭС0700013-03 Количество на модель: 1
УЭС0700013-03
1
11

Номер детали на чертеже:

11

Винт B.М5-6eх10-17473

Заводской номер: ВинтB.М5-6eх10-17473 Количество на модель: 4
ВинтB.М5-6eх10-17473
4
12

Номер детали на чертеже:

12

Винт B.М5-6eх12-17473

Заводской номер: ВинтB.М5-6eх12-17473 Количество на модель: 3
ВинтB.М5-6eх12-17473
3
13

Номер детали на чертеже:

13

Винт B.М6-6eх12-17473

Заводской номер: ВинтB.М6-6eх12-17473 Количество на модель: 1
ВинтB.М6-6eх12-17473
1
14

Номер детали на чертеже:

14

Винт B.М6-6eх14-17473

Заводской номер: ВинтB.М6-6eх14-17473 Количество на модель: 1
ВинтB.М6-6eх14-17473
1
15

Номер детали на чертеже:

15

Винт B.М6-6eх18-17473

Заводской номер: ВинтB.М6-6eх18-17473 Количество на модель: 4
ВинтB.М6-6eх18-17473
4
16

Номер детали на чертеже:

16

Гайка М6-6g-5915

Заводской номер: ГайкаМ6-6g-5915 Количество на модель: 2
ГайкаМ6-6g-5915
2
17

Номер детали на чертеже:

17

Шайба 5.65Г-6402

Заводской номер: Шайба5.65Г-6402 Количество на модель: 11
Шайба5.65Г-6402
11
18

Номер детали на чертеже:

18

Шайба 6Т.65Г-6402

Заводской номер: Шайба6Т.65Г-6402 Количество на модель: 6
Шайба6Т.65Г-6402
6
19

Номер детали на чертеже:

19

Шайба C.5.01-11371

Заводской номер: ШайбаC.5.01-11371 Количество на модель: 11
ШайбаC.5.01-11371
11
20

Номер детали на чертеже:

20

Шайба C.6.01-11371

Заводской номер: ШайбаC.6.01-11371 Количество на модель: 6
ШайбаC.6.01-11371
6
21

Номер детали на чертеже:

21

Ввод кабельный

Заводской номер: 9806002 Количество на модель: 1
9806002
1
22

Номер детали на чертеже:

22

Винт 4,2х14

Заводской номер: Винт4,2х14 Количество на модель: 6
Винт4,2х14
6
23

Номер детали на чертеже:

23

Втулка

Заводской номер: 529И-3724065 Количество на модель: 1
529И-3724065
1
24

Номер детали на чертеже:

24

Кабель панели управления

Заводской номер: 21935378 Количество на модель: 1
21935378
1
25

Номер детали на чертеже:

25

Кабель-разветвитель

Заводской номер: 21930866 Количество на модель: 1
21930866
1
26

Номер детали на чертеже:

26

Кабель-удлинитель

Заводской номер: 874386 Количество на модель: 1
874386
1
27

Номер детали на чертеже:

27

Колодка штыревая

Заводской номер: 0-0282104-1 Количество на модель: 1
0-0282104-1
1
28

Номер детали на чертеже:

28

Колодка штыревая

Заводской номер: 1-0967629-1 Количество на модель: 1
1-0967629-1
1
29

Номер детали на чертеже:

29

Лента стяжная зубчатая

Заводской номер: Лента Количество на модель: 20
Лента
20
30

Номер детали на чертеже:

30

Панель электронная управления двигателем

Заводской номер: 22092629 Количество на модель: 1
22092629
1
31

Номер детали на чертеже:

31

Реле

Заводской номер: 903.3747 Количество на модель: 3
903.3747
3
794337
ЭМИ
983.3777 903.3747
Производитель: ЭМИ
591354
АВАР
753.3777-01
Код: 591354
Артикул: 753.3777-01,
Производитель: АВАР
035212
AVTOELECTRICA
983.3777 АЕ 983.3777-01, 903.3747
Производитель: AVTOELECTRICA
32

Номер детали на чертеже:

32

Уплотнитель

Заводской номер: 0-0281934-2 Количество на модель: 2
0-0281934-2
2
33

Номер детали на чертеже:

33

Фиксатор

Заводской номер: 0-0967634-1 Количество на модель: 1
0-0967634-1
1
34

Номер детали на чертеже:

34

Штырь

Заводской номер: 0-0282109-1 Количество на модель: 2
0-0282109-1
2
