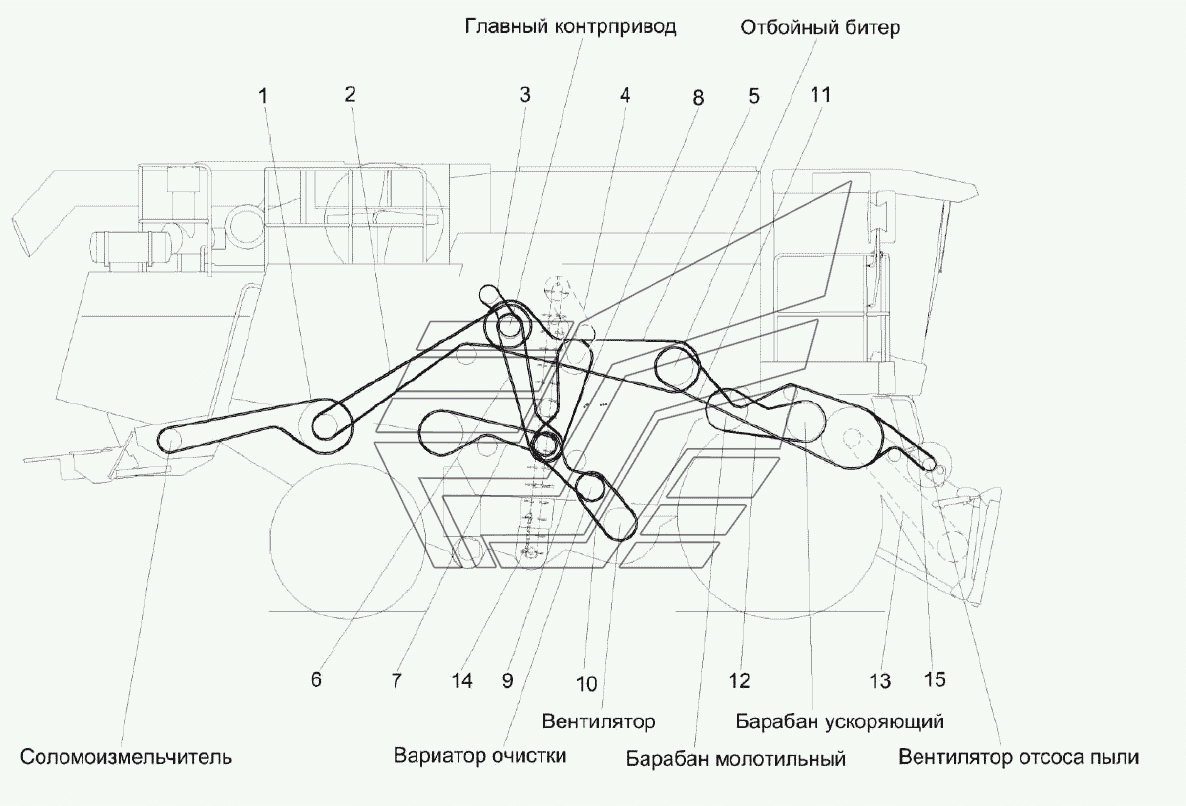

Схема приводов комбайна КЗС-1218А-1 (вид справа) КЗС-1218А-1. Каталог 2015г.

Схема приводов комбайна КЗС-1218А-1 (вид слева) КЗС-1218А-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Привод соломоизмельчителя

Заводской номер: Ремень2НВ4062La Количество на модель:
Ремень2НВ4062La
2

Номер детали на чертеже:

2

Привод контрпривода соломоизмельчителя

Заводской номер: Ремень2НВ4812La Количество на модель:
Ремень2НВ4812La
3

Номер детали на чертеже:

3

Привод компрессора кондиционера

Заводской номер: РеменьВ/171670Ld Количество на модель:
РеменьВ/171670Ld
4

Номер детали на чертеже:

4

Цепь

Заводской номер: Цепь Количество на модель:
Цепь
5

Номер детали на чертеже:

5

Привод отбойного битера

Заводской номер: Ремень4НВ4562La Количество на модель:
Ремень4НВ4562La
6

Номер детали на чертеже:

6

Привод распределительного шнека

Заводской номер: Ремень2НВ3110La Количество на модель:
Ремень2НВ3110La
7

Номер детали на чертеже:

7

Привод колебателя очистки

Заводской номер: Ремень2НВ2907La Количество на модель:
Ремень2НВ2907La
8

Номер детали на чертеже:

8

Привод контрпривода зерновой группы

Заводской номер: Ремень2НВ2662La Количество на модель:
Ремень2НВ2662La
9

Номер детали на чертеже:

9

Привод вариатора вентилятора очистки

Заводской номер: Ремень2НВ1912La Количество на модель:
Ремень2НВ1912La
10

Номер детали на чертеже:

10

Вариатор вентилятора очистки

Заводской номер: Ремень38X18-1440Li Количество на модель:
Ремень38X18-1440Li
11

Номер детали на чертеже:

11

Привод наклонной камеры

Заводской номер: Ремень4НВВР4985К Количество на модель:
Ремень4НВВР4985К
12

Номер детали на чертеже:

12

Привод барабана ускоряющего

Заводской номер: Ремень3НВ2662Laисполнение26 Количество на модель:
Ремень3НВ2662Laисполнение26
13

Номер детали на чертеже:

13

Транспортер наклонной камеры

Заводской номер: ЦепьТРД-38-5600-1-2-8-4 Количество на модель:
ЦепьТРД-38-5600-1-2-8-4
14

Номер детали на чертеже:

14

Зерновой элеватор

Заводской номер: ЦепьТРД-38-46-2-2-6-4 Количество на модель:
ЦепьТРД-38-46-2-2-6-4
15

Номер детали на чертеже:

15

Привод вентилятора отсоса пыли

Заводской номер: РеменьSTOMIL-B2690Ldmm Количество на модель:
РеменьSTOMIL-B2690Ldmm
