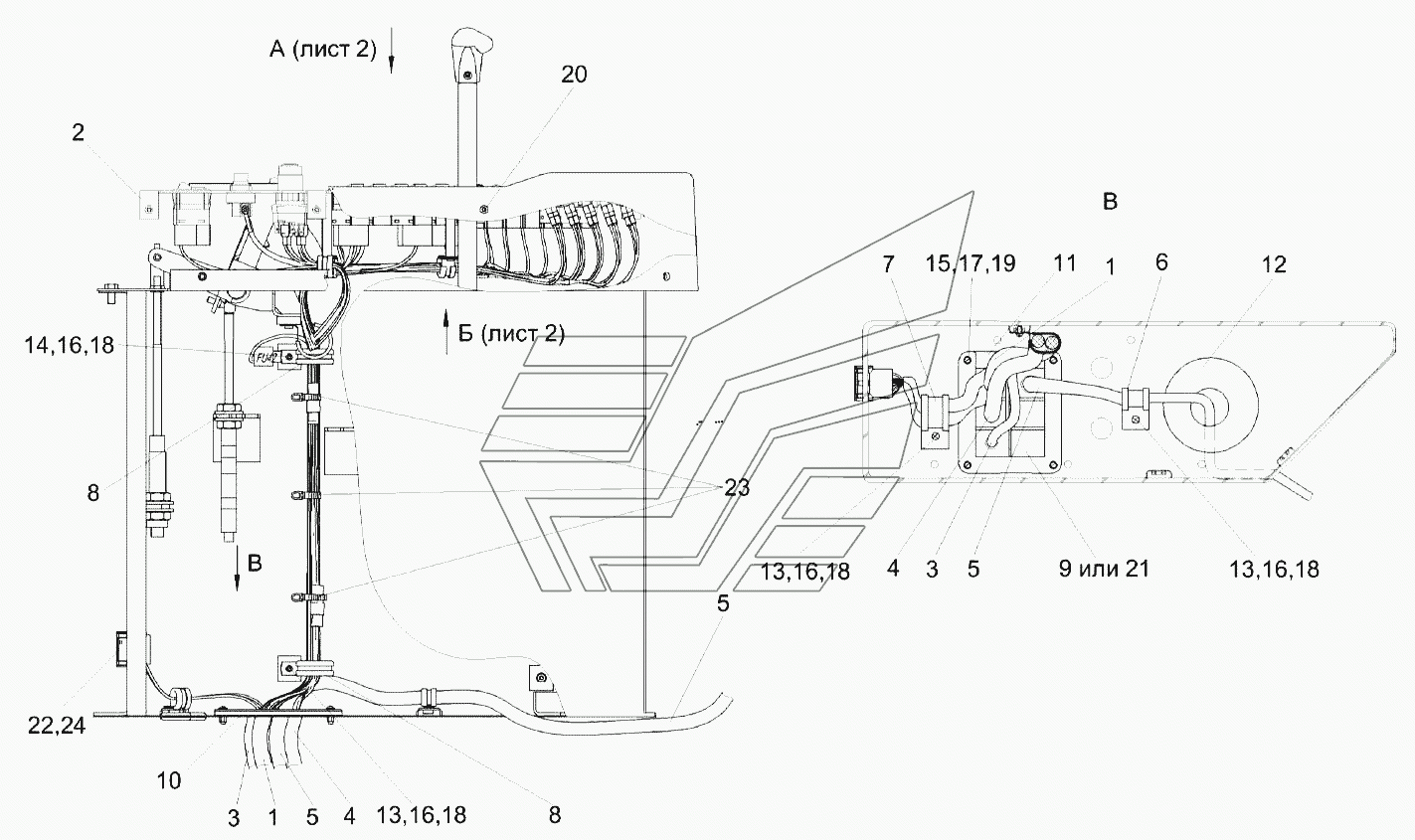

Установка электрооборудования пульта управления КЗК-12А-1-0725000А (лист 1) КЗС-1218А-1. Каталог 2015г.

Рычаг КЗК-12-0119440В КЗС-1218А-1 Установка электрооборудования пульта управления КЗК-12А-1-0725000A (лист 2) КЗС-1218А-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка электрооборудования пульта управления

Заводской номер: КЗК-12А-1-0725000А Количество на модель: 1
КЗК-12А-1-0725000А
1
1

Номер детали на чертеже:

1

Жгут дополнительный пульта управления

Заводской номер: КЗК-12А-1-0700140 Количество на модель: 1
КЗК-12А-1-0700140
1
2

Номер детали на чертеже:

2

Панель выключателей

Заводской номер: КЗК-12А-1-0700450А Количество на модель: 1
КЗК-12А-1-0700450А
1
3

Номер детали на чертеже:

3

Жгут системы смазки

Заводской номер: КЗК-12-0700030А Количество на модель: 1
КЗК-12-0700030А
1
4

Номер детали на чертеже:

4

Жгут пульта управления

Заводской номер: КЗК-12-0700040 Количество на модель: 1
КЗК-12-0700040
1
5

Номер детали на чертеже:

5

Жгут панели оператора

Заводской номер: КЗК-12-0701010 Количество на модель: 1
КЗК-12-0701010
1
6

Номер детали на чертеже:

6

Хомут

Заводской номер: КЗР0700800-01 Количество на модель: 2
КЗР0700800-01
2
7

Номер детали на чертеже:

7

Хомут

Заводской номер: КЗР0700800-02 Количество на модель: 3
КЗР0700800-02
3
8

Номер детали на чертеже:

8

Хомут

Заводской номер: КЗР0700800-04 Количество на модель: 3
КЗР0700800-04
3
9

Номер детали на чертеже:

9

Заглушка

Заводской номер: КГС0170002 Количество на модель: 2
КГС0170002
2
10

Номер детали на чертеже:

10

Прокладка

Заводской номер: КЗК-12-0700004 Количество на модель: 1
КЗК-12-0700004
1
11

Номер детали на чертеже:

11

Кронштейн

Заводской номер: КЗК-12-0700404 Количество на модель: 2
КЗК-12-0700404
2
12

Номер детали на чертеже:

12

Втулка

Заводской номер: УЭС0700013-03 Количество на модель: 1
УЭС0700013-03
1
13

Номер детали на чертеже:

13

Винт B.М5-6eх10-17473

Заводской номер: ВинтB.М5-6eх10-17473 Количество на модель: 4
ВинтB.М5-6eх10-17473
4
14

Номер детали на чертеже:

14

Винт B.М5-6eх12-17473

Заводской номер: ВинтB.М5-6eх12-17473 Количество на модель: 3
ВинтB.М5-6eх12-17473
3
15

Номер детали на чертеже:

15

Винт B.М6-6eх18-17473

Заводской номер: ВинтB.М6-6eх18-17473 Количество на модель: 4
ВинтB.М6-6eх18-17473
4
16

Номер детали на чертеже:

16

Шайба 5.65Г-6402

Заводской номер: Шайба5.65Г-6402 Количество на модель: 7
Шайба5.65Г-6402
7
17

Номер детали на чертеже:

17

Шайба 6Т.65Г-6402

Заводской номер: Шайба6Т.65Г-6402 Количество на модель: 4
Шайба6Т.65Г-6402
4
18

Номер детали на чертеже:

18

Шайба C.5.01-11371

Заводской номер: ШайбаC.5.01-11371 Количество на модель: 7
ШайбаC.5.01-11371
7
19

Номер детали на чертеже:

19

Шайба C.6.01-11371

Заводской номер: ШайбаC.6.01-11371 Количество на модель: 4
ШайбаC.6.01-11371
4
20

Номер детали на чертеже:

20

Винт 4,2х14

Заводской номер: Винт4,2х14 Количество на модель: 6
Винт4,2х14
6
21

Номер детали на чертеже:

21

Заглушка

Заводской номер: 9806005 Количество на модель: 2
9806005
2
22

Номер детали на чертеже:

22

Колодка штыревая

Заводской номер: 1-0967629-1 Количество на модель: 1
1-0967629-1
1
23

Номер детали на чертеже:

23

Лента стяжная зубчатая

Заводской номер: Лента Количество на модель: 10
Лента
10
24

Номер детали на чертеже:

24

Фиксатор

Заводской номер: 0-0967634-1 Количество на модель: 1
0-0967634-1
1
