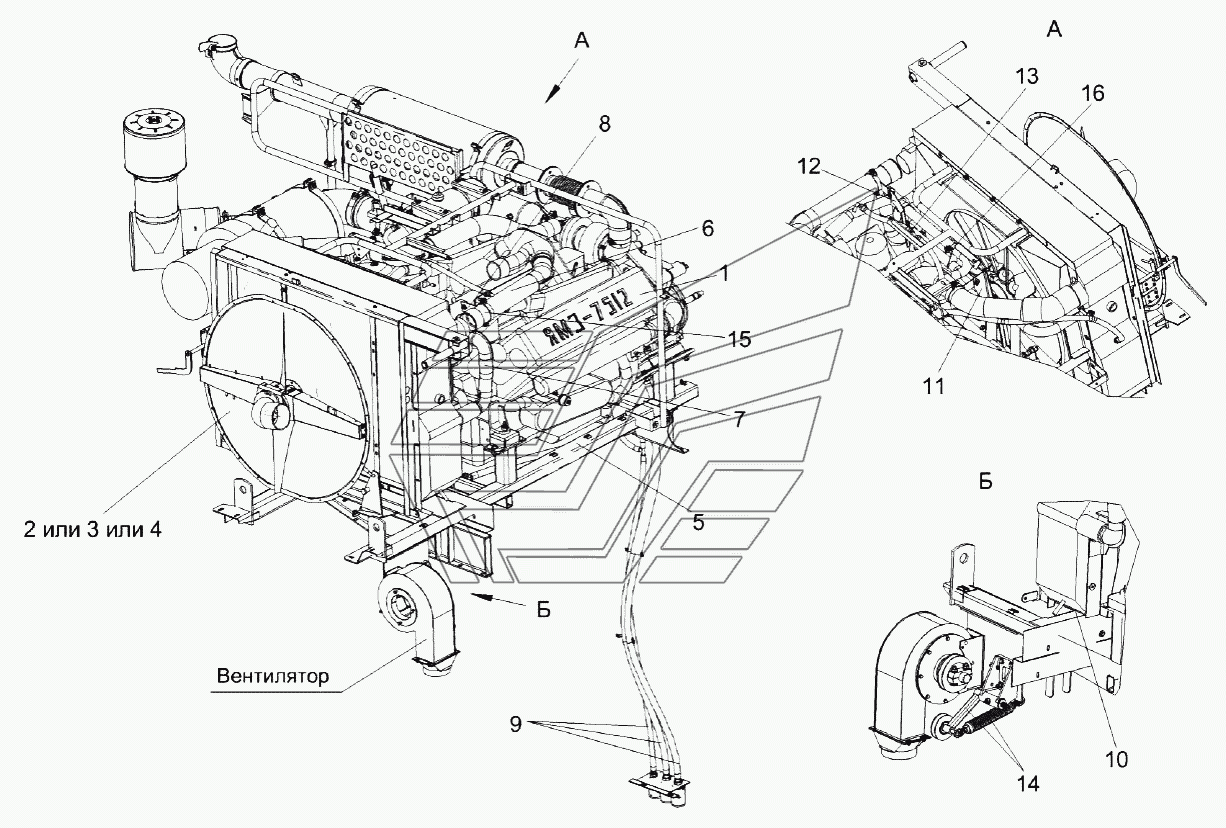

Установка двигателя КЗК-12-3-0106000-01 (лист 2) КЗС-1218А-1. Каталог 2015г.

Установка двигателя КЗК-12-3-0106000-01 (лист 1) КЗС-1218А-1 Двигатель КЗК-12-3-0106010А-01 (лист 1) КЗС-1218А-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка двигателя

Заводской номер: КЗК-12-3-0106000-01 Количество на модель: 1
КЗК-12-3-0106000-01
1
1

Номер детали на чертеже:

1

Двигатель

Заводской номер: КЗК-12-3-0106010А-01 Количество на модель: 1
КЗК-12-3-0106010А-01
1
2

Номер детали на чертеже:

2

Радиатор

Заводской номер: КЗК-12-3-0106040А Количество на модель: 1
КЗК-12-3-0106040А
1
3

Номер детали на чертеже:

3

Радиатор

Заводской номер: КЗК-12-3-0106040А-01 Количество на модель: 1
КЗК-12-3-0106040А-01
1
4

Номер детали на чертеже:

4

Радиатор

Заводской номер: КЗК-12-3-0106040А-02 Количество на модель: 1
КЗК-12-3-0106040А-02
1
5

Номер детали на чертеже:

5

Рама подмоторная

Заводской номер: КЗК-12-3-0106090А Количество на модель: 1
КЗК-12-3-0106090А
1
6

Номер детали на чертеже:

6

Труба воздушная верхняя

Заводской номер: КЗК-12-3-0106180 Количество на модель: 1
КЗК-12-3-0106180
1
7

Номер детали на чертеже:

7

Труба водяная верхняя

Заводской номер: КЗК-12-3-0106660А Количество на модель: 1
КЗК-12-3-0106660А
1
8

Номер детали на чертеже:

8

Хомут

Заводской номер: КЗК-12-3-0106360 Количество на модель: 2
КЗК-12-3-0106360
2
9

Номер детали на чертеже:

9

Установка сливных рукавов

Заводской номер: КЗК-12-3-0106490 Количество на модель: 1
КЗК-12-3-0106490
1
10

Номер детали на чертеже:

10

Пластина

Заводской номер: КЗК-12-3-0106496 Количество на модель: 2
КЗК-12-3-0106496
2
11

Номер детали на чертеже:

11

Кронштейн

Заводской номер: КЗК-12-3-0126482 Количество на модель: 2
КЗК-12-3-0126482
2
12

Номер детали на чертеже:

12

Хомут

Заводской номер: КЗК-12-3-0126483 Количество на модель: 1
КЗК-12-3-0126483
1
13

Номер детали на чертеже:

13

Хомут

Заводской номер: КЗК-12-3-0126484 Количество на модель: 1
КЗК-12-3-0126484
1
14

Номер детали на чертеже:

14

Устройство натяжное

Заводской номер: КЗК-10-0112010 Количество на модель: 2
КЗК-10-0112010
2
15

Номер детали на чертеже:

15

Хомут

Заводской номер: КВС-1-0150433 Количество на модель: 2
КВС-1-0150433
2
16

Номер детали на чертеже:

16

Хомут

Заводской номер: КГС0116413 Количество на модель: 2
КГС0116413
2
