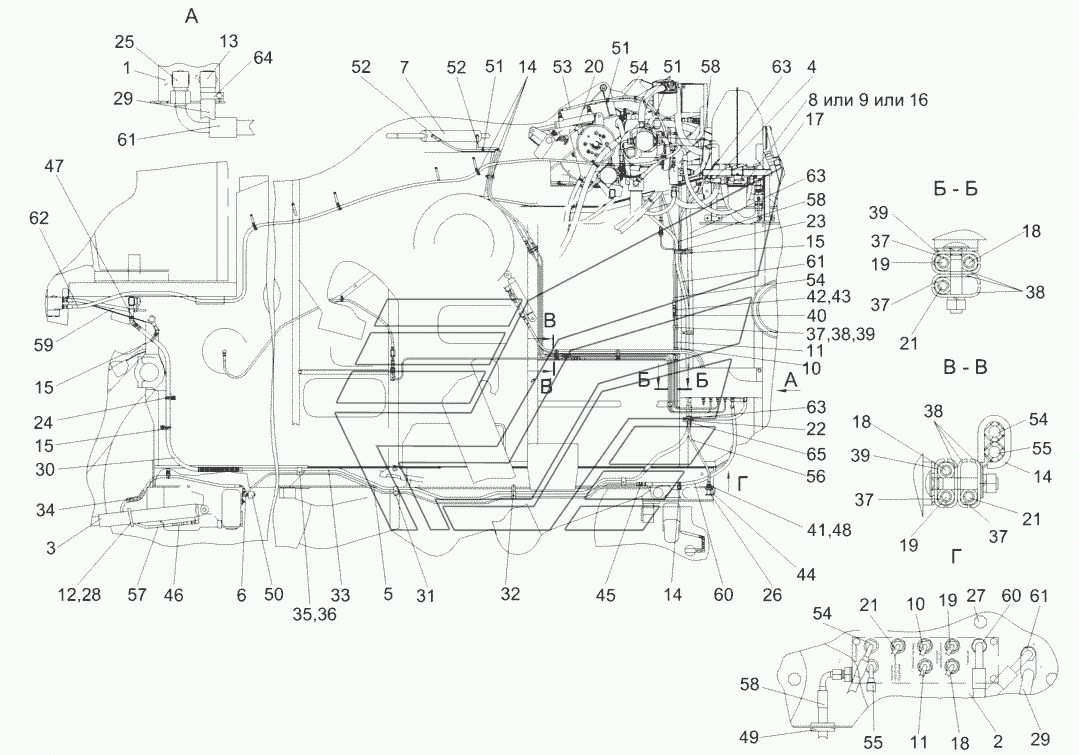

Гидросистема рабочих органов и рулевого управления КЗК-10-1-0602000Б (вид сзади) (лист 1) КЗС-10К Палессе GS10. Каталог 2012г.

Гидросистема рабочих органов и рулевого управления КЗК-10-1-0602000Б (вид справа) (лист 2) КЗС-10К Палессе GS10 Гидросистема рабочих органов и рулевого управления КЗК-10-1-0602000А (вид сзади) (лист 2) КЗС-10К Палессе GS10

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Гидросистема рабочих органов и рулевого управления

Заводской номер: КЗК-10-1-0602000Б Количество на модель: 1
КЗК-10-1-0602000Б
1
1

Номер детали на чертеже:

1

Гидроблок пятисекционный

Заводской номер: КЗК-10-1-0602300 Количество на модель: 1
КЗК-10-1-0602300
1
2

Номер детали на чертеже:

2

Кронштейн

Заводской номер: КЗК-10-1-0602600 Количество на модель: 1
КЗК-10-1-0602600
1
3

Номер детали на чертеже:

3

Гидроцилиндр

Заводской номер: КЗК0602290 Количество на модель: 2
КЗК0602290
2
4

Номер детали на чертеже:

4

Тройник

Заводской номер: КЗК-10-0602190 Количество на модель: 1
КЗК-10-0602190
1
5

Номер детали на чертеже:

5

Трубопровод

Заводской номер: КЗК-10-0602350 Количество на модель: 1
КЗК-10-0602350
1
6

Номер детали на чертеже:

6

Крестовина

Заводской номер: КЗК-10-0602370 Количество на модель: 1
КЗК-10-0602370
1
7

Номер детали на чертеже:

7

Гидроцилиндр

Заводской номер: КЗК-10-0602500 Количество на модель: 1
КЗК-10-0602500
1
8

Номер детали на чертеже:

8

Фильтр сливной

Заводской номер: КЗК-12-0602410 Количество на модель: 1
КЗК-12-0602410
1
9

Номер детали на чертеже:

9

Фильтр сливной

Заводской номер: КЗК-12-0602420 Количество на модель: 1
КЗК-12-0602420
1
10

Номер детали на чертеже:

10

Трубопровод

Заводской номер: КЗК-10-0602710 Количество на модель: 1
КЗК-10-0602710
1
11

Номер детали на чертеже:

11

Трубопровод

Заводской номер: КЗК-10-0602720 Количество на модель: 1
КЗК-10-0602720
1
12

Номер детали на чертеже:

12

Хомут стяжной

Заводской номер: А23.02.220 Количество на модель: 2
А23.02.220
2
13

Номер детали на чертеже:

13

Угольник

Заводской номер: КВС-1-0602720 Количество на модель: 1
КВС-1-0602720
1
14

Номер детали на чертеже:

14

Хомут

Заводской номер: КГС0115770-02 Количество на модель: 8
КГС0115770-02
8
15

Номер детали на чертеже:

15

Хомут

Заводской номер: КГС0115770-04 Количество на модель: 9
КГС0115770-04
9
16

Номер детали на чертеже:

16

Фильтр сливной

Заводской номер: КЗК-12-0602400 Количество на модель: 1
КЗК-12-0602400
1
17

Номер детали на чертеже:

17

Угольник

Заводской номер: КЗК-12-0602200 Количество на модель: 1
КЗК-12-0602200
1
18

Номер детали на чертеже:

18

Трубопровод

Заводской номер: КЗК-12-0602820 Количество на модель: 1
КЗК-12-0602820
1
19

Номер детали на чертеже:

19

Трубопровод

Заводской номер: КЗК-12-0602820-01 Количество на модель: 1
КЗК-12-0602820-01
1
20

Номер детали на чертеже:

20

Гидроцилиндр

Заводской номер: КЗК-12-0602310 Количество на модель: 1
КЗК-12-0602310
1
21

Номер детали на чертеже:

21

Трубопровод

Заводской номер: КЗК-12-0602380 Количество на модель: 1
КЗК-12-0602380
1
22

Номер детали на чертеже:

22

Крестовина

Заводской номер: КЗК-12-0602540 Количество на модель: 1
КЗК-12-0602540
1
23

Номер детали на чертеже:

23

Хомут

Заводской номер: КЗК-12-0602580 Количество на модель: 1
КЗК-12-0602580
1
24

Номер детали на чертеже:

24

Хомут

Заводской номер: КЗР0700800-07 Количество на модель: 1
КЗР0700800-07
1
25

Номер детали на чертеже:

25

Угольник

Заводской номер: КИС0118820А Количество на модель: 2
КИС0118820А
2
26

Номер детали на чертеже:

26

Полумуфта внутренняя

Заводской номер: МС12-3-020-01 Количество на модель: 1
МС12-3-020-01
1
27

Номер детали на чертеже:

27

Рукоятка

Заводской номер: УЭС1100050-01 Количество на модель: 3
УЭС1100050-01
3
28

Номер детали на чертеже:

28

Уплотнение

Заводской номер: КЗК-10-1-0602002 Количество на модель: 2
КЗК-10-1-0602002
2
29

Номер детали на чертеже:

29

Рукав

Заводской номер: КЗК-10-0602003 Количество на модель: 1
КЗК-10-0602003
1
30

Номер детали на чертеже:

30

Рукав

Заводской номер: КЗК-10-0602003-02 Количество на модель: 1
КЗК-10-0602003-02
1
31

Номер детали на чертеже:

31

Кронштейн

Заводской номер: КЗК-10-0602413 Количество на модель: 1
КЗК-10-0602413
1
32

Номер детали на чертеже:

32

Планка

Заводской номер: КЗК-10-0602414 Количество на модель: 1
КЗК-10-0602414
1
33

Номер детали на чертеже:

33

Труба

Заводской номер: КЗК-10-0602824 Количество на модель: 1
КЗК-10-0602824
1
34

Номер детали на чертеже:

34

Оплетка

Заводской номер: ОПЛ0600016-02 Количество на модель: 5
ОПЛ0600016-02
5
35

Номер детали на чертеже:

35

Прижим

Заводской номер: КЗК0602509 Количество на модель: 4
КЗК0602509
4
36

Номер детали на чертеже:

36

Прижим

Заводской номер: КЗК0602511 Количество на модель: 4
КЗК0602511
4
37

Номер детали на чертеже:

37

Прокладка

Заводской номер: КЗР0600009 Количество на модель: 17
КЗР0600009
17
38

Номер детали на чертеже:

38

Прижим

Заводской номер: КЗР0600501 Количество на модель: 13
КЗР0600501
13
39

Номер детали на чертеже:

39

Прижим

Заводской номер: КЗР0600501-01 Количество на модель: 7
КЗР0600501-01
7
40

Номер детали на чертеже:

40

Штуцер

Заводской номер: КЗР1580603 Количество на модель: 3
КЗР1580603
3
41

Номер детали на чертеже:

41

Штуцер

Заводской номер: ПКК0113626А Количество на модель: 1
ПКК0113626А
1
42

Номер детали на чертеже:

42

Ниппель

Заводской номер: ПКК0113632-02 Количество на модель: 1
ПКК0113632-02
1
43

Номер детали на чертеже:

43

Штуцер

Заводской номер: ПКК0113634А Количество на модель: 5
ПКК0113634А
5
44

Номер детали на чертеже:

44

Гайка специальная

Заводской номер: ПКК0135665 Количество на модель: 1
ПКК0135665
1
45

Номер детали на чертеже:

45

Штуцер

Заводской номер: УЭС0602624-01 Количество на модель: 1
УЭС0602624-01
1
46

Номер детали на чертеже:

46

Оплетка

Заводской номер: УЭС0602628 Количество на модель: 4
УЭС0602628
4
47

Номер детали на чертеже:

47

Оплетка

Заводской номер: УЭС0602662-07 Количество на модель: 2
УЭС0602662-07
2
48

Номер детали на чертеже:

48

Кольцо

Заводской номер: 019-023-25-2-2-18829,9833 Количество на модель: 1
019-023-25-2-2-18829,9833
1
49

Номер детали на чертеже:

49

Втулка

Заводской номер: 547А-3506046 Количество на модель: 1
547А-3506046
1
50

Номер детали на чертеже:

50

Соединение резьбовое с колпачком

Заводской номер: АВ20-11,ВО8L Количество на модель: 1
АВ20-11,ВО8L
1
51

Номер детали на чертеже:

51

Лента стяжная

Заводской номер: 4-0160975-2 Количество на модель: 17
4-0160975-2
17
52

Номер детали на чертеже:

52

Рукав высокого давления

Заводской номер: РВД6-1SN-M16х1,5-60-1700 Количество на модель: 3
РВД6-1SN-M16х1,5-60-1700
3
53

Номер детали на чертеже:

53

Рукав высокого давления

Заводской номер: РВД6-1SN-M16х1,5-60-1750-0-90 Количество на модель: 1
РВД6-1SN-M16х1,5-60-1750-0-90
1
54

Номер детали на чертеже:

54

Рукав высокого давления

Заводской номер: РВД6-1SN-М16х1,5-60-1900-0-90 Количество на модель: 2
РВД6-1SN-М16х1,5-60-1900-0-90
2
55

Номер детали на чертеже:

55

Рукав высокого давления

Заводской номер: РВД6-1SN-M16х1,5-60-2200-0-90 Количество на модель: 1
РВД6-1SN-M16х1,5-60-2200-0-90
1
56

Номер детали на чертеже:

56

Рукав высокого давления

Заводской номер: РВД8-2SN-М16х1,5-60-500-0-90 Количество на модель: 1
РВД8-2SN-М16х1,5-60-500-0-90
1
57

Номер детали на чертеже:

57

Рукав высокого давления

Заводской номер: РВД8-2SN-М16х1,5-60-1800-0-90 Количество на модель: 1
РВД8-2SN-М16х1,5-60-1800-0-90
1
58

Номер детали на чертеже:

58

Рукав высокого давления

Заводской номер: РВД8-2SN-М16х1,5-60-1900-0-90 Количество на модель: 2
РВД8-2SN-М16х1,5-60-1900-0-90
2
59

Номер детали на чертеже:

59

Рукав высокого давления

Заводской номер: РВД12-1SN-М20х1,5-60-800 Количество на модель: 1
РВД12-1SN-М20х1,5-60-800
1
60

Номер детали на чертеже:

60

Рукав высокого давления

Заводской номер: РВД12-2SN-М20х1,5-60-1000-0-90 Количество на модель: 1
РВД12-2SN-М20х1,5-60-1000-0-90
1
61

Номер детали на чертеже:

61

Рукав высокого давления

Заводской номер: РВД12-2SN-М20х1,5-60-1900-0-90 Количество на модель: 1
РВД12-2SN-М20х1,5-60-1900-0-90
1
62

Номер детали на чертеже:

62

Рукав

Заводской номер: РВД12-2SN-М20х1,5-60-6700 Количество на модель: 1
РВД12-2SN-М20х1,5-60-6700
1
63

Номер детали на чертеже:

63

Рукав высокого давления

Заводской номер: РВД20-1SN-М30х2-24-2000-0-90 Количество на модель: 1
РВД20-1SN-М30х2-24-2000-0-90
1
64

Номер детали на чертеже:

64

Хомут стяжной

Заводской номер: А23.02.260 Количество на модель: 2
А23.02.260
2
65

Номер детали на чертеже:

65

Хомут стяжной

Заводской номер: А23.02.160 Количество на модель: 4
А23.02.160
4
