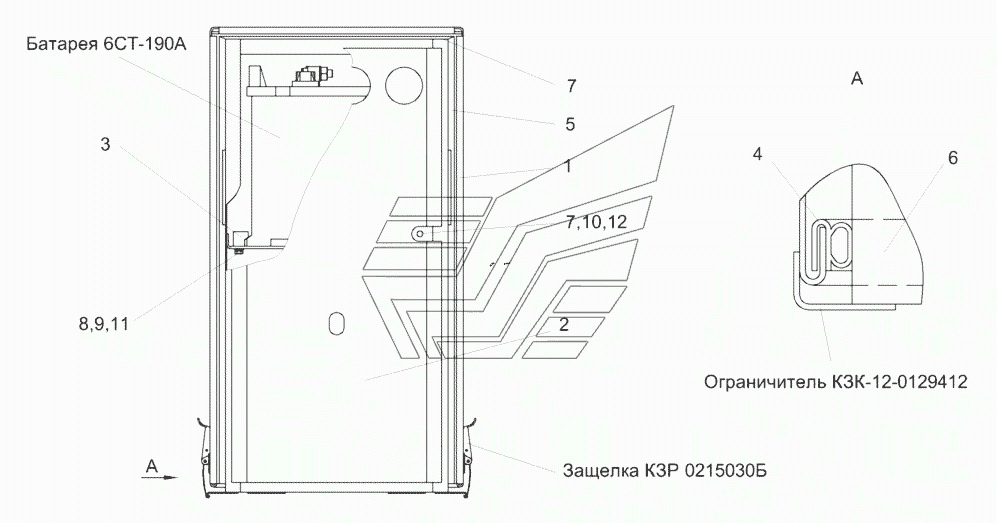

Ящик аккумуляторный КЗК-12-0129000А КЗС-10К Палессе GS10. Каталог 2012г.

Установка бака топливного КЗК-10-2-0126000 КЗС-10К Палессе GS10 Гидросистема привода ходовой части КЗК-10-1-0601000Б (лист 1) КЗС-10К Палессе GS10

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Ящик аккумуляторный

Заводской номер: КЗК-12-0129000А Количество на модель: 1
КЗК-12-0129000А
1
1

Номер детали на чертеже:

1

Крышка

Заводской номер: КЗК-12-0129110А Количество на модель: 1
КЗК-12-0129110А
1
2

Номер детали на чертеже:

2

Корпус

Заводской номер: КЗК-12-0129210А Количество на модель: 1
КЗК-12-0129210А
1
3

Номер детали на чертеже:

3

Прижим

Заводской номер: КЗК-12-0129701 Количество на модель: 4
КЗК-12-0129701
4
4

Номер детали на чертеже:

4

Уплотнение

Заводской номер: КЗК-12-0129001 Количество на модель: 2
КЗК-12-0129001
2
5

Номер детали на чертеже:

5

Уплотнение

Заводской номер: КЗК-12-0129002 Количество на модель: 2
КЗК-12-0129002
2
6

Номер детали на чертеже:

6

Уплотнение

Заводской номер: КЗК-12-0129003 Количество на модель: 2
КЗК-12-0129003
2
7

Номер детали на чертеже:

7

Болт М16-6eх35-7796

Заводской номер: БолтМ16-6eх35-7796 Количество на модель: 3
БолтМ16-6eх35-7796
3
8

Номер детали на чертеже:

8

Болт М6-6eх20-7798

Заводской номер: БолтМ6-6eх20-7798 Количество на модель: 8
БолтМ6-6eх20-7798
8
9

Номер детали на чертеже:

9

Шайба 6Т.65Г-6402

Заводской номер: Шайба6Т.65Г-6402 Количество на модель: 8
Шайба6Т.65Г-6402
8
10

Номер детали на чертеже:

10

Шайба 16Т.65Г-6402

Заводской номер: Шайба16Т.65Г-6402 Количество на модель: 3
Шайба16Т.65Г-6402
3
11

Номер детали на чертеже:

11

Шайба

Заводской номер: ШайбаА6.01-6958 Количество на модель: 8
ШайбаА6.01-6958
8
12

Номер детали на чертеже:

12

Шайба С.16.01-11371

Заводской номер: ШайбаС.16.01-11371 Количество на модель: 3
ШайбаС.16.01-11371
3
