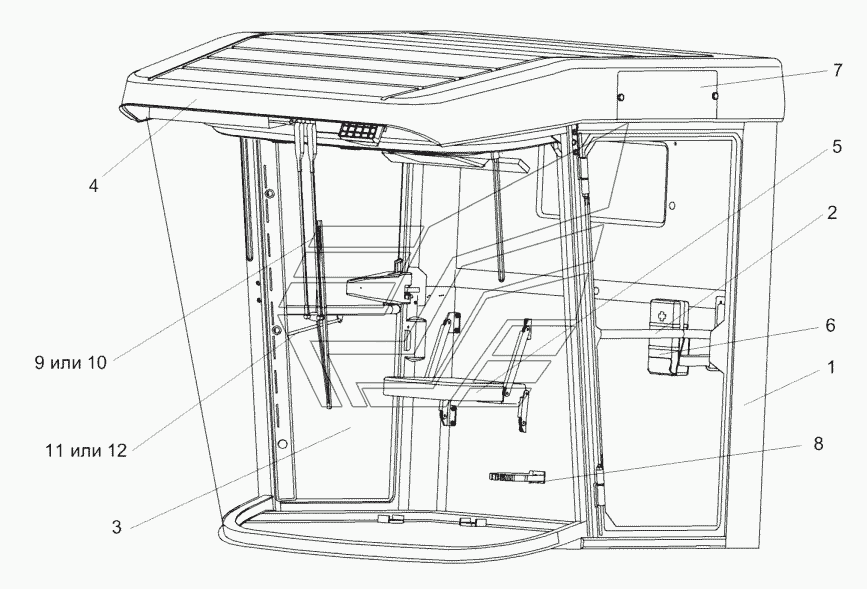

Кабина КЗК-10-0200000 (лист 1) КЗС-10К Палессе GS10. Каталог 2012г.

Установка тросов управления двигателем КЗК-10-0119300 КЗС-10К Палессе GS10 Кабина КЗК-10-0200000 (лист 2) КЗС-10К Палессе GS10

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Кабина

Заводской номер: КЗК-10-0200000 Количество на модель: 1
КЗК-10-0200000
1
1

Номер детали на чертеже:

1

Каркас

Заводской номер: КЗК-10-0200010 Количество на модель: 1
КЗК-10-0200010
1
2

Номер детали на чертеже:

2

Дверь

Заводской номер: КЗК-10-0200120 Количество на модель: 1
КЗК-10-0200120
1
3

Номер детали на чертеже:

3

Дверь

Заводской номер: КЗК-10-0200140 Количество на модель: 1
КЗК-10-0200140
1
4

Номер детали на чертеже:

4

Крыша

Заводской номер: КЗК-12-0120450 Количество на модель: 1
КЗК-12-0120450
1
5

Номер детали на чертеже:

5

Сиденье дополнительное

Заводской номер: КВС-1-0129660 Количество на модель: 1
КВС-1-0129660
1
6

Номер детали на чертеже:

6

Аптечка

Заводской номер: РСМ-10.04.21.120 Количество на модель: 1
РСМ-10.04.21.120
1
7

Номер детали на чертеже:

7

Крышка

Заводской номер: КЗК-12-0120038 Количество на модель: 2
КЗК-12-0120038
2
8

Номер детали на чертеже:

8

Хомут крепления термоса

Заводской номер: 54-00630 Количество на модель: 1
54-00630
1
9

Номер детали на чертеже:

9

Установка стеклоочистителя

Заводской номер: КЗК-12-0120810 Количество на модель: 1
КЗК-12-0120810
1
10

Номер детали на чертеже:

10

Установка стеклоочистителя

Заводской номер: КЗК-12-0120810-01 Количество на модель: 1
КЗК-12-0120810-01
1
11

Номер детали на чертеже:

11

Пружина газовая

Заводской номер: LIFT-О-МАТ095621 Количество на модель: 1
LIFT-О-МАТ095621
1
12

Номер детали на чертеже:

12

Пружина газовая

Заводской номер: 01625019,150N Количество на модель: 1
01625019,150N
1
