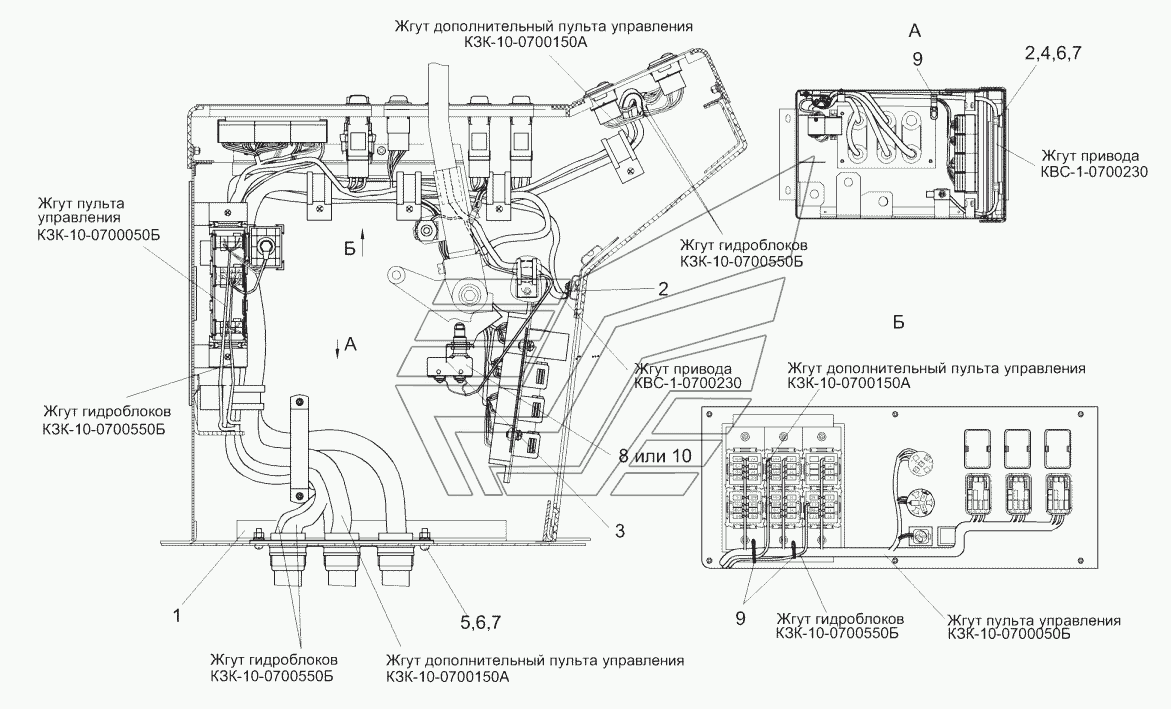

Электрооборудование пульта управления КЗК-10-1-0119050 (лист 2) КЗС-10К Палессе GS10. Каталог 2012г.

Электрооборудование пульта управления КЗК-10-1-0119050 (лист 1) КЗС-10К Палессе GS10 Панель выключателей КЗК-10-0700450А КЗС-10К Палессе GS10

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Пульт управления

Заводской номер: КЗК-10-1-0119050 Количество на модель: 1
КЗК-10-1-0119050
1
1

Номер детали на чертеже:

1

Панель ввода жгутов

Заводской номер: КЗК-10-0700470В Количество на модель: 1
КЗК-10-0700470В
1
2

Номер детали на чертеже:

2

Хомут

Заводской номер: КЗР0700800-01 Количество на модель: 2
КЗР0700800-01
2
3

Номер детали на чертеже:

3

Фиксатор

Заводской номер: КВС-1-0700402 Количество на модель: 1
КВС-1-0700402
1
4

Номер детали на чертеже:

4

Винт В.М5-6eх10-17473

Заводской номер: ВинтВ.М5-6eх10-17473 Количество на модель: 10
ВинтВ.М5-6eх10-17473
10
5

Номер детали на чертеже:

5

Винт В.М5-6eх12-17473

Заводской номер: ВинтВ.М5-6eх12-17473 Количество на модель: 12
ВинтВ.М5-6eх12-17473
12
6

Номер детали на чертеже:

6

Шайба 5.65Г-6402

Заводской номер: Шайба5.65Г-6402 Количество на модель: 16
Шайба5.65Г-6402
16
7

Номер детали на чертеже:

7

Шайба С.5.01-11371

Заводской номер: ШайбаС.5.01-11371 Количество на модель: 16
ШайбаС.5.01-11371
16
8

Номер детали на чертеже:

8

Выключатель

Заводской номер: ВКМ04ТО37.459.070-89 Количество на модель: 1
ВКМ04ТО37.459.070-89
1
9

Номер детали на чертеже:

9

Лента стяжная зубчатая

Заводской номер: Лента Количество на модель: 12
Лента
12
10

Номер детали на чертеже:

10

Микропереключатель

Заводской номер: МП2105ЛУХЛ3011А Количество на модель: 1
МП2105ЛУХЛ3011А
1
