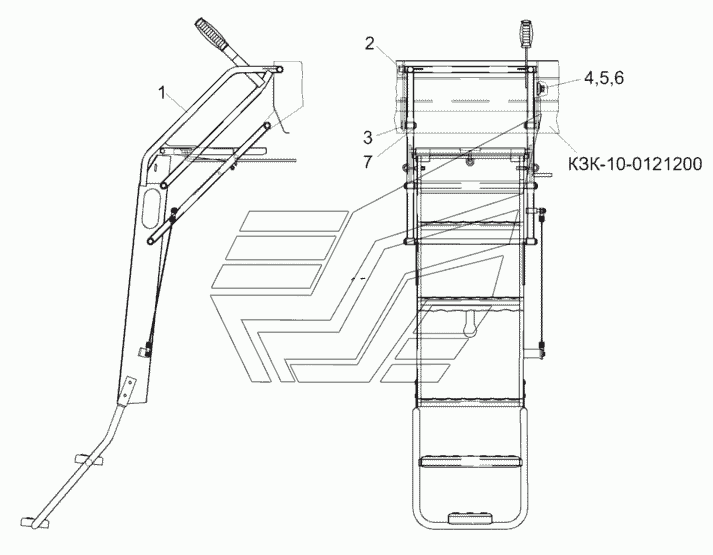

Установка трапа КЗК-10-0117000 КЗС-10К Палессе GS10. Каталог 2012г.

Панель КЗК-10-0128450 КЗС-10К Палессе GS10 Механизм фиксации трапа КЗС 0117100 КЗС-10К Палессе GS10

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка трапа

Заводской номер: КЗК-10-0117000 Количество на модель: 1
КЗК-10-0117000
1
1

Номер детали на чертеже:

1

Трап

Заводской номер: КЗК-10-0117100 Количество на модель: 1
КЗК-10-0117100
1
2

Номер детали на чертеже:

2

Ось

Заводской номер: КЗК0121070 Количество на модель: 1
КЗК0121070
1
3

Номер детали на чертеже:

3

Палец

Заводской номер: КЗС0117608А Количество на модель: 2
КЗС0117608А
2
4

Номер детали на чертеже:

4

Болт

Заводской номер: БолтМ6-6eх20-7796 Количество на модель: 1
БолтМ6-6eх20-7796
1
5

Номер детали на чертеже:

5

Шайба 6Т.65Г-6402

Заводской номер: Шайба6Т.65Г-6402 Количество на модель: 1
Шайба6Т.65Г-6402
1
6

Номер детали на чертеже:

6

Шайба

Заводской номер: ШайбаА6.01-6958 Количество на модель: 1
ШайбаА6.01-6958
1
7

Номер детали на чертеже:

7

Кольцо В16-13942

Заводской номер: В16-13942 Количество на модель: 2
В16-13942
2
