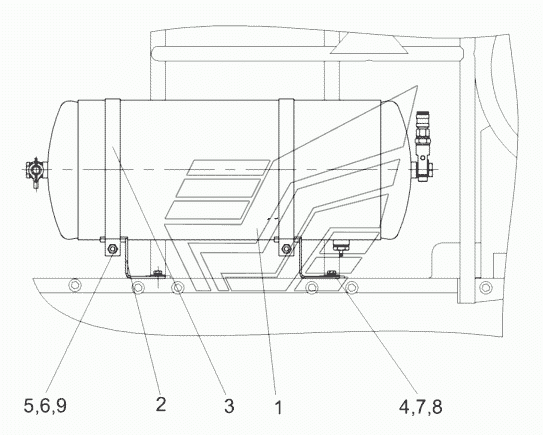

Установка ресивера КЗК-10-0800010 КЗС-10К Палессе GS10. Каталог 2012г.

Крыша КЗК-12-0228140Б КЗС-10К Палессе GS10 Установка крыши КЗК-12-0124000А КЗС-10К Палессе GS10

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка ресивера

Заводской номер: КЗК-10-0800010 Количество на модель: 1
КЗК-10-0800010
1
1

Номер детали на чертеже:

1

Ресивер

Заводской номер: КЗК-12-0800050 Количество на модель: 1
КЗК-12-0800050
1
2

Номер детали на чертеже:

2

Кронштейн

Заводской номер: КЗК-12-0800070 Количество на модель: 2
КЗК-12-0800070
2
3

Номер детали на чертеже:

3

Хомут

Заводской номер: КЗК-10-0800407 Количество на модель: 2
КЗК-10-0800407
2
4

Номер детали на чертеже:

4

Болт М10-6eх30-7796

Заводской номер: БолтМ10-6eх30-7796 Количество на модель: 4
БолтМ10-6eх30-7796
4
5

Номер детали на чертеже:

5

Болт М10-6eх35-7796

Заводской номер: БолтМ10-6eх35-7796 Количество на модель: 2
БолтМ10-6eх35-7796
2
6

Номер детали на чертеже:

6

Гайка М10-6G-5915

Заводской номер: ГайкаМ10-6G-5915 Количество на модель: 2
ГайкаМ10-6G-5915
2
7

Номер детали на чертеже:

7

Шайба 10Т.65Г-6402

Заводской номер: Шайба10Т.65Г-6402 Количество на модель: 4
Шайба10Т.65Г-6402
4
8

Номер детали на чертеже:

8

Шайба А10.01-6958

Заводской номер: ШайбаА10.01-6958 Количество на модель: 4
ШайбаА10.01-6958
4
9

Номер детали на чертеже:

9

Шайба С.10.01-11371

Заводской номер: ШайбаС.10.01-11371 Количество на модель: 2
ШайбаС.10.01-11371
2
