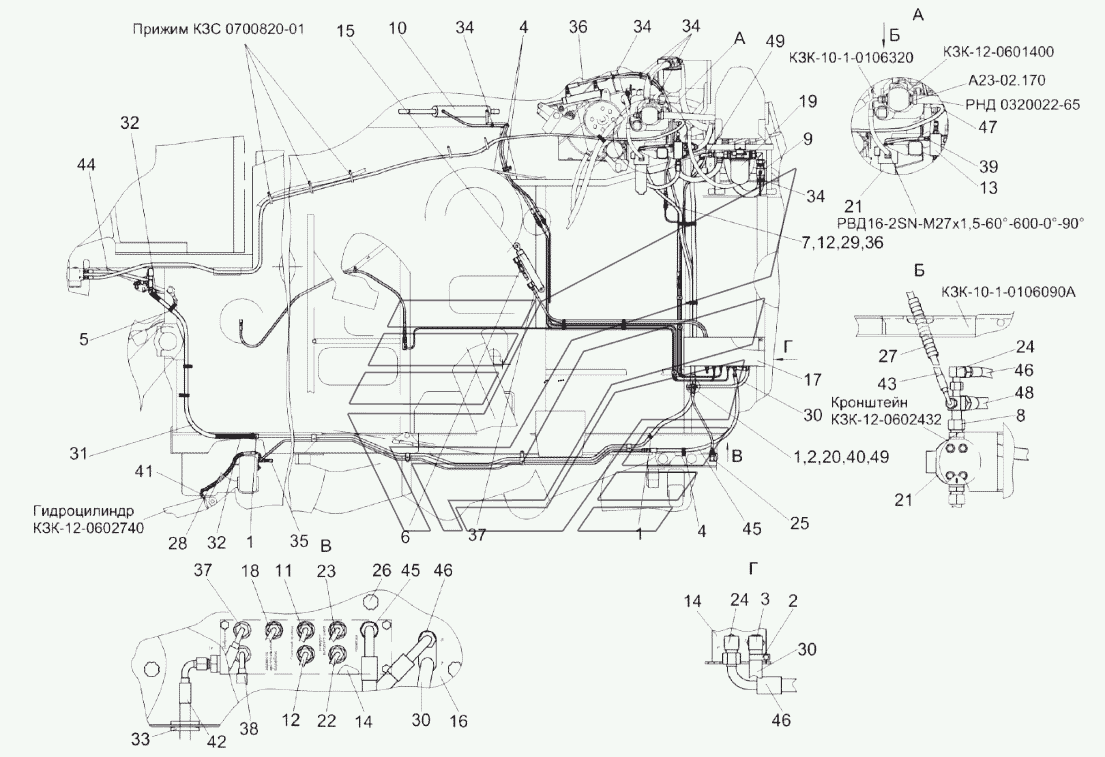

Гидросистема рулевого управления и силовых гидроцилиндров КЗК-10-3-0602000 (лист 4) КЗС-10К Палессе GS10. Каталог 2018г.

Гидросистема рулевого управления и силовых гидроцилиндров КЗК-10-3-0602000 (лист 3) КЗС-10К Палессе GS10 Дроссель с обратным клапаном КЗК 0602520А и КЗК 0602520А-01 КЗС-10К Палессе GS10

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Гидросистема рулевого управления силовых гидроцилиндров

Заводской номер: КЗК-10-3-0602000 Количество на модель: 1
КЗК-10-3-0602000
1

Номер детали на чертеже:

Хомут

Заводской номер: А23-02.170 Количество на модель:
А23-02.170

Номер детали на чертеже:

Рукав высокого давления

Заводской номер: РВД16-2SN-М27х1,5-60°-600-0°-90° Количество на модель:
РВД16-2SN-М27х1,5-60°-600-0°-90°

Номер детали на чертеже:

Рукав всасывающий 17 G-20

Заводской номер: РНД0320022-65 Количество на модель:
РНД0320022-65

Номер детали на чертеже:

Насос двухсекционный

Заводской номер: КЗК-12-0601400 Количество на модель:
КЗК-12-0601400
1

Номер детали на чертеже:

1

Хомут стяжной

Заводской номер: А23.02.160 Количество на модель: 4
А23.02.160
4
2

Номер детали на чертеже:

2

Хомут стяжной

Заводской номер: А23.02.260 Количество на модель: 2
А23.02.260
2
3

Номер детали на чертеже:

3

Угольник

Заводской номер: КВС-1-0602720 Количество на модель: 1
КВС-1-0602720
1
4

Номер детали на чертеже:

4

Хомут

Заводской номер: КГС0115770-02 Количество на модель: 5
КГС0115770-02
5
5

Номер детали на чертеже:

5

Хомут

Заводской номер: КГС0115770-04 Количество на модель: 11
КГС0115770-04
11
6

Номер детали на чертеже:

6

Дроссель с обратным клапаном

Заводской номер: КЗК0602520А Количество на модель: 2
КЗК0602520А
2
7

Номер детали на чертеже:

7

Дроссель с обратным клапаном

Заводской номер: КЗК0602520А-01 Количество на модель: 2
КЗК0602520А-01
2
8

Номер детали на чертеже:

8

Крестовина

Заводской номер: КЗК-10-0602270 Количество на модель: 1
КЗК-10-0602270
1
9

Номер детали на чертеже:

9

Кран

Заводской номер: КЗК-10-0602380 Количество на модель: 1
КЗК-10-0602380
1
10

Номер детали на чертеже:

10

Гидроцилиндр

Заводской номер: КЗК-10-0602500 Количество на модель: 1
КЗК-10-0602500
1
11

Номер детали на чертеже:

11

Трубопровод

Заводской номер: КЗК-10-0602710 Количество на модель: 1
КЗК-10-0602710
1
12

Номер детали на чертеже:

12

Трубопровод

Заводской номер: КЗК-10-0602720 Количество на модель: 1
КЗК-10-0602720
1
13

Номер детали на чертеже:

13

Гидроблок двухсекционный

Заводской номер: КЗК-10-0602760-01 Количество на модель: 1
КЗК-10-0602760-01
1
14

Номер детали на чертеже:

14

Гидроблок пятисекционный

Заводской номер: КЗК-10-1-0602300А Количество на модель: 1
КЗК-10-1-0602300А
1
15

Номер детали на чертеже:

15

Гидроцилиндр

Заводской номер: КЗК-10-1-0602510-01 Количество на модель: 1
КЗК-10-1-0602510-01
1
16

Номер детали на чертеже:

16

Кронштейн

Заводской номер: КЗК-10-1-0602600 Количество на модель: 1
КЗК-10-1-0602600
1
17

Номер детали на чертеже:

17

Кожух

Заводской номер: КЗК-10-1-0602610 Количество на модель: 1
КЗК-10-1-0602610
1
18

Номер детали на чертеже:

18

Гидроцилиндр

Заводской номер: КЗК-12-0602310 Количество на модель: 2
КЗК-12-0602310
2
19

Номер детали на чертеже:

19

Фильтр сливной

Заводской номер: КЗК-12-0602400 Количество на модель: 1
КЗК-12-0602400
1
20

Номер детали на чертеже:

20

Крестовина

Заводской номер: КЗК-12-0602540 Количество на модель: 1
КЗК-12-0602540
1
21

Номер детали на чертеже:

21

Фильтр напорный

Заводской номер: КЗК-12-0602570 Количество на модель: 1
КЗК-12-0602570
1
22

Номер детали на чертеже:

22

Трубопровод

Заводской номер: КЗК-12-0602820 Количество на модель: 1
КЗК-12-0602820
1
23

Номер детали на чертеже:

23

Трубопровод

Заводской номер: КЗК-12-0602820-01 Количество на модель: 1
КЗК-12-0602820-01
1
24

Номер детали на чертеже:

24

Угольник

Заводской номер: КИС0118820А Количество на модель: 2
КИС0118820А
2
25

Номер детали на чертеже:

25

Полумуфта внутренняя

Заводской номер: МС12-3-020-01 Количество на модель: 1
МС12-3-020-01
1
26

Номер детали на чертеже:

26

Рукоятка

Заводской номер: УЭС1100050-01 Количество на модель: 3
УЭС1100050-01
3
27

Номер детали на чертеже:

27

Оплетка 20x16x20

Заводской номер: ОПЛ0600016-06 Количество на модель: 2
ОПЛ0600016-06
2
28

Номер детали на чертеже:

28

Лента спиральная

Заводской номер: ОПЛ0600016-10 Количество на модель: 1
ОПЛ0600016-10
1
29

Номер детали на чертеже:

29

Штуцер проходной

Заводской номер: ПКК0113629А Количество на модель: 7
ПКК0113629А
7
30

Номер детали на чертеже:

30

Рукав 12х20-1,6-10362

Заводской номер: РНД0120012-33 Количество на модель: 1
РНД0120012-33
1
31

Номер детали на чертеже:

31

Рукав

Заводской номер: РНД0180012-114 Количество на модель: 1
РНД0180012-114
1
32

Номер детали на чертеже:

32

Оплетка

Заводской номер: УЭС0602662-07 Количество на модель: 2
УЭС0602662-07
2
33

Номер детали на чертеже:

33

Втулка

Заводской номер: 547А-3506046 Количество на модель: 1
547А-3506046
1
34

Номер детали на чертеже:

34

Лента стяжная зубчатая

Заводской номер: Лента Количество на модель: 18
Лента
18
35

Номер детали на чертеже:

35

Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия)

Заводской номер: АВ20-11/ВО8L Количество на модель: 2
АВ20-11/ВО8L
2
36

Номер детали на чертеже:

36

Рукав высокого давления

Заводской номер: РВД6-1SN-М16х1,5-60-1750-0-90 Количество на модель: 1
РВД6-1SN-М16х1,5-60-1750-0-90
1
37

Номер детали на чертеже:

37

Рукав высокого давления

Заводской номер: РВД6-1SN-М16х1,5-60-1900-0-90 Количество на модель: 2
РВД6-1SN-М16х1,5-60-1900-0-90
2
38

Номер детали на чертеже:

38

Рукав высокого давления

Заводской номер: РВД6-1SN-М16х1,5-60-2200-0-90 Количество на модель: 1
РВД6-1SN-М16х1,5-60-2200-0-90
1
39

Номер детали на чертеже:

39

Рукав высокого давления

Заводской номер: РВД6-1SN-М16х1,5-60-4000 Количество на модель: 2
РВД6-1SN-М16х1,5-60-4000
2
40

Номер детали на чертеже:

40

Рукав высокого давления

Заводской номер: РВД8-2SN-М16х1,5-60-500-0-90 Количество на модель: 1
РВД8-2SN-М16х1,5-60-500-0-90
1
41

Номер детали на чертеже:

41

Рукав высокого давления

Заводской номер: РВД8-2SN-М16х1,5-60-700-90-90 Количество на модель: 1
РВД8-2SN-М16х1,5-60-700-90-90
1
42

Номер детали на чертеже:

42

Рукав высокого давления

Заводской номер: РВД8-2SN-М16х1,5-60-1900-0-90 Количество на модель: 2
РВД8-2SN-М16х1,5-60-1900-0-90
2
43

Номер детали на чертеже:

43

Рукав высокого давления

Заводской номер: РВД8-2SN-М16х1,5-60-6000-0-90 Количество на модель: 1
РВД8-2SN-М16х1,5-60-6000-0-90
1
44

Номер детали на чертеже:

44

Рукав

Заводской номер: РВД12-2SN-М20х1,5-60-800 Количество на модель: 1
РВД12-2SN-М20х1,5-60-800
1
45

Номер детали на чертеже:

45

Рукав высокого давления

Заводской номер: РВД12-2SN-М20х1,5-60-1000-0-90 Количество на модель: 1
РВД12-2SN-М20х1,5-60-1000-0-90
1
46

Номер детали на чертеже:

46

Рукав высокого давления

Заводской номер: РВД12-2SN-М20х1,5-60-1900-0-90 Количество на модель: 1
РВД12-2SN-М20х1,5-60-1900-0-90
1
47

Номер детали на чертеже:

47

Рукав

Заводской номер: РВД12-2SN-М20х1,5-60-6700 Количество на модель: 1
РВД12-2SN-М20х1,5-60-6700
1
48

Номер детали на чертеже:

48

Рукав высокого давления

Заводской номер: РВД16-2SN-М27х1,5-60-630 Количество на модель: 1
РВД16-2SN-М27х1,5-60-630
1
49

Номер детали на чертеже:

49

Рукав высокого давления

Заводской номер: РВД20-1SN-М30х2-24-2000-0-90 Количество на модель: 1
РВД20-1SN-М30х2-24-2000-0-90
1
