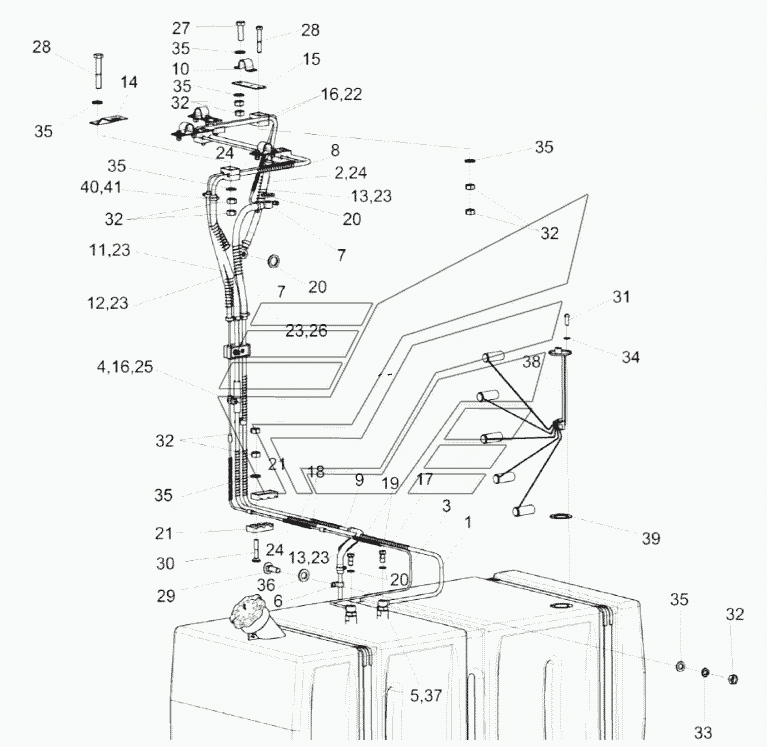

Установка бака топливного КЗК-10-2-0126000А (лист 2) КЗС-10К Палессе GS10. Каталог 2018г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Номер детали на чертеже:

Установка бака топливного

Заводской номер: КЗК-10-2-0126000А Количество на модель: 1
КЗК-10-2-0126000А
1
1

Номер детали на чертеже:

1

Топливопровод сливной

Заводской номер: КЗК-10-2-0126140 Количество на модель: 1
КЗК-10-2-0126140
1
2

Номер детали на чертеже:

2

Топливопровод сливной

Заводской номер: КЗК-10-2-0126150 Количество на модель: 1
КЗК-10-2-0126150
1
3

Номер детали на чертеже:

3

Топливопровод сливной

Заводской номер: КЗК-10-2-0126160 Количество на модель: 1
КЗК-10-2-0126160
1
4

Номер детали на чертеже:

4

Хомут стяжной

Заводской номер: А23.02.160 Количество на модель: 1
А23.02.160
1
5

Номер детали на чертеже:

5

Трубка

Заводской номер: КЗК-12-0126400 Количество на модель: 2
КЗК-12-0126400
2
6

Номер детали на чертеже:

6

Хомут

Заводской номер: КЗР0700800-05 Количество на модель: 3
КЗР0700800-05
3
7

Номер детали на чертеже:

7

Штуцер

Заводской номер: УЭС0500200 Количество на модель: 2
УЭС0500200
2
8

Номер детали на чертеже:

8

Топливопровод заборный

Заводской номер: КЗК-10-2-0126808 Количество на модель: 1
КЗК-10-2-0126808
1
9

Номер детали на чертеже:

9

Топливопровод заборный

Заводской номер: КЗК-10-2-0126812 Количество на модель: 1
КЗК-10-2-0126812
1
10

Номер детали на чертеже:

10

Хомут

Заводской номер: КВС-2-0150427 Количество на модель: 4
КВС-2-0150427
4
11

Номер детали на чертеже:

11

Рукав

Заводской номер: КГС0116007 Количество на модель: 1
КГС0116007
1
12

Номер детали на чертеже:

12

Рукав

Заводской номер: КЗК-10-0126001 Количество на модель: 1
КЗК-10-0126001
1
13

Номер детали на чертеже:

13

Рукав 12х20-1,6-10362

Заводской номер: КЗК-12-0126005 Количество на модель: 2
КЗК-12-0126005
2
14

Номер детали на чертеже:

14

Кронштейн

Заводской номер: КЗК-12-0126437 Количество на модель: 1
КЗК-12-0126437
1
15

Номер детали на чертеже:

15

Кронштейн

Заводской номер: КЗК-12-0126438 Количество на модель: 4
КЗК-12-0126438
4
16

Номер детали на чертеже:

16

Прокладка

Заводской номер: КЗР0600009 Количество на модель: 10
КЗР0600009
10
17

Номер детали на чертеже:

17

Оплетка

Заводской номер: КИЛ0123601 Количество на модель: 1
КИЛ0123601
1
18

Номер детали на чертеже:

18

Оплетка

Заводской номер: КИЛ0123601-01 Количество на модель: 6
КИЛ0123601-01
6
19

Номер детали на чертеже:

19

Болт специальный

Заводской номер: КИС0118623А Количество на модель: 2
КИС0118623А
2
20

Номер детали на чертеже:

20

Шайба

Заводской номер: УЭС0500003-01 Количество на модель: 8
УЭС0500003-01
8
21

Номер детали на чертеже:

21

Брус

Заводской номер: УЭС0602009А Количество на модель: 8
УЭС0602009А
8
22

Номер детали на чертеже:

22

Брус

Заводской номер: УЭС0602012А Количество на модель: 10
УЭС0602012А
10
23

Номер детали на чертеже:

23

Оплетка

Заводской номер: УЭС-6-0400619 Количество на модель: 5
УЭС-6-0400619
5
24

Номер детали на чертеже:

24

Оплетка

Заводской номер: УЭС-6-0400622-01 Количество на модель: 5
УЭС-6-0400622-01
5
25

Номер детали на чертеже:

25

Рукав

Заводской номер: УЭС-7-0602017 Количество на модель: 2
УЭС-7-0602017
2
26

Номер детали на чертеже:

26

Рукав

Заводской номер: УЭС-15-0500005 Количество на модель: 1
УЭС-15-0500005
1
27

Номер детали на чертеже:

27

Болт М8-6eх25-7796

Заводской номер: БолтМ8-6eх25-7796 Количество на модель: 13
БолтМ8-6eх25-7796
13
28

Номер детали на чертеже:

28

Болт М8-6eх50-7796

Заводской номер: БолтМ8-6eх50-7796 Количество на модель: 5
БолтМ8-6eх50-7796
5
29

Номер детали на чертеже:

29

Болт М8-6eх25-7802

Заводской номер: БолтМ8-6eх25-7802 Количество на модель: 3
БолтМ8-6eх25-7802
3
30

Номер детали на чертеже:

30

Болт М8-6eх45-7802

Заводской номер: БолтМ8-6eх45-7802 Количество на модель: 4
БолтМ8-6eх45-7802
4
31

Номер детали на чертеже:

31

Винт B.М5-6eх14-17473

Заводской номер: ВинтB.М5-6eх14-17473 Количество на модель: 5
ВинтB.М5-6eх14-17473
5
32

Номер детали на чертеже:

32

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 44
ГайкаМ8-6G-5915
44
33

Номер детали на чертеже:

33

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 12
Шайба8Т.65Г-6402
12
34

Номер детали на чертеже:

34

Шайба C.5.01-11371

Заводской номер: ШайбаC.5.01-11371 Количество на модель: 5
ШайбаC.5.01-11371
5
35

Номер детали на чертеже:

35

Шайба C.8.01-11371

Заводской номер: ШайбаC.8.01-11371 Количество на модель: 34
ШайбаC.8.01-11371
34
36

Номер детали на чертеже:

36

Шайба C.10.01-11371

Заводской номер: ШайбаC.10.01-11371 Количество на модель: 4
ШайбаC.10.01-11371
4
37

Номер детали на чертеже:

37

Прокладка

Заводской номер: 24АД0-23358 Количество на модель: 2
24АД0-23358
2
38

Номер детали на чертеже:

38

Датчик

Заводской номер: ДУМП-03 Количество на модель: 1
ДУМП-03
1
039445
ЭКРАН
ДУМП-03И ДУМП-03
Производитель: ЭКРАН
39

Номер детали на чертеже:

39

Прокладка

Заводской номер: 200-3806026 Количество на модель: 1
200-3806026
1
40

Номер детали на чертеже:

40

Хомут червячный

Заводской номер: TORRO12-22/9C7W1 Количество на модель: 12
TORRO12-22/9C7W1
12
41

Номер детали на чертеже:

41

Лента стяжная

Заводской номер: 2-0160981-2 Количество на модель: 4
2-0160981-2
4
