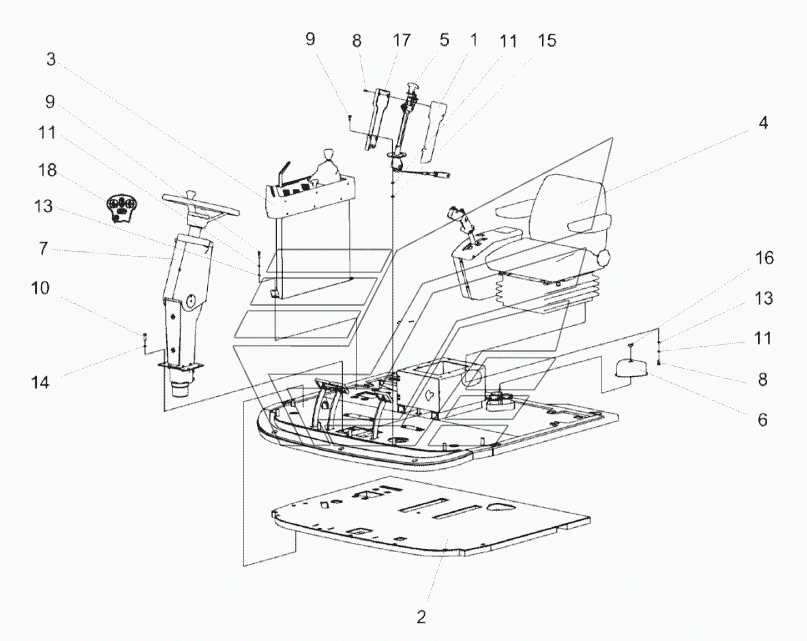

Площадка управления КЗК-10-3-0119000 (лист 1) КЗС-10К Палессе GS10. Каталог 2018г.

Ящик аккумуляторный КЗК-12-0129000А КЗС-10К Палессе GS10 Площадка управления КЗК-10-3-0119000 (лист 2) КЗС-10К Палессе GS10

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Площадка управления

Заводской номер: КЗК-10-3-0119000 Количество на модель: 1
КЗК-10-3-0119000
1
1

Номер детали на чертеже:

1

Крышка

Заводской номер: УЭС0300270 Количество на модель: 1
УЭС0300270
1
2

Номер детали на чертеже:

2

Коврик

Заводской номер: КЗК-10-3-0119090 Количество на модель: 1
КЗК-10-3-0119090
1
3

Номер детали на чертеже:

3

Пульт управления

Заводской номер: КЗК-10-3-0119200А-01 Количество на модель: 1
КЗК-10-3-0119200А-01
1
4

Номер детали на чертеже:

4

Сиденье

Заводской номер: КЗК-12-0119290Б-02 Количество на модель: 1
КЗК-12-0119290Б-02
1
5

Номер детали на чертеже:

5

Колонка привода

Заводской номер: УЭС0300710 Количество на модель: 1
УЭС0300710
1
6

Номер детали на чертеже:

6

Крышка

Заводской номер: КВС-1-0129001 Количество на модель: 1
КВС-1-0129001
1
7

Номер детали на чертеже:

7

Рулевая колонка

Заводской номер: КВС-1-0129230-01 Количество на модель: 1
КВС-1-0129230-01
1
8

Номер детали на чертеже:

8

Болт М8-6eх25-7796

Заводской номер: БолтМ8-6eх25-7796 Количество на модель: 4
БолтМ8-6eх25-7796
4
9

Номер детали на чертеже:

9

Болт М8-6eх30-7796

Заводской номер: БолтМ8-6eх30-7796 Количество на модель: 7
БолтМ8-6eх30-7796
7
10

Номер детали на чертеже:

10

Болт М10-6eх30-7796

Заводской номер: БолтМ10-6eх30-7796 Количество на модель: 4
БолтМ10-6eх30-7796
4
11

Номер детали на чертеже:

11

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 11
Шайба8Т.65Г-6402
11
12

Номер детали на чертеже:

12

Шайба 10Т.65Г-6402

Заводской номер: Шайба10Т.65Г-6402 Количество на модель: 4
Шайба10Т.65Г-6402
4
13

Номер детали на чертеже:

13

Шайба C.8.01-11371

Заводской номер: ШайбаC.8.01-11371 Количество на модель: 11
ШайбаC.8.01-11371
11
14

Номер детали на чертеже:

14

Шайба C.10.01-11371

Заводской номер: ШайбаC.10.01-11371 Количество на модель: 4
ШайбаC.10.01-11371
4
15

Номер детали на чертеже:

15

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 3
ГайкаМ8-6G-5915
3
16

Номер детали на чертеже:

16

Гайка

Заводской номер: КИС0120400 Количество на модель: 1
КИС0120400
1
17

Номер детали на чертеже:

17

Крышка

Заводской номер: УЭС0300087 Количество на модель: 1
УЭС0300087
1
18

Номер детали на чертеже:

18

Мнемосхема

Заводской номер: КЗК-12-0119025 Количество на модель: 1
КЗК-12-0119025
1
