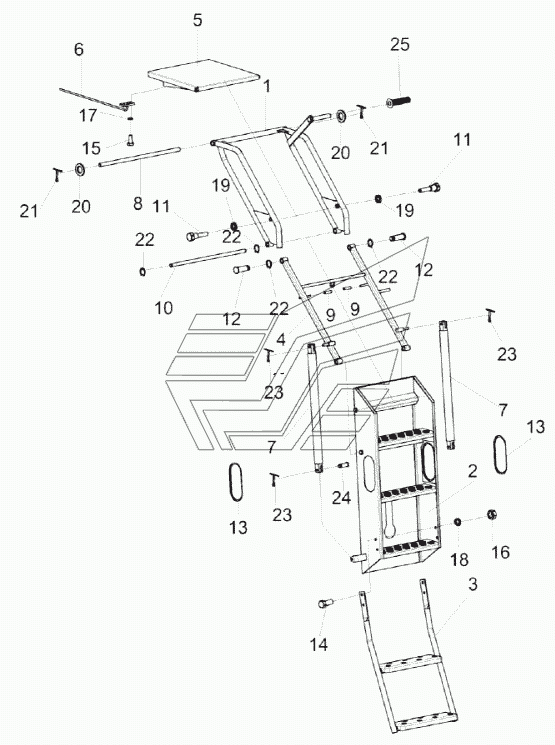

Установка трапа КЗК-10-3-0117000А КЗС-10К Палессе GS10. Каталог 2018г.

Установка площадок КЗК-10-3-0121000 КЗС-10К Палессе GS10 Механизм фиксации трапа КЗК-10-3-0117110 КЗС-10К Палессе GS10

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка трапа

Заводской номер: КЗК-10-3-0117000А Количество на модель: 1
КЗК-10-3-0117000А
1

Номер детали на чертеже:

Трап

Заводской номер: КЗК-10-3-0117100А Количество на модель: 1
КЗК-10-3-0117100А
1
1

Номер детали на чертеже:

1

Поручень

Заводской номер: КЗК-10-3-0117020 Количество на модель: 1
КЗК-10-3-0117020
1
2

Номер детали на чертеже:

2

Лестница

Заводской номер: КЗК-7-0117010 Количество на модель: 1
КЗК-7-0117010
1
3

Номер детали на чертеже:

3

Подножка

Заводской номер: КЗК-7-0117030 Количество на модель: 1
КЗК-7-0117030
1
4

Номер детали на чертеже:

4

Рамка

Заводской номер: КЗК-7-0117040 Количество на модель: 1
КЗК-7-0117040
1
5

Номер детали на чертеже:

5

Площадка

Заводской номер: КЗС0117040 Количество на модель: 1
КЗС0117040
1
6

Номер детали на чертеже:

6

Опора

Заводской номер: КЗС0117050 Количество на модель: 1
КЗС0117050
1
7

Номер детали на чертеже:

7

Пружина

Заводской номер: КЗС0117080А Количество на модель: 2
КЗС0117080А
2
8

Номер детали на чертеже:

8

Ось

Заводской номер: КЗК-10-3-0117605 Количество на модель: 1
КЗК-10-3-0117605
1
9

Номер детали на чертеже:

9

Втулка

Заводской номер: КЗК0117001 Количество на модель: 2
КЗК0117001
2
10

Номер детали на чертеже:

10

Ось

Заводской номер: КЗС0117606А Количество на модель: 2
КЗС0117606А
2
11

Номер детали на чертеже:

11

Болт

Заводской номер: КЗС0117607 Количество на модель: 2
КЗС0117607
2
12

Номер детали на чертеже:

12

Палец

Заводской номер: КЗС0117608А Количество на модель: 2
КЗС0117608А
2
13

Номер детали на чертеже:

13

Уплотнение

Заводской номер: КЗК-7-0117001 Количество на модель: 2
КЗК-7-0117001
2
14

Номер детали на чертеже:

14

Болт М10-6eх20-7796

Заводской номер: БолтМ10-6eх20-7796 Количество на модель: 4
БолтМ10-6eх20-7796
4
15

Номер детали на чертеже:

15

Винт B.М6-6eх12-17473

Заводской номер: ВинтB.М6-6eх12-17473 Количество на модель: 2
ВинтB.М6-6eх12-17473
2
16

Номер детали на чертеже:

16

Гайка М10-6G-5915

Заводской номер: ГайкаМ10-6G-5915 Количество на модель: 4
ГайкаМ10-6G-5915
4
17

Номер детали на чертеже:

17

Шайба 6Т.65Г-6402

Заводской номер: Шайба6Т.65Г-6402 Количество на модель: 2
Шайба6Т.65Г-6402
2
18

Номер детали на чертеже:

18

Шайба 10Т.65Г-6402

Заводской номер: Шайба10Т.65Г-6402 Количество на модель: 4
Шайба10Т.65Г-6402
4
19

Номер детали на чертеже:

19

Шайба 12Т.65Г-6402

Заводской номер: Шайба12Т.65Г-6402 Количество на модель: 2
Шайба12Т.65Г-6402
2
20

Номер детали на чертеже:

20

Шайба C.18.01-11371

Заводской номер: ШайбаC.18.01-11371 Количество на модель: 2
ШайбаC.18.01-11371
2
21

Номер детали на чертеже:

21

Шплинт 4х25-397

Заводской номер: Шплинт4х25-397 Количество на модель: 2
Шплинт4х25-397
2
22

Номер детали на чертеже:

22

Кольцо В16-13942

Заводской номер: В16-13942 Количество на модель: 2
В16-13942
2
23

Номер детали на чертеже:

23

Шплинт 3,2х20-397

Заводской номер: Шплинт3,2х20-397 Количество на модель: 4
Шплинт3,2х20-397
4
24

Номер детали на чертеже:

24

Ось 6-10 b12х32-9650

Заводской номер: 6-10b12х32-9650 Количество на модель: 2
6-10b12х32-9650
2
25

Номер детали на чертеже:

25

Рукоятка руля левая А, ОН 2307-017-69

Заводской номер: 3.115-34120 Количество на модель: 1
3.115-34120
1
