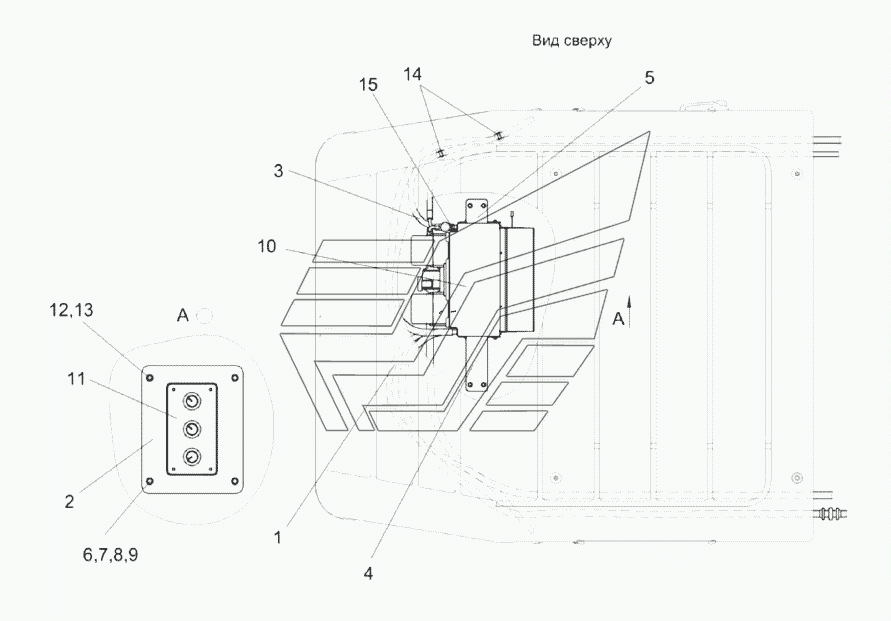

Установка испарителя КЗК-10-0113040-03 (лист 2) КЗС-10К Палессе GS10. Каталог 2018г.

Установка испарителя КЗК-10-0113040-03 (лист 1) КЗС-10К Палессе GS10 Установка бампера КЗК-8-3-0132000 КЗС-10К Палессе GS10

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка испарителя

Заводской номер: КЗК-10-0113040-03 Количество на модель: 1
КЗК-10-0113040-03
1
1

Номер детали на чертеже:

1

Рукав 12х20-1,6-10362

Заводской номер: КЗК-12-0113025 Количество на модель: 1
КЗК-12-0113025
1
2

Номер детали на чертеже:

2

Панель

Заводской номер: КЗК-12-0120012 Количество на модель: 1
КЗК-12-0120012
1
3

Номер детали на чертеже:

3

Рукав 12х20-1,6-10362

Заводской номер: КЗК-12-0113027 Количество на модель: 1
КЗК-12-0113027
1
4

Номер детали на чертеже:

4

Кронштейн

Заводской номер: КЗК-12-0113418А Количество на модель: 1
КЗК-12-0113418А
1
5

Номер детали на чертеже:

5

Кронштейн

Заводской номер: КЗК-12-0113419А Количество на модель: 1
КЗК-12-0113419А
1
6

Номер детали на чертеже:

6

Винт B.М3-6eх18-17473

Заводской номер: ВинтB.М3-6eх18-17473 Количество на модель: 4
ВинтB.М3-6eх18-17473
4
7

Номер детали на чертеже:

7

Гайка М3-6G-5927

Заводской номер: ГайкаМ3-6G-5927 Количество на модель: 4
ГайкаМ3-6G-5927
4
8

Номер детали на чертеже:

8

Шайба 3.65Г-6402

Заводской номер: Шайба3.65Г-6402 Количество на модель: 4
Шайба3.65Г-6402
4
9

Номер детали на чертеже:

9

Шайба C.3.01-11371

Заводской номер: ШайбаC.3.01-11371 Количество на модель: 4
ШайбаC.3.01-11371
4
10

Номер детали на чертеже:

10

Испарительно-отопительный блок с воздуховодом в сборе

Заводской номер: 03-132000-20 Количество на модель: 1
03-132000-20
1
11

Номер детали на чертеже:

11

Блок управления

Заводской номер: 99-078600-00 Количество на модель: 1
99-078600-00
1
12

Номер детали на чертеже:

12

Винт 2-5х2х25-10620

Заводской номер: 2-5х2х25-10620 Количество на модель: 4
2-5х2х25-10620
4
13

Номер детали на чертеже:

13

Держатель

Заводской номер: 6430-5325264 Количество на модель: 4
6430-5325264
4
14

Номер детали на чертеже:

14

Лента стяжная зубчатая

Заводской номер: Лента Количество на модель: 1
Лента
1
15

Номер детали на чертеже:

15

Уплотнение

Заводской номер: 08-000010-00 Количество на модель: 1
08-000010-00
1
