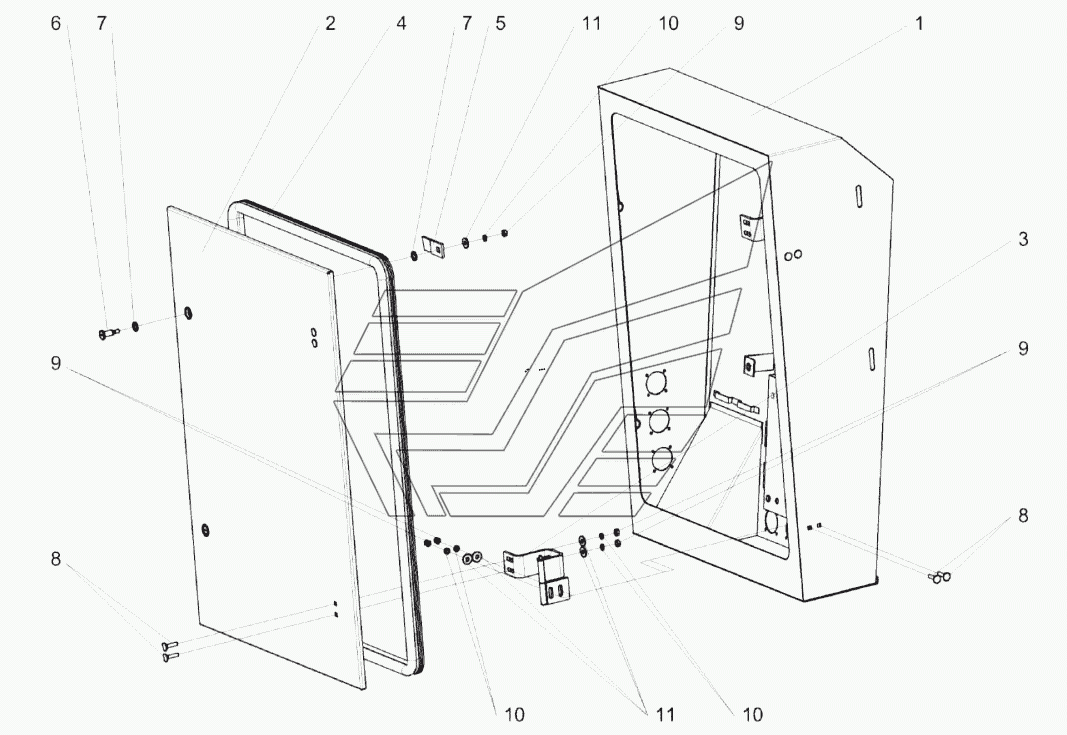

Шкаф электрический КЗК-10-3-0116000 КЗС-10К Палессе GS10. Каталог 2018г.

Электрооборудование шкафа распределительного КЗК-10-3-0700900 КЗС-10К Палессе GS10 Камера наклонная КЗК-12-1810000В-02 КЗС-10К Палессе GS10

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Шкаф электрический

Заводской номер: КЗК-10-3-0116000 Количество на модель: 1
КЗК-10-3-0116000
1
1

Номер детали на чертеже:

1

Шкаф

Заводской номер: КЗК-10-3-0116020 Количество на модель: 1
КЗК-10-3-0116020
1
2

Номер детали на чертеже:

2

Дверь

Заводской номер: КЗК-10-3-0116040 Количество на модель: 1
КЗК-10-3-0116040
1
3

Номер детали на чертеже:

3

Петля

Заводской номер: КЗК-10-0116050 Количество на модель: 2
КЗК-10-0116050
2
4

Номер детали на чертеже:

4

Уплотнение

Заводской номер: КЗК-10-3-0116001 Количество на модель: 1
КЗК-10-3-0116001
1
5

Номер детали на чертеже:

5

Фиксатор

Заводской номер: КЗК0116501 Количество на модель: 2
КЗК0116501
2
6

Номер детали на чертеже:

6

Палец

Заводской номер: СЭУ-3-1000608Б Количество на модель: 2
СЭУ-3-1000608Б
2
7

Номер детали на чертеже:

7

Шайба

Заводской номер: УЭС1000001 Количество на модель: 4
УЭС1000001
4
8

Номер детали на чертеже:

8

Болт М6-6eх25-7802

Заводской номер: БолтМ6-6eх25-7802 Количество на модель: 8
БолтМ6-6eх25-7802
8
9

Номер детали на чертеже:

9

Гайка М6-6G-5915

Заводской номер: ГайкаМ6-6G-5915 Количество на модель: 10
ГайкаМ6-6G-5915
10
10

Номер детали на чертеже:

10

Шайба 6Т.65Г-6402

Заводской номер: Шайба6Т.65Г-6402 Количество на модель: 10
Шайба6Т.65Г-6402
10
11

Номер детали на чертеже:

11

Шайба

Заводской номер: ШайбаC6-6958 Количество на модель: 10
ШайбаC6-6958
10
