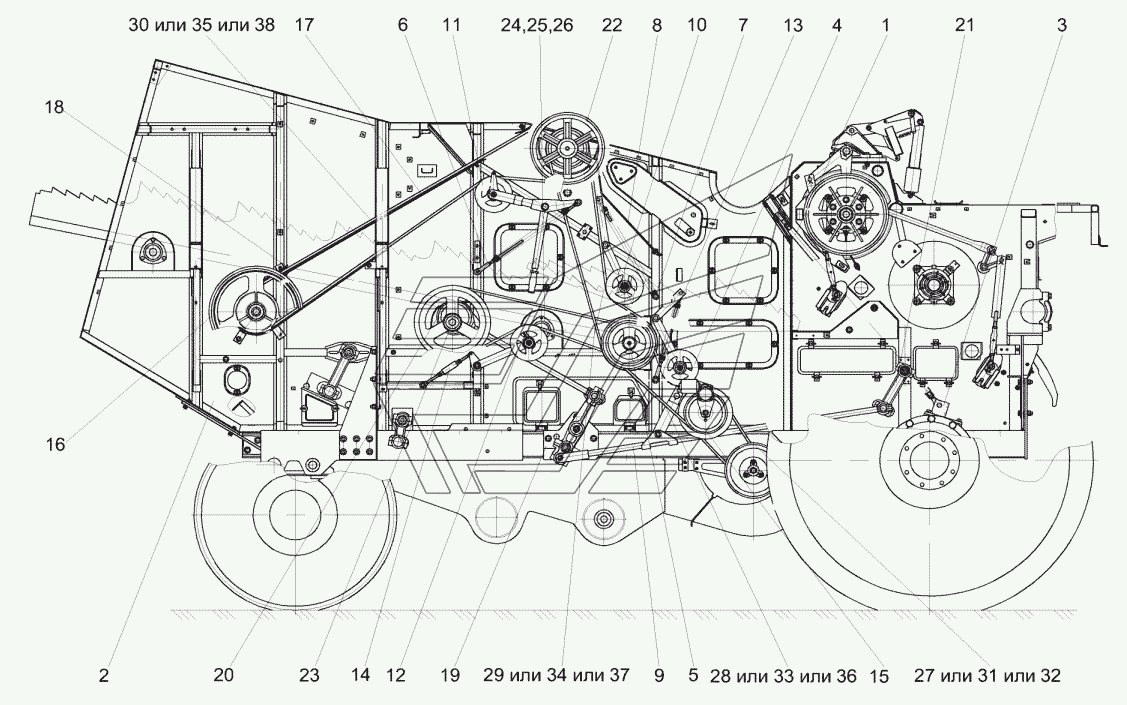

Очистка КЗК-10-3-0202000-01 (вид справа) КЗС-10К Палессе GS10. Каталог 2013г.

Очистка КЗК-10-3-0202000А-01 (вид слева) КЗС-10К Палессе GS10 Аппарат молотильный КЗК-10-4-0102000 КЗС-10К Палессе GS10

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Очистка

Заводской номер: КЗК-10-3-0202000-01 Количество на модель: 1
КЗК-10-3-0202000-01
1
1

Номер детали на чертеже:

1

Тяга

Заводской номер: КЗК-10-0100560-03 Количество на модель: 1
КЗК-10-0100560-03
1
2

Номер детали на чертеже:

2

Боковина правая

Заводской номер: КЗК-10-0202040 Количество на модель: 1
КЗК-10-0202040
1
3

Номер детали на чертеже:

3

Кронштейн

Заводской номер: КЗК-10-0202200 Количество на модель: 1
КЗК-10-0202200
1
4

Номер детали на чертеже:

4

Рычаг

Заводской номер: КЗК-10-0202440 Количество на модель: 1
КЗК-10-0202440
1
5

Номер детали на чертеже:

5

Шнек распределительный

Заводской номер: КЗК-10-0202770А Количество на модель: 1
КЗК-10-0202770А
1
6

Номер детали на чертеже:

6

Пружина

Заводской номер: КЗК-10-0202840 Количество на модель: 1
КЗК-10-0202840
1
7

Номер детали на чертеже:

7

Пружина

Заводской номер: КЗК-10-0202850 Количество на модель: 1
КЗК-10-0202850
1
8

Номер детали на чертеже:

8

Маслопровод

Заводской номер: КЗК-10-0202870-01 Количество на модель: 1
КЗК-10-0202870-01
1
9

Номер детали на чертеже:

9

Тяга

Заводской номер: КЗК0202040Б-01 Количество на модель: 1
КЗК0202040Б-01
1
10

Номер детали на чертеже:

10

Рычаг

Заводской номер: КЗК0202400В Количество на модель: 1
КЗК0202400В
1
11

Номер детали на чертеже:

11

Рычаг

Заводской номер: КЗК0202410В Количество на модель: 1
КЗК0202410В
1
12

Номер детали на чертеже:

12

Рычаг

Заводской номер: КЗК0202430В Количество на модель: 1
КЗК0202430В
1
13

Номер детали на чертеже:

13

Пружина

Заводской номер: КЗК0202840А Количество на модель: 1
КЗК0202840А
1
14

Номер детали на чертеже:

14

Стяжка

Заводской номер: КЗК0202990А Количество на модель: 1
КЗК0202990А
1
15

Номер детали на чертеже:

15

Контрпривод вариатора

Заводской номер: КЗК-12-0202500Б Количество на модель: 1
КЗК-12-0202500Б
1
16

Номер детали на чертеже:

16

Шкив

Заводской номер: КЗК-12-0202810 Количество на модель: 1
КЗК-12-0202810
1
17

Номер детали на чертеже:

17

Кожух

Заводской номер: КЗК-12-0202960 Количество на модель: 1
КЗК-12-0202960
1
18

Номер детали на чертеже:

18

Кожух

Заводской номер: КЗК-12-0202980А Количество на модель: 1
КЗК-12-0202980А
1
19

Номер детали на чертеже:

19

Кронштейн

Заводской номер: КЗР0202010В-01 Количество на модель: 1
КЗР0202010В-01
1
20

Номер детали на чертеже:

20

Шатун

Заводской номер: КЗР0202030Е Количество на модель: 2
КЗР0202030Е
2
21

Номер детали на чертеже:

21

Рычаг

Заводской номер: КЗР0202190Б-02 Количество на модель: 4
КЗР0202190Б-02
4
22

Номер детали на чертеже:

22

Шкив

Заводской номер: КЗК0202104Б-01 Количество на модель: 1
КЗК0202104Б-01
1
23

Номер детали на чертеже:

23

Шкив

Заводской номер: КЗК-12-0202109А Количество на модель: 1
КЗК-12-0202109А
1
24

Номер детали на чертеже:

24

Крышка

Заводской номер: КЗР0206432А-01 Количество на модель: 3
КЗР0206432А-01
3
25

Номер детали на чертеже:

25

Корпус

Заводской номер: КСН0104101-04 Количество на модель: 3
КСН0104101-04
3
26

Номер детали на чертеже:

26

Подшипник

Заводской номер: 1680208С17 Количество на модель: 5
1680208С17
5
27

Номер детали на чертеже:

27

Ремень

Заводской номер: 38х18-1440Li Количество на модель: 1
38х18-1440Li
1
28

Номер детали на чертеже:

28

Ремень

Заводской номер: 2HB1912La Количество на модель: 1
2HB1912La
1
29

Номер детали на чертеже:

29

Ремень

Заводской номер: 2HB3110La Количество на модель: 1
2HB3110La
1
30

Номер детали на чертеже:

30

Ремень

Заводской номер: 2HB4812La Количество на модель: 1
2HB4812La
1
31

Номер детали на чертеже:

31

Ремень

Заводской номер: 38х18-1500Lp Количество на модель: 1
38х18-1500Lp
1
32

Номер детали на чертеже:

32

Ремень

Заводской номер: 38х18х1500Lp Количество на модель: 1
38х18х1500Lp
1
33

Номер детали на чертеже:

33

Ремень

Заводской номер: 2HBBP1912 Количество на модель: 1
2HBBP1912
1
34

Номер детали на чертеже:

34

Ремень

Заводской номер: 2HBBP3110K Количество на модель: 1
2HBBP3110K
1
35

Номер детали на чертеже:

35

Ремень

Заводской номер: 2HBBP4812K Количество на модель: 1
2HBBP4812K
1
37

Номер детали на чертеже:

37

Ремень

Заводской номер: 2HBBP3110KА Количество на модель: 1
2HBBP3110KА
1
