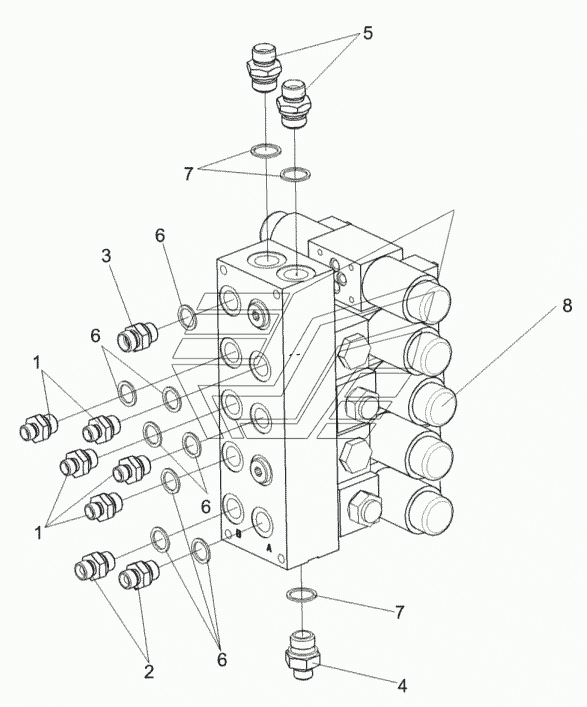

Гидроблок пятисекционный КЗК-10-1-0602300А КЗС-10К Палессе GS10. Каталог 2013г.

Гидросистема рабочих органов и рулевого управления КЗК-10-1-0602000А (вид сзади) КЗС-10К Палессе GS10 Гидроцилиндр КЗК 0602290 КЗС-10К Палессе GS10

Вид отображения:

Детали справа

По ширине экрана

КЗК-10-1-0602300А

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Гидроблок пятисекционный

Заводской номер: КЗК-10-1-0602300А Количество на модель: 1

КЗК-10-1-0602300А

Номер детали на чертеже:

Штуцер

Заводской номер: КВС-1-0602605 Количество на модель: 5

КВС-1-0602605

Номер детали на чертеже:

Штуцер

Заводской номер: КВС-1-0602605-01 Количество на модель: 2

КВС-1-0602605-01

Номер детали на чертеже:

Штуцер

Заводской номер: КВС-1-0602605-03 Количество на модель: 1

КВС-1-0602605-03

Номер детали на чертеже:

Штуцер

Заводской номер: КВС-1-0602606-01 Количество на модель: 1

КВС-1-0602606-01

Номер детали на чертеже:

Штуцер

Заводской номер: УЭС-7-0602665 Количество на модель: 2

УЭС-7-0602665

Номер детали на чертеже:

Прокладка

Заводской номер: G3/8М1-23358 Количество на модель: 8

G3/8М1-23358

Номер детали на чертеже:

Прокладка

Заводской номер: G1/2М1-23358 Количество на модель: 3

G1/2М1-23358

Номер детали на чертеже:

Гидроблок

Заводской номер: GB2-05-KZK10-24V-5K-BY11 Количество на модель: 1

GB2-05-KZK10-24V-5K-BY11

Вернуться в раздел каталога

Номер	КЗК-10-1-0602300А
Наименование	Гидроблок пятисекционный
Кол-во на "Количество"	1
Модель	КЗК-10-1
Подгруппа	0602
Порядковый номер детали	300
