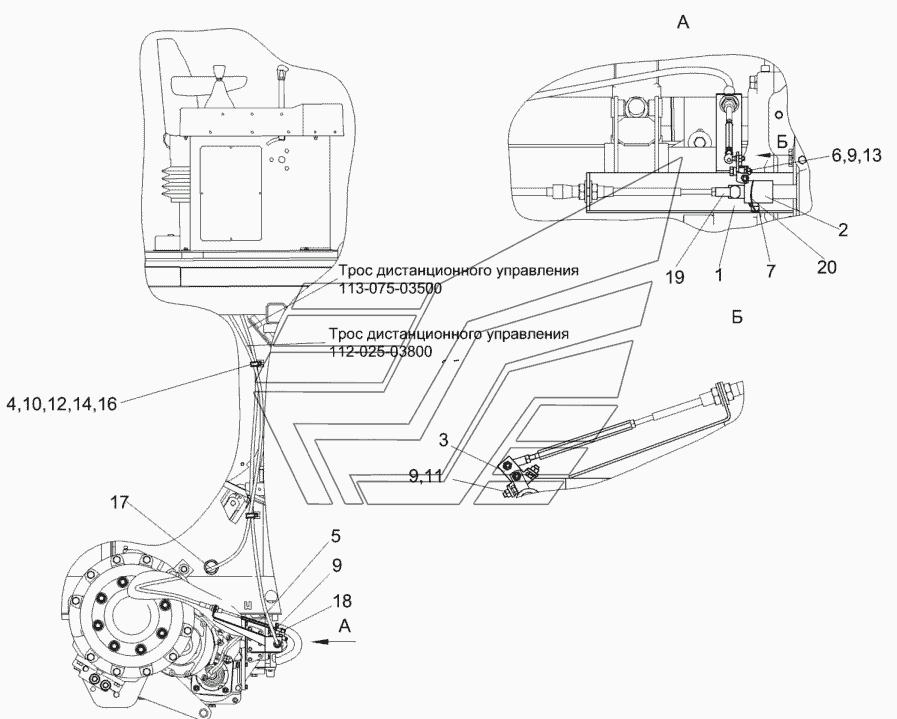

Установка механизма переключения передач КЗК-10-3-0119290 КЗС-10К Палессе GS10. Каталог 2013г.

Колонка привода УЭС 0300710 КЗС-10К Палессе GS10 Установка тросов управления стояночным тормозом КЗК-10-0119100 КЗС-10К Палессе GS10

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка механизма переключения передач

Заводской номер: КЗК-10-3-0119290 Количество на модель: 1
КЗК-10-3-0119290
1
1

Номер детали на чертеже:

1

Кронштейн

Заводской номер: КЗК-10-3-0119360 Количество на модель: 1
КЗК-10-3-0119360
1
2

Номер детали на чертеже:

2

Поводок

Заводской номер: КЗК-10-3-0119370 Количество на модель: 1
КЗК-10-3-0119370
1
3

Номер детали на чертеже:

3

Кулиса

Заводской номер: КЗК-10-3-0119380 Количество на модель: 1
КЗК-10-3-0119380
1
4

Номер детали на чертеже:

4

Хомут

Заводской номер: КЗР0700800-03 Количество на модель: 2
КЗР0700800-03
2
5

Номер детали на чертеже:

5

Тяга

Заводской номер: КЗК-10-3-0119609 Количество на модель: 1
КЗК-10-3-0119609
1
6

Номер детали на чертеже:

6

Болт

Заводской номер: КЗК-10-3-0119611 Количество на модель: 1
КЗК-10-3-0119611
1
7

Номер детали на чертеже:

7

Болт штока

Заводской номер: 3518020-46366 Количество на модель: 1
3518020-46366
1
8

Номер детали на чертеже:

8

Болт М6-6gх12-7798

Заводской номер: БолтМ6-6gх12-7798 Количество на модель: 2
БолтМ6-6gх12-7798
2
9

Номер детали на чертеже:

9

Болт М6-6gх14-7798

Заводской номер: БолтМ6-6gх14-7798 Количество на модель: 6
БолтМ6-6gх14-7798
6
10

Номер детали на чертеже:

10

Болт М8-6gх20-7802

Заводской номер: БолтМ8-6gх20-7802 Количество на модель: 2
БолтМ8-6gх20-7802
2
11

Номер детали на чертеже:

11

Гайка М6-6G-5915

Заводской номер: ГайкаМ6-6G-5915 Количество на модель: 8
ГайкаМ6-6G-5915
8
12

Номер детали на чертеже:

12

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 2
ГайкаМ8-6G-5915
2
13

Номер детали на чертеже:

13

Шайба 6Т.65Г-6402

Заводской номер: Шайба6Т.65Г-6402 Количество на модель: 7
Шайба6Т.65Г-6402
7
14

Номер детали на чертеже:

14

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 2
Шайба8Т.65Г-6402
2
15

Номер детали на чертеже:

15

Шайба C.6.01-11371

Заводской номер: ШайбаC.6.01-11371 Количество на модель: 6
ШайбаC.6.01-11371
6
16

Номер детали на чертеже:

16

Шайба C.8.01-11371

Заводской номер: ШайбаC.8.01-11371 Количество на модель: 4
ШайбаC.8.01-11371
4
17

Номер детали на чертеже:

17

Втулка

Заводской номер: 500-1015079 Количество на модель: 1
500-1015079
1
18

Номер детали на чертеже:

18

Шарнир угловой

Заводской номер: Арт.026820612 Количество на модель: 1
Арт.026820612
1
19

Номер детали на чертеже:

19

Шарнир угловой

Заводской номер: Арт.026820816 Количество на модель: 1
Арт.026820816
1
20

Номер детали на чертеже:

20

Проволока

Заводской номер: 1,6-О-Ч–3282 Количество на модель:
1,6-О-Ч–3282
