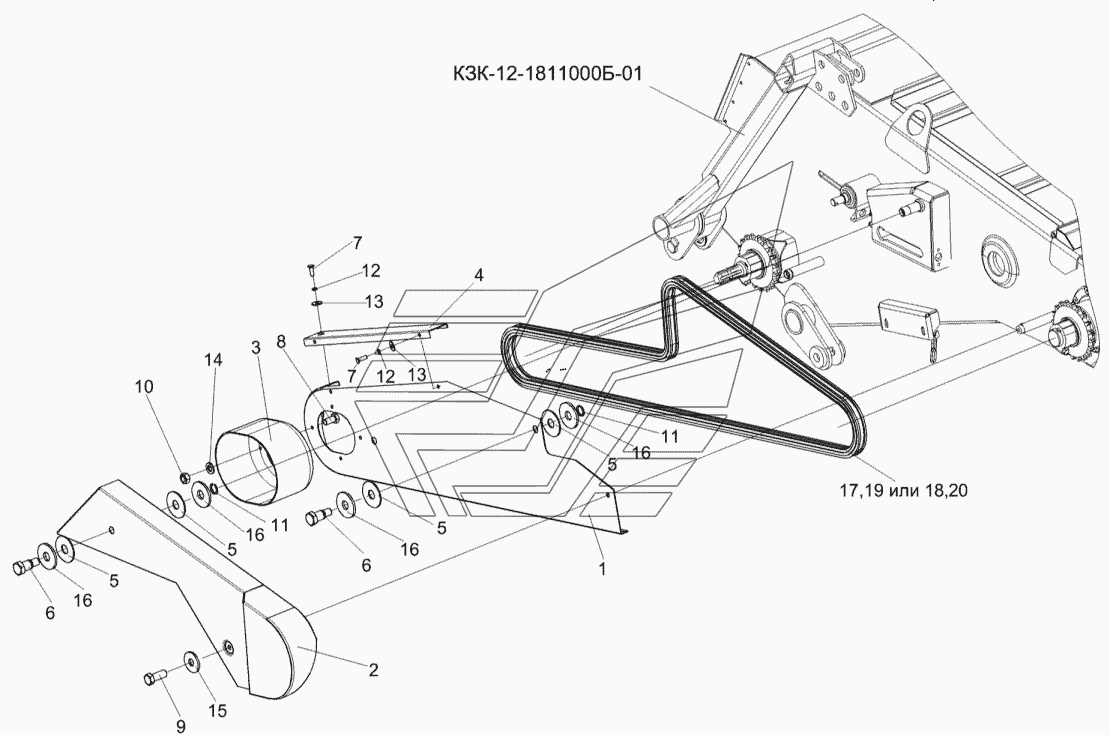

Установка ограждений КЗК-12-1800140 и КЗК-12-1800160 КЗС-10К Палессе GS10. Каталог 2013г.

Установка трубы КЗК 1770010-01 КЗС-10К Палессе GS10 Установка вала КЗК-12-1800611 КЗС-10К Палессе GS10

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Ограждение

Заводской номер: КЗК-12-1800140 Количество на модель: 1
КЗК-12-1800140
1

Номер детали на чертеже:

Ограждение

Заводской номер: КЗК-12-1800160 Количество на модель: 1
КЗК-12-1800160
1
1

Номер детали на чертеже:

1

Ограждение

Заводской номер: КЗК-12-1800150 Количество на модель: 1
КЗК-12-1800150
1
2

Номер детали на чертеже:

2

Ограждение

Заводской номер: КЗК-12-1800170 Количество на модель: 1
КЗК-12-1800170
1
3

Номер детали на чертеже:

3

Колпак

Заводской номер: КЗК-12-1800006 Количество на модель: 1
КЗК-12-1800006
1
4

Номер детали на чертеже:

4

Крышка

Заводской номер: КЗК-12-1800476 Количество на модель: 1
КЗК-12-1800476
1
5

Номер детали на чертеже:

5

Прокладка

Заводской номер: КЗР1525002 Количество на модель: 4
КЗР1525002
4
6

Номер детали на чертеже:

6

Винт

Заводской номер: КЗР1525606 Количество на модель: 2
КЗР1525606
2
7

Номер детали на чертеже:

7

Болт М6-6gх12-7798

Заводской номер: БолтМ6-6gх12-7798 Количество на модель: 3
БолтМ6-6gх12-7798
3
8

Номер детали на чертеже:

8

Болт М8-6gх16-7796

Заводской номер: БолтМ8-6gх16-7796 Количество на модель: 4
БолтМ8-6gх16-7796
4
9

Номер детали на чертеже:

9

Болт М10-6gх25-7796

Заводской номер: БолтМ10-6gх25-7796 Количество на модель: 3
БолтМ10-6gх25-7796
3
10

Номер детали на чертеже:

10

Гайка M8-6G-5915

Заводской номер: ГайкаM8-6G-5915 Количество на модель: 4
ГайкаM8-6G-5915
4
11

Номер детали на чертеже:

11

Кольцо В12-13940

Заводской номер: КольцоВ12-13940 Количество на модель: 2
КольцоВ12-13940
2
12

Номер детали на чертеже:

12

Шайба 6.65Г-6402

Заводской номер: Шайба6.65Г-6402 Количество на модель: 3
Шайба6.65Г-6402
3
13

Номер детали на чертеже:

13

Шайба А.6.01-6958

Заводской номер: ШайбаА.6.01-6958 Количество на модель: 3
ШайбаА.6.01-6958
3
14

Номер детали на чертеже:

14

Шайба А.8.01-6958

Заводской номер: ШайбаА.8.01-6958 Количество на модель: 4
ШайбаА.8.01-6958
4
15

Номер детали на чертеже:

15

Шайба А.10.01-6958

Заводской номер: ШайбаА.10.01-6958 Количество на модель: 7
ШайбаА.10.01-6958
7
16

Номер детали на чертеже:

16

Шайба А.12.01-6958

Заводской номер: ШайбаА.12.01-6958 Количество на модель: 4
ШайбаА.12.01-6958
4
17

Номер детали на чертеже:

17

Звено к цепи

Заводской номер: Звено Количество на модель: 1
Звено
1
19

Номер детали на чертеже:

19

Цепь

Заводской номер: ЦЕП0004055 Количество на модель: 1
ЦЕП0004055
1
20

Номер детали на чертеже:

20

Цепь 16 В-1

Заводской номер: ЦЕП0004074 Количество на модель: 1
ЦЕП0004074
1
