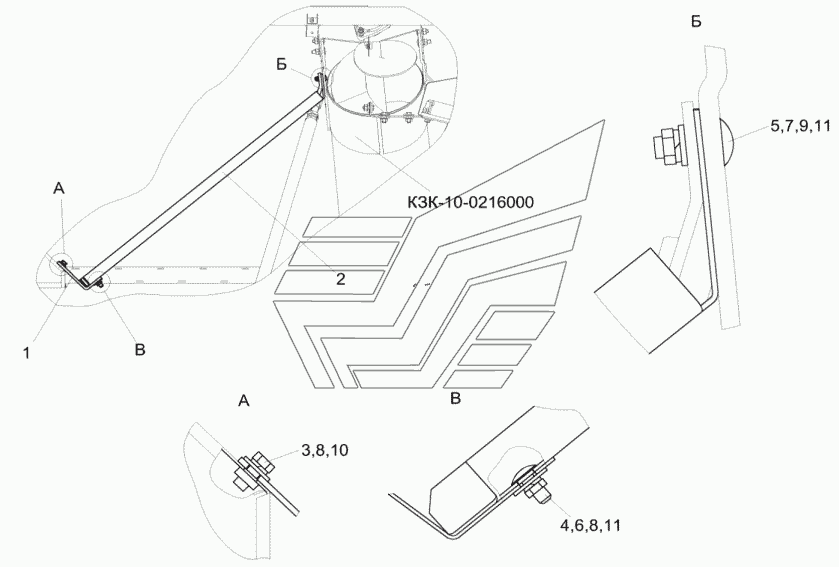

Установка пробоотборника КЗК-10-3-0203350 КЗС-10К Палессе GS10. Каталог 2013г.

Звездочка КЗР 0219070Б КЗС-10К Палессе GS10 Шнек с отводом КЗК-12-0206000А КЗС-10К Палессе GS10

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка пробоотборника

Заводской номер: КЗК-10-3-0203350 Количество на модель: 1
КЗК-10-3-0203350
1
1

Номер детали на чертеже:

1

Опора

Заводской номер: КЗК-10-3-0203418 Количество на модель: 1
КЗК-10-3-0203418
1
2

Номер детали на чертеже:

2

Кронштейн

Заводской номер: КЗК-10-3-0203419 Количество на модель: 1
КЗК-10-3-0203419
1
3

Номер детали на чертеже:

3

Болт М8-6gх20-7796

Заводской номер: БолтМ8-6gх20-7796 Количество на модель: 2
БолтМ8-6gх20-7796
2
4

Номер детали на чертеже:

4

Болт М8-6gх20-7802

Заводской номер: БолтМ8-6gх20-7802 Количество на модель: 1
БолтМ8-6gх20-7802
1
5

Номер детали на чертеже:

5

Болт М10-6gх25-7802

Заводской номер: БолтМ10-6gх25-7802 Количество на модель: 2
БолтМ10-6gх25-7802
2
6

Номер детали на чертеже:

6

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 1
ГайкаМ8-6G-5915
1
7

Номер детали на чертеже:

7

Гайка М10-6G-5915

Заводской номер: ГайкаМ10-6G-5915 Количество на модель: 2
ГайкаМ10-6G-5915
2
8

Номер детали на чертеже:

8

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 3
Шайба8Т.65Г-6402
3
9

Номер детали на чертеже:

9

Шайба 10Т.65Г-6402

Заводской номер: Шайба10Т.65Г-6402 Количество на модель: 2
Шайба10Т.65Г-6402
2
10

Номер детали на чертеже:

10

Шайба С8.01-6958

Заводской номер: ШайбаС8.01-6958 Количество на модель: 2
ШайбаС8.01-6958
2
11

Номер детали на чертеже:

11

Шайба С10.01-6958

Заводской номер: ШайбаС10.01-6958 Количество на модель: 3
ШайбаС10.01-6958
3
