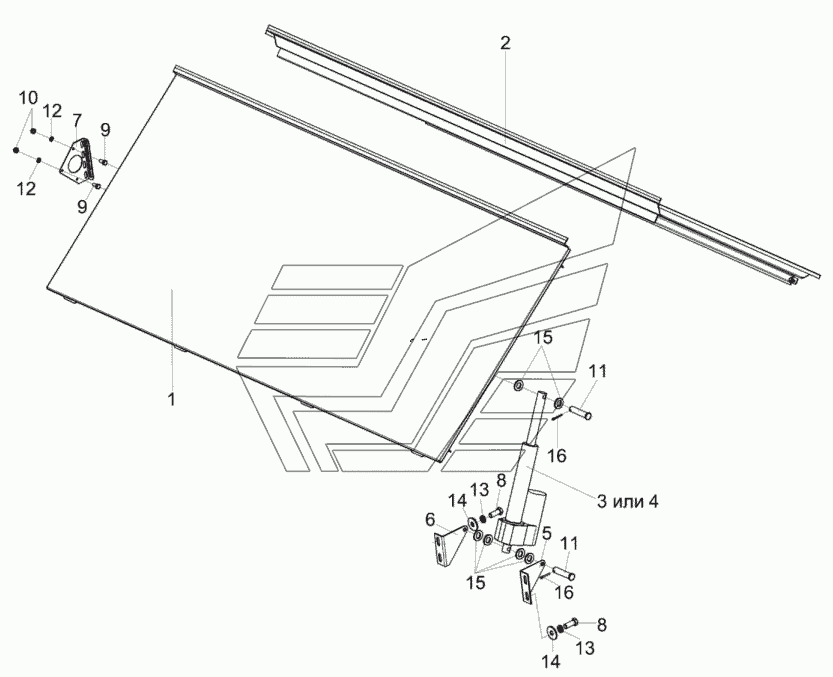

Установка крыши КЗК-10-0204370Б КЗС-10К Палессе GS10. Каталог 2013г.

Установка крыши КЗК-10-0204370Б КЗС-10К Палессе GS10 Шторы КЗК-10-0204330А и КЗК-10-0204340А КЗС-10К Палессе GS10

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка крыши

Заводской номер: КЗК-10-0204370Б Количество на модель:
КЗК-10-0204370Б
1

Номер детали на чертеже:

1

Панель

Заводской номер: КЗК-10-0204390Б Количество на модель: 1
КЗК-10-0204390Б
1
2

Номер детали на чертеже:

2

Панель

Заводской номер: КЗК-10-0204400А Количество на модель: 1
КЗК-10-0204400А
1
3

Номер детали на чертеже:

3

Электромgханизм бункера

Заводской номер: КЗК-10-0701380-02 Количество на модель: 1
КЗК-10-0701380-02
1
4

Номер детали на чертеже:

4

Электромgханизм бункера

Заводской номер: КЗК-10-0701390-02 Количество на модель: 1
КЗК-10-0701390-02
1
5

Номер детали на чертеже:

5

Кронштейн

Заводской номер: КЗК-10-0204466 Количество на модель: 1
КЗК-10-0204466
1
6

Номер детали на чертеже:

6

Кронштейн

Заводской номер: КЗК-10-020466-01 Количество на модель: 1
КЗК-10-020466-01
1
7

Номер детали на чертеже:

7

Кронштейн

Заводской номер: КЗК-10-0204479 Количество на модель: 1
КЗК-10-0204479
1
8

Номер детали на чертеже:

8

Болт М10-6gх25-7796

Заводской номер: БолтМ10-6gх25-7796 Количество на модель: 4
БолтМ10-6gх25-7796
4
9

Номер детали на чертеже:

9

Болт М6-6gх14-7798

Заводской номер: БолтМ6-6gх14-7798 Количество на модель: 28
БолтМ6-6gх14-7798
28
10

Номер детали на чертеже:

10

Гайка М6-6G-5915

Заводской номер: ГайкаМ6-6G-5915 Количество на модель: 26
ГайкаМ6-6G-5915
26
11

Номер детали на чертеже:

11

Ось 6-12 b12х55-9650

Заводской номер: Ось6-12b12х55-9650 Количество на модель: 2
Ось6-12b12х55-9650
2
12

Номер детали на чертеже:

12

Шайба 6Т.65Г-6402

Заводской номер: Шайба6Т.65Г-6402 Количество на модель: 33
Шайба6Т.65Г-6402
33
13

Номер детали на чертеже:

13

Шайба 10Т-6402

Заводской номер: Шайба10Т-6402 Количество на модель: 4
Шайба10Т-6402
4
14

Номер детали на чертеже:

14

Шайба С10.01-6958

Заводской номер: ШайбаС10.01-6958 Количество на модель: 4
ШайбаС10.01-6958
4
15

Номер детали на чертеже:

15

Шайба С12.01-11371

Заводской номер: ШайбаС12.01-11371 Количество на модель: 6
ШайбаС12.01-11371
6
16

Номер детали на чертеже:

16

Шплинт 3,2х18-397

Заводской номер: Шплинт3,2х18-397 Количество на модель: 2
Шплинт3,2х18-397
2
