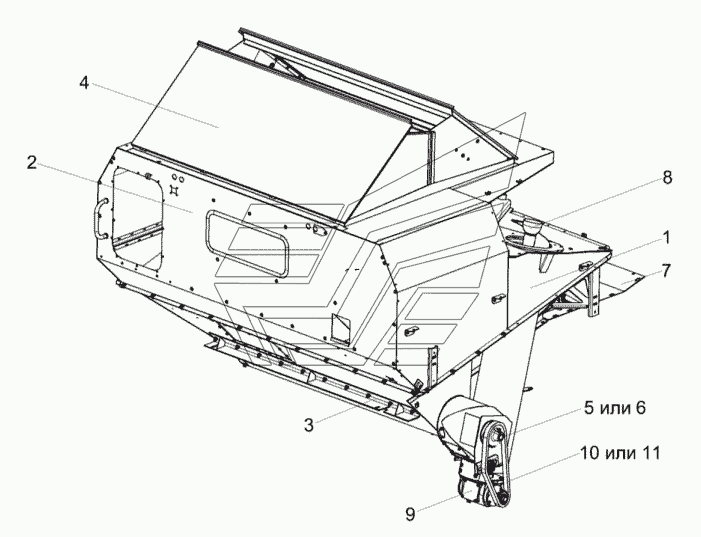

Бункер КЗК-10-3-0203000 (общий вид) КЗС-10К Палессе GS10. Каталог 2013г.

Установка колес КЗК-10-0111100 КЗС-10К Палессе GS10 Бункер КЗК-10-3-0203000 КЗС-10К Палессе GS10

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Бункер

Заводской номер: КЗК-10-3-0203000 Количество на модель: 1
КЗК-10-3-0203000
1
1

Номер детали на чертеже:

1

Основание

Заводской номер: КЗК-10-3-0203010 Количество на модель: 1
КЗК-10-3-0203010
1
2

Номер детали на чертеже:

2

Проставка

Заводской номер: КЗК-10-3-0203020 Количество на модель: 1
КЗК-10-3-0203020
1
3

Номер детали на чертеже:

3

Балка

Заводской номер: КЗК-10-0203030 Количество на модель: 1
КЗК-10-0203030
1
4

Номер детали на чертеже:

4

Установка крыши

Заводской номер: КЗК-10-0204370Б Количество на модель: 1
КЗК-10-0204370Б
1
5

Номер детали на чертеже:

5

Шнек

Заводской номер: КЗК-10-0206040 Количество на модель: 1
КЗК-10-0206040
1
6

Номер детали на чертеже:

6

Шнек

Заводской номер: КЗК-10-0206160 Количество на модель: 1
КЗК-10-0206160
1
7

Номер детали на чертеже:

7

Настил

Заводской номер: КЗК-10-0229270 Количество на модель: 1
КЗК-10-0229270
1
8

Номер детали на чертеже:

8

Шнек наклонный

Заводской номер: КЗК-12-0206260 Количество на модель: 1
КЗК-12-0206260
1
9

Номер детали на чертеже:

9

Редуктор

Заводской номер: КЗК-12-0209100-01 Количество на модель: 1
КЗК-12-0209100-01
1
10

Номер детали на чертеже:

10

Цепь

Заводской номер: ЦЕП0004008 Количество на модель: 1
ЦЕП0004008
1
11

Номер детали на чертеже:

11

Цепь

Заводской номер: ЦЕП0000009 Количество на модель: 1
ЦЕП0000009
1
