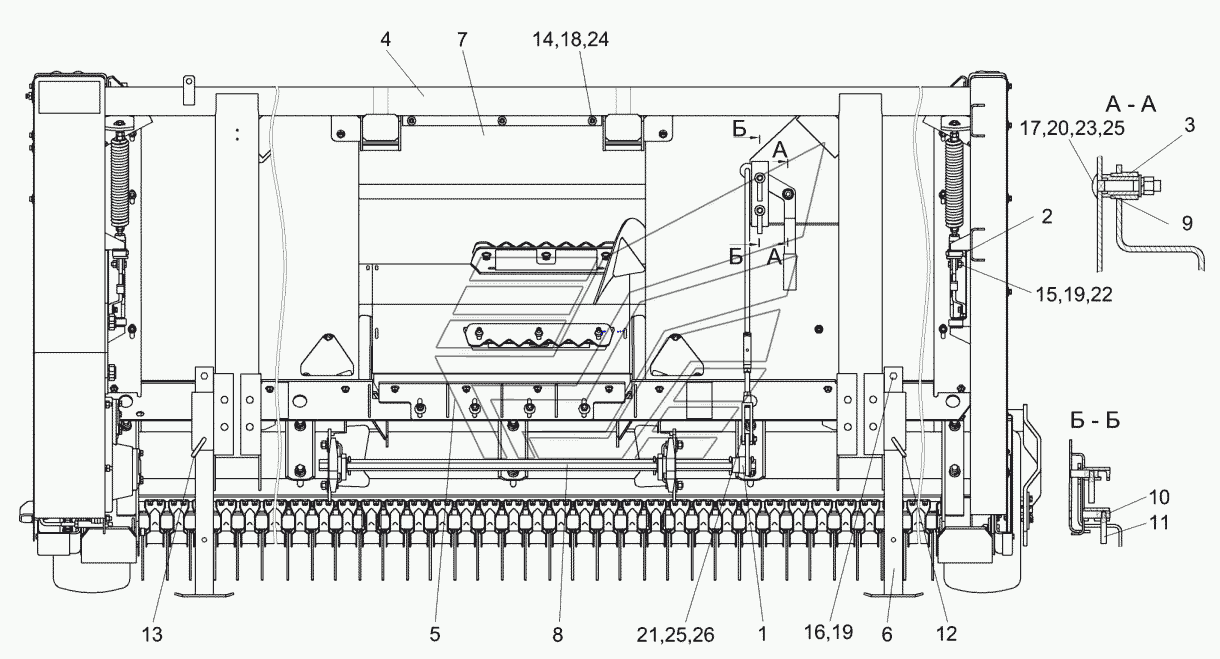

Подборщик КВС-4-3900000 (вид спереди) (лист 1) КВС-4-3900000. Каталог 2010г.

Подборщик КВС-4-3900000 (вид сбоку) (лист 5) КВС-4-3900000 Подборщик КВС-4-3900000 (вид спереди) (лист 2) КВС-4-3900000

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Подборщик

Заводской номер: КВС-4-3900000 Количество на модель:
КВС-4-3900000
1

Номер детали на чертеже:

1

Рычаг

Заводской номер: КВС0550080 Количество на модель: 1
КВС0550080
1
2

Номер детали на чертеже:

2

Упор

Заводской номер: КВС-4-3900060 Количество на модель: 2
КВС-4-3900060
2
3

Номер детали на чертеже:

3

Рукоятка

Заводской номер: КВС-4-3900260-01 Количество на модель: 1
КВС-4-3900260-01
1
4

Номер детали на чертеже:

4

Рама

Заводской номер: КВС-4-3901230Б Количество на модель: 1
КВС-4-3901230Б
1
5

Номер детали на чертеже:

5

Кронштейн

Заводской номер: КВС-4-3901270Э Количество на модель: 1
КВС-4-3901270Э
1
6

Номер детали на чертеже:

6

Стойка

Заводской номер: KBС-4-3913010 Количество на модель: 2
KBС-4-3913010
2
7

Номер детали на чертеже:

7

Пластина

Заводской номер: КВС-4-3900008 Количество на модель: 1
КВС-4-3900008
1
8

Номер детали на чертеже:

8

Вал фиксатора

Заводской номер: КВС-4-3900643 Количество на модель: 1
КВС-4-3900643
1
9

Номер детали на чертеже:

9

Втулка

Заводской номер: КВС-4-3900657 Количество на модель: 1
КВС-4-3900657
1
10

Номер детали на чертеже:

10

Ось

Заводской номер: КВС-4-3900658 Количество на модель: 2
КВС-4-3900658
2
11

Номер детали на чертеже:

11

Рукоятка

Заводской номер: КВС-4-3900659 Количество на модель: 1
КВС-4-3900659
1
12

Номер детали на чертеже:

12

Фиксатор

Заводской номер: КПР9100629 Количество на модель: 1
КПР9100629
1
13

Номер детали на чертеже:

13

Фиксатор

Заводской номер: КПР9100629-01 Количество на модель: 1
КПР9100629-01
1
14

Номер детали на чертеже:

14

Болт М8-6eх25-7796

Заводской номер: БолтМ8-6eх25-7796 Количество на модель: 7
БолтМ8-6eх25-7796
7
15

Номер детали на чертеже:

15

Болт М10-6eх35-7796

Заводской номер: БолтМ10-6eх35-7796 Количество на модель: 6
БолтМ10-6eх35-7796
6
16

Номер детали на чертеже:

16

Болт М10-6eх60-7796

Заводской номер: БолтМ10-6eх60-7796 Количество на модель: 2
БолтМ10-6eх60-7796
2
17

Номер детали на чертеже:

17

Болт М12-6eх70-7802

Заводской номер: БолтМ12-6eх70-7802 Количество на модель: 1
БолтМ12-6eх70-7802
1
18

Номер детали на чертеже:

18

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 85
ГайкаМ8-6G-5915
85
19

Номер детали на чертеже:

19

Гайка М10-6G-5915

Заводской номер: ГайкаМ10-6G-5915 Количество на модель: 26
ГайкаМ10-6G-5915
26
20

Номер детали на чертеже:

20

Гайка М12-6G-5915

Заводской номер: ГайкаМ12-6G-5915 Количество на модель: 51
ГайкаМ12-6G-5915
51
21

Номер детали на чертеже:

21

Ось 6-12 b12х40-9650

Заводской номер: 6-12b12х40-9650 Количество на модель: 1
6-12b12х40-9650
1
22

Номер детали на чертеже:

22

Шайба 10Т.65Г-6402

Заводской номер: Шайба10Т.65Г-6402 Количество на модель: 29
Шайба10Т.65Г-6402
29
23

Номер детали на чертеже:

23

Шайба 12Т.65Г-6402

Заводской номер: Шайба12Т.65Г-6402 Количество на модель: 58
Шайба12Т.65Г-6402
58
24

Номер детали на чертеже:

24

Шайба

Заводской номер: ШайбаА8.01-6958 Количество на модель: 17
ШайбаА8.01-6958
17
25

Номер детали на чертеже:

25

Шайба С.12.01-11371

Заводской номер: ШайбаС.12.01-11371 Количество на модель: 25
ШайбаС.12.01-11371
25
26

Номер детали на чертеже:

26

Шплинт 3,2х20-397

Заводской номер: Шплинт3,2х20-397 Количество на модель: 4
Шплинт3,2х20-397
4
