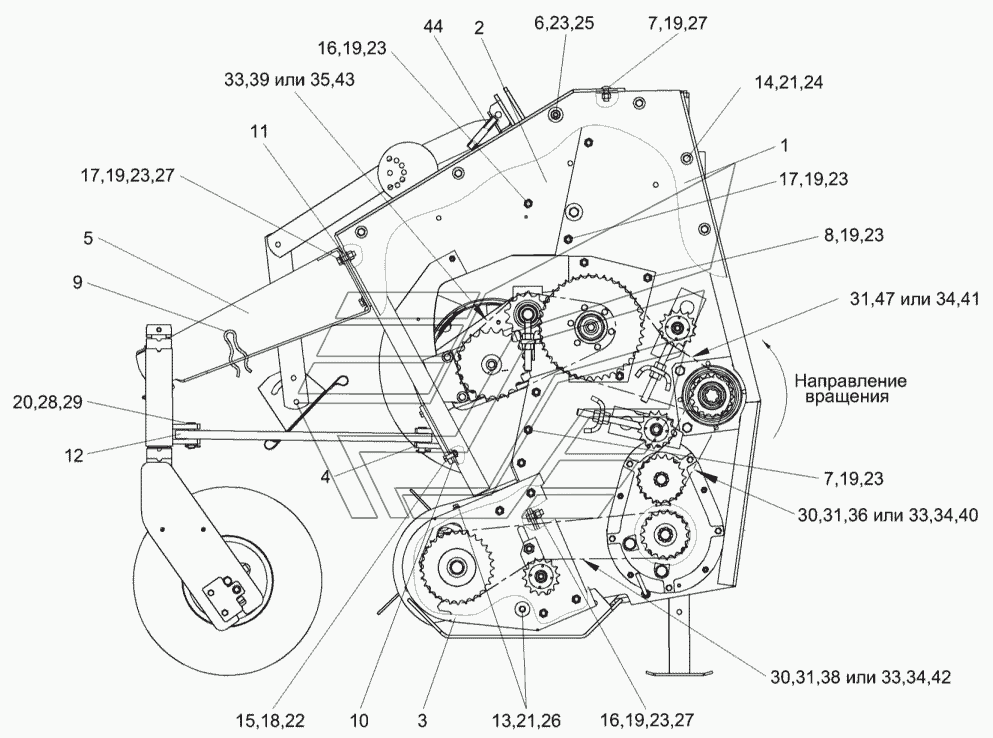

Подборщик КВС-4-3900000 (вид сбоку) (лист 1) КВС-4-3900000. Каталог 2010г.

Подборщик КВС-4-3900000 (вид сбоку) (лист 2) КВС-4-3900000

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Подборщик

Заводской номер: КВС-4-3900000 Количество на модель:
КВС-4-3900000
1

Номер детали на чертеже:

1

Ограждение

Заводской номер: КВС-4-3900070 Количество на модель: 1
КВС-4-3900070
1
2

Номер детали на чертеже:

2

Боковина

Заводской номер: КВС-4-3900310 Количество на модель: 1
КВС-4-3900310
1
3

Номер детали на чертеже:

3

Кожух

Заводской номер: КВС-4-3903090-02 Количество на модель: 1
КВС-4-3903090-02
1
4

Номер детали на чертеже:

4

Кронштейн

Заводской номер: КВС-4-3920050 Количество на модель: 2
КВС-4-3920050
2
5

Номер детали на чертеже:

5

Рама колёс

Заводской номер: КВС-4-3920150 Количество на модель: 1
КВС-4-3920150
1
6

Номер детали на чертеже:

6

Палец

Заводской номер: КВС-4-3900601 Количество на модель: 1
КВС-4-3900601
1
7

Номер детали на чертеже:

7

Болт

Заводской номер: КВС-4-3900644 Количество на модель: 9
КВС-4-3900644
9
8

Номер детали на чертеже:

8

Болт

Заводской номер: КВС-4-3900644-01 Количество на модель: 8
КВС-4-3900644-01
8
9

Номер детали на чертеже:

9

Шплинт

Заводской номер: КВС-4-3900645 Количество на модель: 2
КВС-4-3900645
2
10

Номер детали на чертеже:

10

Прокладка

Заводской номер: КВС-4-3920403 Количество на модель: 10
КВС-4-3920403
10
11

Номер детали на чертеже:

11

Пластина

Заводской номер: КВС-4-3920443 Количество на модель: 8
КВС-4-3920443
8
12

Номер детали на чертеже:

12

Тяга

Заводской номер: КВС-4-3920446 Количество на модель: 2
КВС-4-3920446
2
13

Номер детали на чертеже:

13

Болт М8-6eх25-7796

Заводской номер: БолтМ8-6eх25-7796 Количество на модель: 7
БолтМ8-6eх25-7796
7
14

Номер детали на чертеже:

14

Болт М8-6eх20-7796

Заводской номер: БолтМ8-6eх20-7796 Количество на модель: 11
БолтМ8-6eх20-7796
11
15

Номер детали на чертеже:

15

Болт М10-6eх30-7796

Заводской номер: БолтМ10-6eх30-7796 Количество на модель: 4
БолтМ10-6eх30-7796
4
16

Номер детали на чертеже:

16

Болт М12-6eх35-7796

Заводской номер: БолтМ12-6eх35-7796 Количество на модель: 9
БолтМ12-6eх35-7796
9
17

Номер детали на чертеже:

17

Болт М12-6eх40-7796

Заводской номер: БолтМ12-6eх40-7796 Количество на модель: 12
БолтМ12-6eх40-7796
12
18

Номер детали на чертеже:

18

Гайка М10-6G-5915

Заводской номер: ГайкаМ10-6G-5915 Количество на модель: 26
ГайкаМ10-6G-5915
26
19

Номер детали на чертеже:

19

Гайка М12-6G-5915

Заводской номер: ГайкаМ12-6G-5915 Количество на модель: 51
ГайкаМ12-6G-5915
51
20

Номер детали на чертеже:

20

Ось 6-16 b12х65-9650

Заводской номер: 6-16b12х65-9650 Количество на модель: 4
6-16b12х65-9650
4
21

Номер детали на чертеже:

21

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 181
Шайба8Т.65Г-6402
181
22

Номер детали на чертеже:

22

Шайба 10Т.65Г-6402

Заводской номер: Шайба10Т.65Г-6402 Количество на модель: 29
Шайба10Т.65Г-6402
29
23

Номер детали на чертеже:

23

Шайба 12Т.65Г-6402

Заводской номер: Шайба12Т.65Г-6402 Количество на модель: 58
Шайба12Т.65Г-6402
58
24

Номер детали на чертеже:

24

Шайба

Заводской номер: ШайбаА8.01-6958 Количество на модель: 17
ШайбаА8.01-6958
17
25

Номер детали на чертеже:

25

Шайба А12.01-6958

Заводской номер: ШайбаА12.01-6958 Количество на модель: 5
ШайбаА12.01-6958
5
26

Номер детали на чертеже:

26

Шайба С.8.01-11371

Заводской номер: ШайбаС.8.01-11371 Количество на модель: 170
ШайбаС.8.01-11371
170
27

Номер детали на чертеже:

27

Шайба С.12.01-11371

Заводской номер: ШайбаС.12.01-11371 Количество на модель: 25
ШайбаС.12.01-11371
25
28

Номер детали на чертеже:

28

Шайба С.16.01-11371

Заводской номер: ШайбаС.16.01-11371 Количество на модель: 9
ШайбаС.16.01-11371
9
29

Номер детали на чертеже:

29

Шплинт 4х25-397

Заводской номер: Шплинт4х25-397 Количество на модель: 4
Шплинт4х25-397
4
30

Номер детали на чертеже:

30

Звено к цепи

Заводской номер: Звено Количество на модель: 2
Звено
2
33

Номер детали на чертеже:

33

Звено П-12А-1 с шплинтом ISO 606

Заводской номер: П-12А-1 Количество на модель: 2
П-12А-1
2
34

Номер детали на чертеже:

34

Звено C-12 A-1

Заводской номер: C-12A-1 Количество на модель: 3
C-12A-1
3
35

Номер детали на чертеже:

35

Звено

Заводской номер: C-16A-1 Количество на модель: 1
C-16A-1
1
36

Номер детали на чертеже:

36

Цепь

Заводской номер: Цепь Количество на модель: 1
Цепь
1
40

Номер детали на чертеже:

40

Звено переходное 12 А-1

Заводской номер: 12А-1 Количество на модель: 1
12А-1
1
43

Номер детали на чертеже:

43

Цепь

Заводской номер: 16А-1 Количество на модель: 1
16А-1
1
44

Номер детали на чертеже:

44

Трубка

Заводской номер: Трубка Количество на модель: 1
Трубка
1
