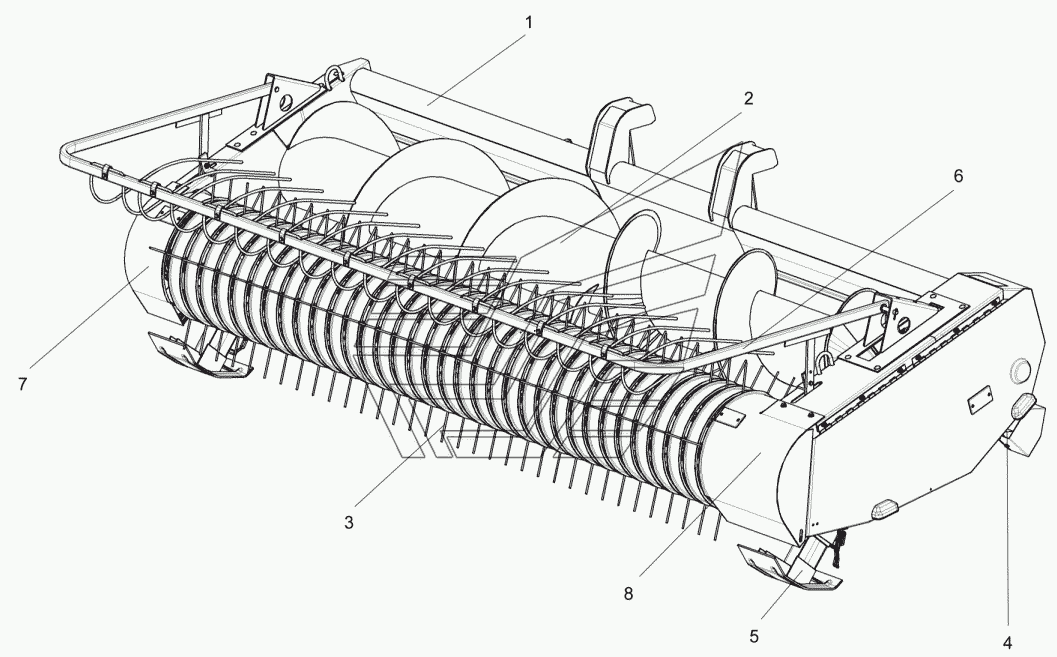

Подборщик КВС-1-3900000 КВС-1-3900000. Каталог 2007г.

Рама КВС-1-3901000. Скаты. Башмаки. Стойка КВС-1-3900000

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Устройство подбирающее

Заводской номер: КВС-1-3901000 Количество на модель: 1
КВС-1-3901000
1
2

Номер детали на чертеже:

2

Шнек

Заводской номер: КВС-1-3902000 Количество на модель: 1
КВС-1-3902000
1
3

Номер детали на чертеже:

3

Устройство подбирающее

Заводской номер: КВС-1-3903000 Количество на модель: 1
КВС-1-3903000
1
4

Номер детали на чертеже:

4

Контрпривод

Заводской номер: КВС-1-3906000 Количество на модель: 1
КВС-1-3906000
1
5

Номер детали на чертеже:

5

Башмак

Заводской номер: КВС-1-3908000 Количество на модель: 2
КВС-1-3908000
2
6

Номер детали на чертеже:

6

Устройство прижимное

Заводской номер: КВС-1-3909000 Количество на модель: 1
КВС-1-3909000
1
7

Номер детали на чертеже:

7

Скат правый

Заводской номер: КВС-1-3911000 Количество на модель: 1
КВС-1-3911000
1
8

Номер детали на чертеже:

8

Скат левый

Заводской номер: КВС-1-3912000 Количество на модель: 1
КВС-1-3912000
1
Рама КВС-1-3901000. Скаты. Башмаки. Стойка КВС-1-3900000
