Граблина КВС-1-3903030 КВС-1-3900000. Каталог 2007г.

Граблина КВС-1-3903020 КВС-1-3900000 Эксцентрик с роликом КВС-1-3903070 КВС-1-3900000

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

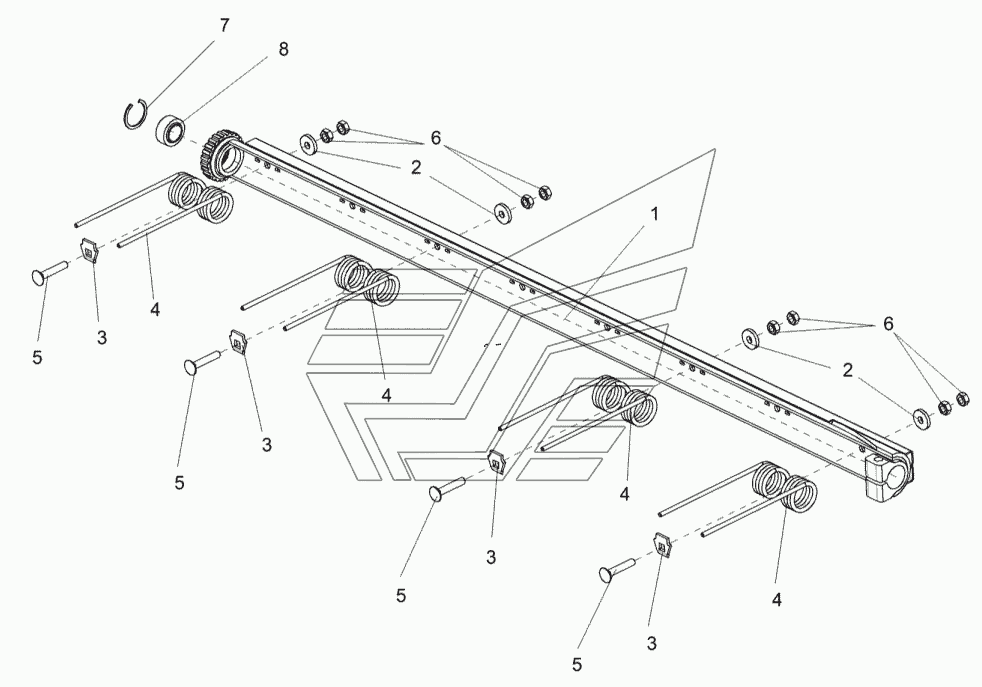

Номер детали на чертеже:

Граблина

Заводской номер: КВС-1-3903030 Количество на модель: 5
КВС-1-3903030
5
1

Номер детали на чертеже:

1

Держатель граблин

Заводской номер: КВС-1-3903050 Количество на модель: 1
КВС-1-3903050
1
2

Номер детали на чертеже:

2

Шайба

Заводской номер: КЗР0221417 Количество на модель: 8
КЗР0221417
8
3

Номер детали на чертеже:

3

Шайба зуба

Заводской номер: ПБ16.01.418 Количество на модель: 8
ПБ16.01.418
8
4

Номер детали на чертеже:

4

Зуб пружинный

Заводской номер: ПБ16.01.607 Количество на модель: 8
ПБ16.01.607
8
5

Номер детали на чертеже:

5

Болт М10-6ех55-7802

Заводской номер: БолтМ10-6ех55-7802 Количество на модель: 8
БолтМ10-6ех55-7802
8
6

Номер детали на чертеже:

6

Гайка М10-6Н-5915

Заводской номер: ГайкаМ10-6Н-5915 Количество на модель: 16
ГайкаМ10-6Н-5915
16
7

Номер детали на чертеже:

7

Кольцо

Заводской номер: В42-13941 Количество на модель: 1
В42-13941
1
8

Номер детали на чертеже:

8

Подшипник ШС25-3635

Заводской номер: ШС25-3635 Количество на модель: 1
ШС25-3635
1
