Привод шнека КВС-1-3900000. Каталог 2007г.

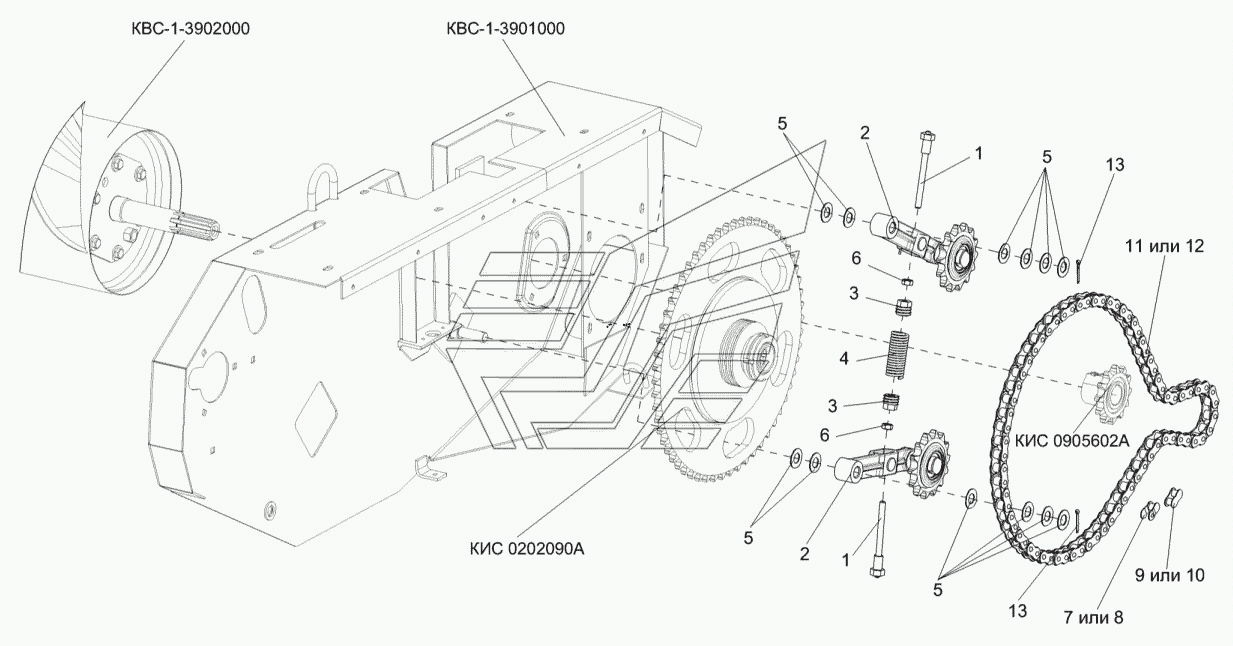

Установка привода подбирающего устройства и шнека КВС-1-3900000 Ролик натяжной КИС 0916000 КВС-1-3900000

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Шнек

Заводской номер: КВС-1-3902000 Количество на модель:
КВС-1-3902000

Номер детали на чертеже:

Звездочка

Заводской номер: КИС0905602А Количество на модель:
КИС0905602А

Номер детали на чертеже:

Устройство подбирающее

Заводской номер: КВС-1-3901000 Количество на модель:
КВС-1-3901000

Номер детали на чертеже:

Муфта фрикционная

Заводской номер: КИС0202090А Количество на модель:
КИС0202090А
1

Номер детали на чертеже:

1

Тяга

Заводской номер: КИС0633000 Количество на модель: 2
КИС0633000
2
2

Номер детали на чертеже:

2

Ролик натяжной

Заводской номер: КИС0916000 Количество на модель: 2
КИС0916000
2
3

Номер детали на чертеже:

3

Пробка

Заводской номер: КИС0600103 Количество на модель: 2
КИС0600103
2
4

Номер детали на чертеже:

4

Пружина

Заводской номер: КИС0900601 Количество на модель: 1
КИС0900601
1
5

Номер детали на чертеже:

5

Шайба регулировочная

Заводской номер: КУЖ0100411 Количество на модель: 12
КУЖ0100411
12
6

Номер детали на чертеже:

6

Гайка М10-6G-5915

Заводской номер: ГайкаМ10-6G-5915 Количество на модель: 2
ГайкаМ10-6G-5915
2
7

Номер детали на чертеже:

7

Звено к цепи

Заводской номер: Звено Количество на модель: 1
Звено
1
8

Номер детали на чертеже:

8

Звено

Заводской номер: C-16B-1 Количество на модель: 1
C-16B-1
1
10

Номер детали на чертеже:

10

Звено

Заводской номер: П-16B-1 Количество на модель: 1
П-16B-1
1
11

Номер детали на чертеже:

11

Цепь

Заводской номер: Цепь Количество на модель: 1
Цепь
1
12

Номер детали на чертеже:

12

Звено соединительное

Заводской номер: 16B-1 Количество на модель: 1
16B-1
1
13

Номер детали на чертеже:

13

Шплинт 4х32-397

Заводской номер: Шплинт4х32-397 Количество на модель: 2
Шплинт4х32-397
2
Установка привода подбирающего устройства и шнека КВС-1-3900000 Ролик натяжной КИС 0916000 КВС-1-3900000
