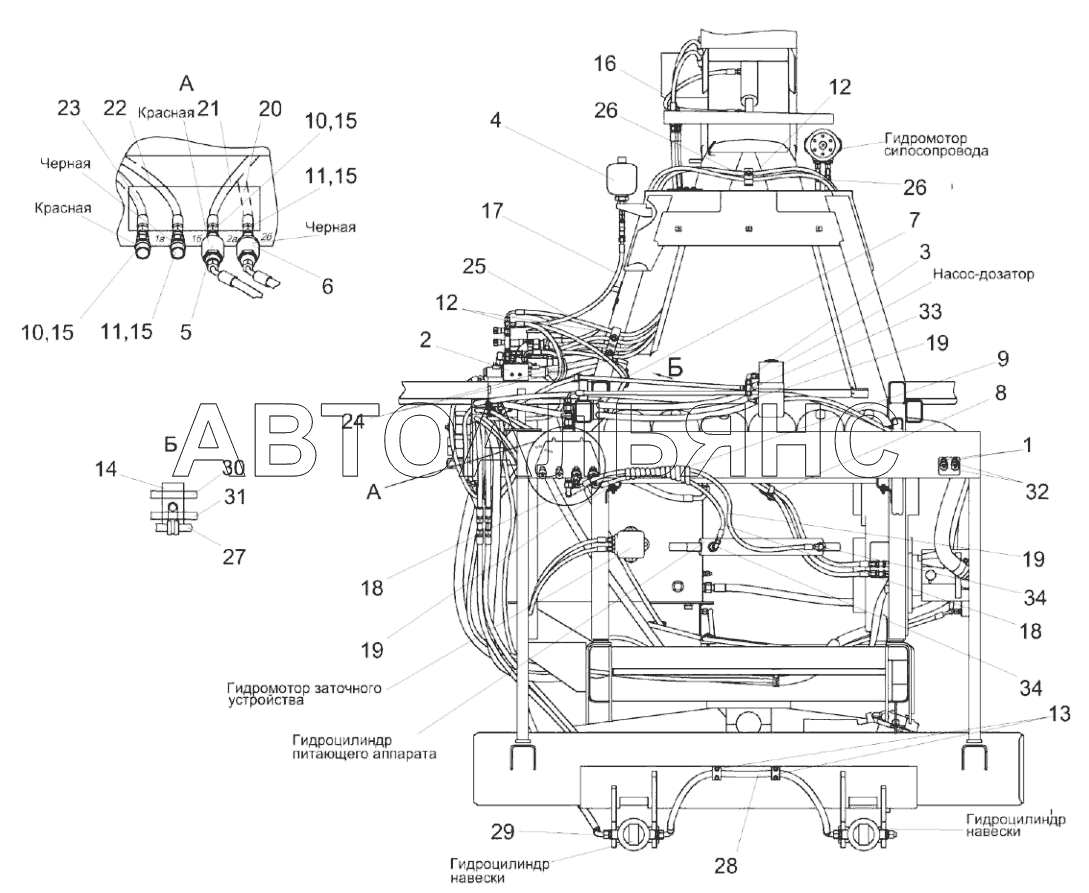

Гидросистема рулевого управления и силовых гидроцилиндров КВК-2-0602000 (лист 4) КВК-8060. Каталог 2021г.

Гидросистема рулевого управления и силовых гидроцилиндров КВК-2-0602000 (лист 3) КВК-8060 Гидроблок навески КВК-6-0602300 КВК-8060

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Гидросистема рулевого управления и силовых гидроцилиндров

Заводской номер: КВК-2-0602000 Количество на модель: 1
КВК-2-0602000
1
1

Номер детали на чертеже:

1

Штуцер

Заводской номер: ГШУ 0624010-01 Количество на модель: 6
ГШУ 0624010-01
6
2

Номер детали на чертеже:

2

Гидроблок пятисекционный

Заводской номер: КВК-2-0602310 Количество на модель: 1
КВК-2-0602310
1
3

Номер детали на чертеже:

3

Угольник

Заводской номер: EW08LOMDCF Количество на модель: 6
EW08LOMDCF
6
4

Номер детали на чертеже:

4

Пневмогидроаккумулятор

Заводской номер: КВ К 0602410 Количество на модель: 1
КВ К 0602410
1
5

Номер детали на чертеже:

5

Полумуфта

Заводской номер: КВ К 0602660 Количество на модель: 1
КВ К 0602660
1
6

Номер детали на чертеже:

6

Полумуфта

Заводской номер: КВ К 0602660-01 Количество на модель: 1
КВ К 0602660-01
1
7

Номер детали на чертеже:

7

Хомут

Заводской номер: КГС 0115770 Количество на модель: 6
КГС 0115770
6
8

Номер детали на чертеже:

8

Хомут

Заводской номер: КГС 0115770-04 Количество на модель: 2
КГС 0115770-04
2
9

Номер детали на чертеже:

9

Оплетка

Заводской номер: ОПЛ 0600016-13 Количество на модель: 9
ОПЛ 0600016-13
9
10

Номер детали на чертеже:

10

Заглушка

Заводской номер: HS04-0-RT001 Количество на модель: 2
HS04-0-RT001
2
11

Номер детали на чертеже:

11

Заглушка

Заводской номер: HS04-0-SW001 Количество на модель: 2
HS04-0-SW001
2
12

Номер детали на чертеже:

12

Зажим

Заводской номер: 214/14 PPH Количество на модель: 10
214/14 PPH
10
13

Номер детали на чертеже:

13

Зажим

Заводской номер: 321,3 PPH Количество на модель: 6
321,3 PPH
6
14

Номер детали на чертеже:

14

Зажим

Заводской номер: 321,3/21,3 PPH Количество на модель: 3
321,3/21,3 PPH
3
15

Номер детали на чертеже:

15

Муфта

Заводской номер: HS04-1-N0814 Количество на модель: 4
HS04-1-N0814
4
16

Номер детали на чертеже:

16

Рукав высокого давления

Заводской номер: РВД 6-1SC-М14х1,5-24°-500- 0°-90° Количество на модель: 2
РВД 6-1SC-М14х1,5-24°-500- 0°-90°
2
17

Номер детали на чертеже:

17

Рукав высокого давления

Заводской номер: РВД 6-1SC-М14Х1,5-24°-800 Количество на модель: 1
РВД 6-1SC-М14Х1,5-24°-800
1
18

Номер детали на чертеже:

18

Рукав высокого давления

Заводской номер: РВД 6-1SC-М14х1,5-24°-700- 0°-90° Количество на модель: 1
РВД 6-1SC-М14х1,5-24°-700- 0°-90°
1
19

Номер детали на чертеже:

19

Рукав высокого давления

Заводской номер: РВД 6-1SC-М14х1,5-24°- 1000-0°-90° Количество на модель: 2
РВД 6-1SC-М14х1,5-24°- 1000-0°-90°
2
20

Номер детали на чертеже:

20

Рукав высокого давления

Заводской номер: РВД 6-1SC-М14х1,5-24°- 1600-0°-90° Количество на модель: 1
РВД 6-1SC-М14х1,5-24°- 1600-0°-90°
1
21

Номер детали на чертеже:

21

Рукав высокого давления

Заводской номер: РВД 6-1SC-М14х1,5-24°- 1650-0°-90° Количество на модель: 1
РВД 6-1SC-М14х1,5-24°- 1650-0°-90°
1
22

Номер детали на чертеже:

22

Рукав высокого давления

Заводской номер: РВД 6-1SC-М14х1,5-24°- 1700-0°-90° Количество на модель: 2
РВД 6-1SC-М14х1,5-24°- 1700-0°-90°
2
23

Номер детали на чертеже:

23

Рукав высокого давления

Заводской номер: РВД 6-1SC-М14х1,5-24°-1750-0°-90° Количество на модель: 1
РВД 6-1SC-М14х1,5-24°-1750-0°-90°
1
24

Номер детали на чертеже:

24

Рукав высокого давления

Заводской номер: РВД 6-1SC-М14Х1,5-24°-1800-0°-90° Количество на модель: 1
РВД 6-1SC-М14Х1,5-24°-1800-0°-90°
1
25

Номер детали на чертеже:

25

Рукав высокого давления

Заводской номер: РВД 6-1SC-М14х1,5-24°- 1860-0°-90° Количество на модель: 2
РВД 6-1SC-М14х1,5-24°- 1860-0°-90°
2
26

Номер детали на чертеже:

26

Рукав высокого давления

Заводской номер: РВД 6-1SC-М14х1,5-24°- 2900-0°-90° Количество на модель: 2
РВД 6-1SC-М14х1,5-24°- 2900-0°-90°
2
27

Номер детали на чертеже:

27

Рукав высокого давления

Заводской номер: РВД 6-1SC-М14х1,5-24°- 6200-0°-90° Количество на модель: 1
РВД 6-1SC-М14х1,5-24°- 6200-0°-90°
1
28

Номер детали на чертеже:

28

Рукав высокого давления

Заводской номер: РВД 12-2SC-М22х1,5-24°- 1260-90°-90° Количество на модель: 1
РВД 12-2SC-М22х1,5-24°- 1260-90°-90°
1
29

Номер детали на чертеже:

29

Рукав высокого давления

Заводской номер: РВД 12-2SC-М22х1,5-24°- 1840-0°-90° Количество на модель: 1
РВД 12-2SC-М22х1,5-24°- 1840-0°-90°
1
30

Номер детали на чертеже:

30

Рукав высокого давления

Заводской номер: РВД 12-2SC-М22х1,5-24°- 2400-0°-45° Количество на модель: 1
РВД 12-2SC-М22х1,5-24°- 2400-0°-45°
1
31

Номер детали на чертеже:

31

Рукав высокого давления

Заводской номер: РВД 12-2SC-М22х1,5-24°- 2700-0°-45° Количество на модель: 1
РВД 12-2SC-М22х1,5-24°- 2700-0°-45°
1
32

Номер детали на чертеже:

32

Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия)

Заводской номер: АВ20-11/ВО8L Количество на модель: 5
АВ20-11/ВО8L
5
33

Номер детали на чертеже:

33

Тройник

Заводской номер: EL08LOMDCF Количество на модель: 5
EL08LOMDCF
5
