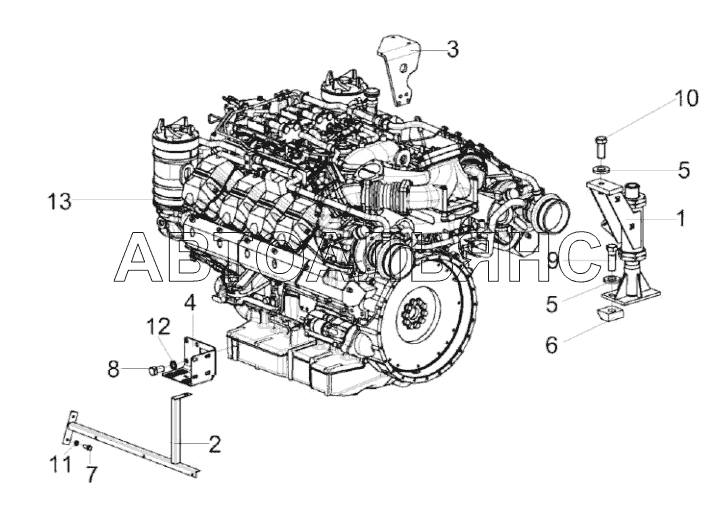

Установка двигателя КВК-2-0150000 (лист 6) КВК-8060. Каталог 2021г.

Установка двигателя КВК-2-0150000 (лист 5) КВК-8060 Установка компрессора КВК-2-0121030 КВК-8060

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка двигателя

Заводской номер: KB K-2-0150000 Количество на модель: 1
KB K-2-0150000
1
1

Номер детали на чертеже:

1

Опора

Заводской номер: KB K-2-0150520 Количество на модель: 1
KB K-2-0150520
1
2

Номер детали на чертеже:

2

Кронштейн

Заводской номер: KBK0150100 Количество на модель: 1
KBK0150100
1
3

Номер детали на чертеже:

3

Кронштейн

Заводской номер: KB K-2-0150407 Количество на модель: 1
KB K-2-0150407
1
4

Номер детали на чертеже:

4

Кронштейн

Заводской номер: KB K-2-0150408 Количество на модель: 1
KB K-2-0150408
1
5

Номер детали на чертеже:

5

Шайба

Заводской номер: KBC-1-0100471 Количество на модель: 10
KBC-1-0100471
10
6

Номер детали на чертеже:

6

Вкладыш

Заводской номер: УЭС 0000503 Количество на модель: 4
УЭС 0000503
4
7

Номер детали на чертеже:

7

Болт М8-6eХ20-7796

Заводской номер: Болт М8-6eХ20-7796 Количество на модель: 2
Болт М8-6eХ20-7796
2
8

Номер детали на чертеже:

8

Болт

Заводской номер: Болт М16-6eХ30-7796 Количество на модель: 4
Болт М16-6eХ30-7796
4
9

Номер детали на чертеже:

9

Болт

Заводской номер: Болт М20Х1,5-6eХ60-7796 Количество на модель: 6
Болт М20Х1,5-6eХ60-7796
6
10

Номер детали на чертеже:

10

Болт

Заводской номер: Болт М20Х1,5-6eХ45-7796 Количество на модель: 2
Болт М20Х1,5-6eХ45-7796
2
11

Номер детали на чертеже:

11

Шайба 8Т.65Г-6402

Заводской номер: Шайба 8Т.65Г-6402 Количество на модель: 22
Шайба 8Т.65Г-6402
22
12

Номер детали на чертеже:

12

Шайба

Заводской номер: Шайба 16Т.65Г-6402 Количество на модель: 4
Шайба 16Т.65Г-6402
4
13

Номер детали на чертеже:

13

Двигатель

Заводской номер: D9508 A7-00 Количество на модель: 1
D9508 A7-00
1
