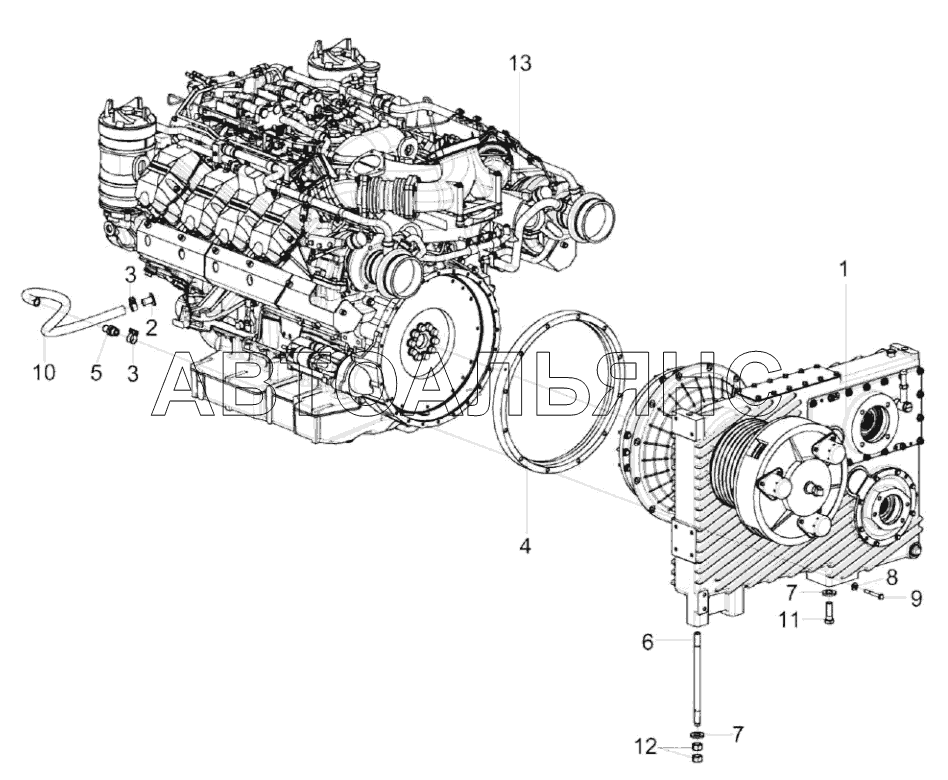

Установка двигателя КВК-2-0150000 (лист 3) КВК-8060. Каталог 2021г.

Установка двигателя КВК-2-0150000 (лист 2) КВК-8060 Установка двигателя КВК-2-0150000 (лист 4) КВК-8060

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка двигателя

Заводской номер: KBK-2-0150000 Количество на модель: 1
KBK-2-0150000
1
1

Номер детали на чертеже:

1

Главный привод

Заводской номер: KBK-2-0151000 Количество на модель: 1
KBK-2-0151000
1
2

Номер детали на чертеже:

2

Пробка

Заводской номер: УЭС 0400130 Количество на модель: 1
УЭС 0400130
1
3

Номер детали на чертеже:

3

Хомут стяжной

Заводской номер: УЭС 0400590 Количество на модель: 2
УЭС 0400590
2
4

Номер детали на чертеже:

4

Проставка

Заводской номер: КВК-2-0150102 Количество на модель: 1
КВК-2-0150102
1
5

Номер детали на чертеже:

5

Штуцер

Заводской номер: KB К-2-0150601 Количество на модель: 1
KB К-2-0150601
1
6

Номер детали на чертеже:

6

Шпилька

Заводской номер: КВК0150613 Количество на модель: 2
КВК0150613
2
7

Номер детали на чертеже:

7

Шайба

Заводской номер: КВС-1-0100471 Количество на модель: 10
КВС-1-0100471
10
8

Номер детали на чертеже:

8

Шайба

Заводской номер: КСН 0100665-01 Количество на модель: 12
КСН 0100665-01
12
9

Номер детали на чертеже:

9

Болт

Заводской номер: УЭС-6-0400602-04 Количество на модель: 12
УЭС-6-0400602-04
12
10

Номер детали на чертеже:

10

Рукав

Заводской номер: РНД 0200012-65 Количество на модель: 1
РНД 0200012-65
1
11

Номер детали на чертеже:

11

Болт

Заводской номер: Болт М20Х1,5-6eХ60-7796 Количество на модель: 6
Болт М20Х1,5-6eХ60-7796
6
12

Номер детали на чертеже:

12

Гайка

Заводской номер: Гайка М20Х1,5-6G-5915 Количество на модель: 4
Гайка М20Х1,5-6G-5915
4
13

Номер детали на чертеже:

13

Двигатель

Заводской номер: D9508 A7-00 Количество на модель: 1
D9508 A7-00
1
