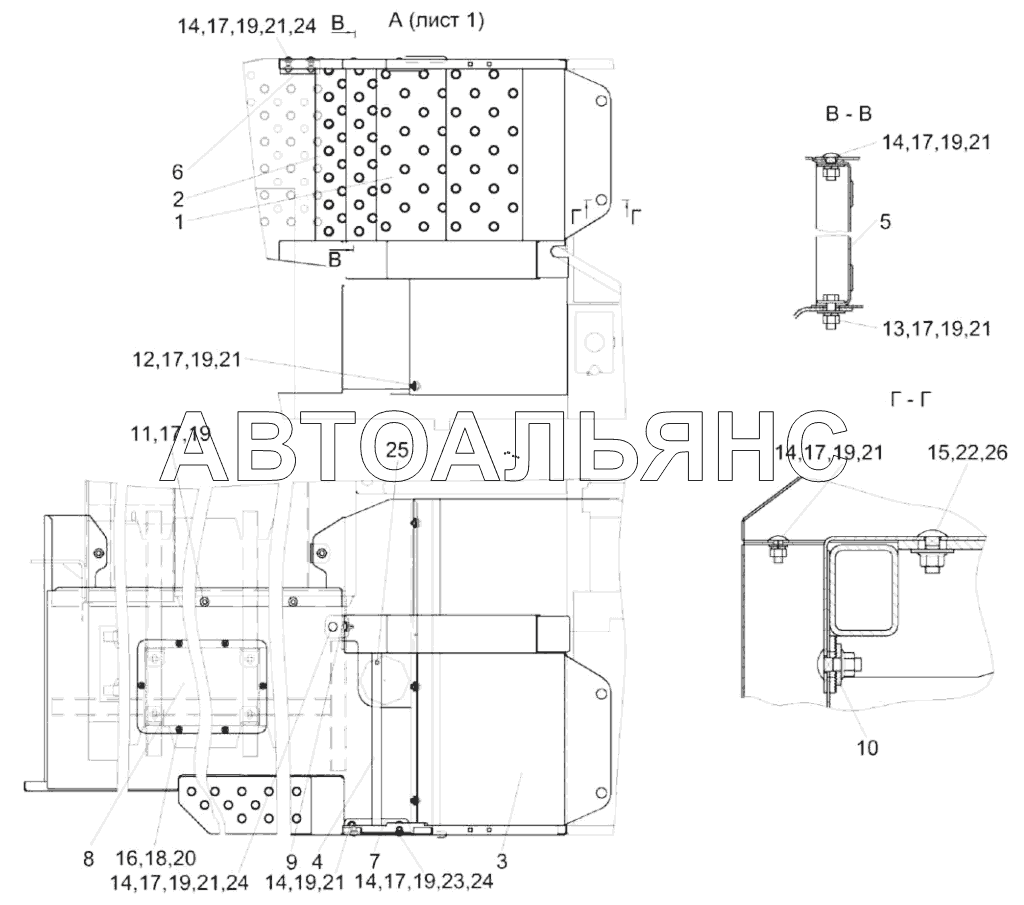

Установка трапа и ограждений КВК 0175000 (лист 2) КВК-8060. Каталог 2021г.

Установка трапа и ограждений КВК 0175000 (лист 1) КВК-8060 Гидросистема КВК-2-0600000 КВК-8060

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка трапа и ограждений

Заводской номер: КВК0175000 Количество на модель: 1
КВК0175000
1
1

Номер детали на чертеже:

1

Трап

Заводской номер: КВК0175010 Количество на модель: 1
КВК0175010
1
2

Номер детали на чертеже:

2

Ступенька

Заводской номер: КВК0175030 Количество на модель: 1
КВК0175030
1
3

Номер детали на чертеже:

3

Ограждение

Заводской номер: КВК0175090 Количество на модель: 1
КВК0175090
1
4

Номер детали на чертеже:

4

Стяжка

Заводской номер: КВК0175150 Количество на модель: 1
КВК0175150
1
5

Номер детали на чертеже:

5

Ступенька

Заводской номер: КВК0175421 Количество на модель: 1
КВК0175421
1
6

Номер детали на чертеже:

6

Уголок

Заводской номер: КВК0175426 Количество на модель: 1
КВК0175426
1
7

Номер детали на чертеже:

7

Уголок

Заводской номер: КВК0175426-01 Количество на модель: 1
КВК0175426-01
1
8

Номер детали на чертеже:

8

Крышка

Заводской номер: КВК0175448 Количество на модель: 1
КВК0175448
1
9

Номер детали на чертеже:

9

Уголок

Заводской номер: КВК0175442 Количество на модель: 1
КВК0175442
1
10

Номер детали на чертеже:

10

Уплотнение

Заводской номер: УЭС 1000005 Количество на модель: 2
УЭС 1000005
2
11

Номер детали на чертеже:

11

Болт

Заводской номер: Болт М8-6eХ16 7796 Количество на модель: 4
Болт М8-6eХ16 7796
4
12

Номер детали на чертеже:

12

Болт

Заводской номер: Болт М8-6eХ20 7796 Количество на модель: 17
Болт М8-6eХ20 7796
17
13

Номер детали на чертеже:

13

Болт

Заводской номер: Болт М8-6eХ25 7796 Количество на модель: 6
Болт М8-6eХ25 7796
6
14

Номер детали на чертеже:

14

Болт

Заводской номер: Болт М8-6eХ25 7802 Количество на модель: 1
Болт М8-6eХ25 7802
1
15

Номер детали на чертеже:

15

Болт

Заводской номер: Болт М12-6eХ35-7802 Количество на модель: 8
Болт М12-6eХ35-7802
8
16

Номер детали на чертеже:

16

Винт

Заводской номер: Винт B.М6-6eХ12 17473 Количество на модель: 6
Винт B.М6-6eХ12 17473
6
17

Номер детали на чертеже:

17

Гайка

Заводской номер: Гайка М8-6G 5915 Количество на модель: 40
Гайка М8-6G 5915
40
18

Номер детали на чертеже:

18

Шайба

Заводской номер: Шайба 6.65Г 6402 Количество на модель: 14
Шайба 6.65Г 6402
14
19

Номер детали на чертеже:

19

Шайба

Заводской номер: Шайба 8Т.65Г 6402 Количество на модель: 43
Шайба 8Т.65Г 6402
43
20

Номер детали на чертеже:

20

Шайба

Заводской номер: Шайба C 6.01-6958 Количество на модель: 22
Шайба C 6.01-6958
22
21

Номер детали на чертеже:

21

Шайба

Заводской номер: Шайба C 8.01 6958 Количество на модель: 54
Шайба C 8.01 6958
54
22

Номер детали на чертеже:

22

Шайба

Заводской номер: Шайба C 12.01 6958 Количество на модель: 8
Шайба C 12.01 6958
8
23

Номер детали на чертеже:

23

Шайба

Заводской номер: Шайба C.8.01 11371 Количество на модель: 6
Шайба C.8.01 11371
6
24

Номер детали на чертеже:

24

Шайба

Заводской номер: Шайба C.10.01 11371 Количество на модель: 6
Шайба C.10.01 11371
6
25

Номер детали на чертеже:

25

Болт

Заводской номер: Болт DIN 6921-М10Х20-8.8-A-A3G Количество на модель: 1
Болт DIN 6921-М10Х20-8.8-A-A3G
1
26

Номер детали на чертеже:

26

Гайка

Заводской номер: Гайка DIN 6923 М12-8-A-A3G Количество на модель: 12
Гайка DIN 6923 М12-8-A-A3G
12
