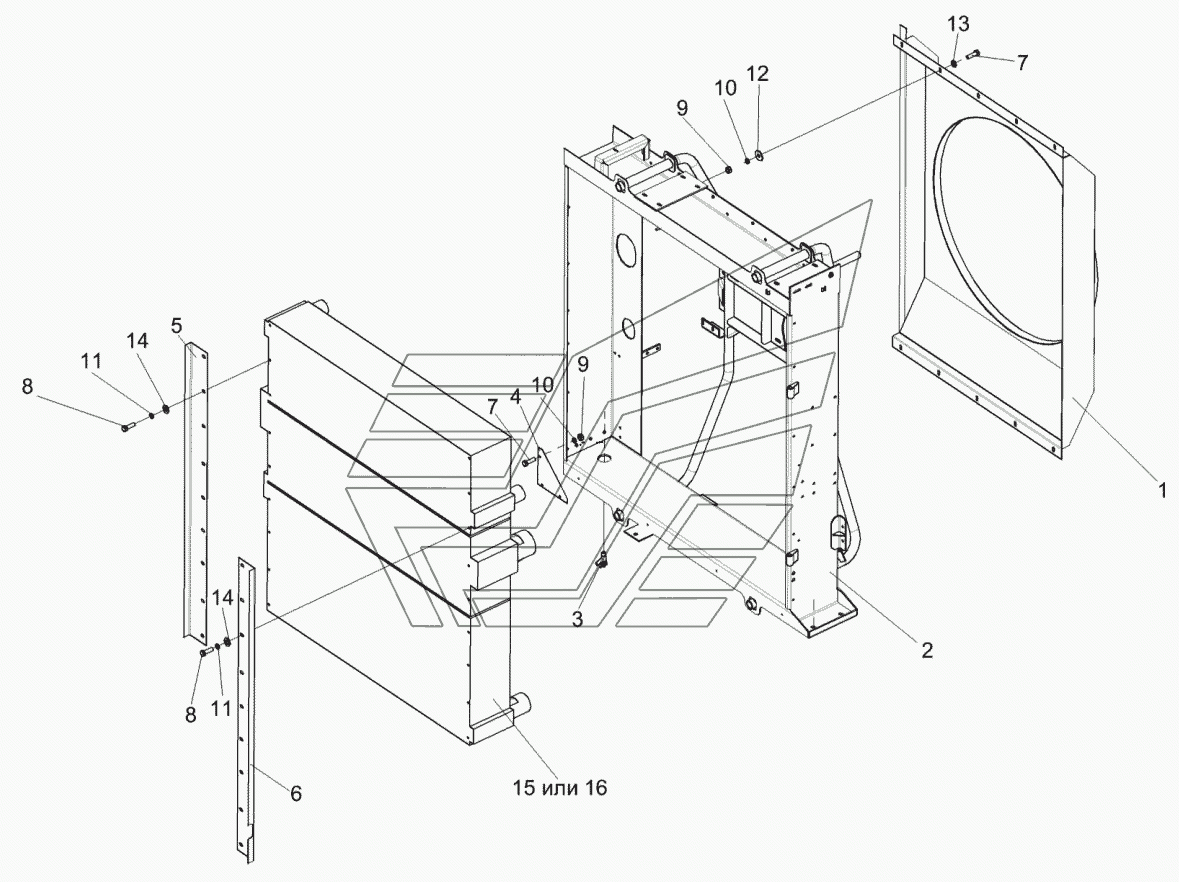

Установка радиатора КВК 0152010 КВК-8060. Каталог 2012г.

Установка блока радиаторов КВК 0152000 КВК-8060 Воздухозаборник КВК 0155000 (лист 1) КВК-8060

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка радиатора

Заводской номер: КВК0152010 Количество на модель: 1
КВК0152010
1
1

Номер детали на чертеже:

1

Диффузор

Заводской номер: КВК0152040 Количество на модель: 1
КВК0152040
1
2

Номер детали на чертеже:

2

Корпус радиаторов

Заводской номер: КВК0152020 Количество на модель: 1
КВК0152020
1
2

Номер детали на чертеже:

2

Корпус радиаторов

Заводской номер: КВК0152050 Количество на модель: 1
КВК0152050
1
3

Номер детали на чертеже:

3

Кран сливной

Заводской номер: УЭС-7-0400770 Количество на модель: 1
УЭС-7-0400770
1
4

Номер детали на чертеже:

4

Уголок

Заводской номер: КВК0152427 Количество на модель: 1
КВК0152427
1
5

Номер детали на чертеже:

5

Кронштейн

Заводской номер: КВК0152416 Количество на модель: 1
КВК0152416
1
6

Номер детали на чертеже:

6

Кронштейн

Заводской номер: КВК0152417 Количество на модель: 1
КВК0152417
1
7

Номер детали на чертеже:

7

Болт М8-6eх25-7796

Заводской номер: БолтМ8-6eх25-7796 Количество на модель: 15
БолтМ8-6eх25-7796
15
8

Номер детали на чертеже:

8

Болт М10-6eх25-7796

Заводской номер: БолтМ10-6eх25-7796 Количество на модель: 18
БолтМ10-6eх25-7796
18
9

Номер детали на чертеже:

9

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 15
ГайкаМ8-6G-5915
15
10

Номер детали на чертеже:

10

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 15
Шайба8Т.65Г-6402
15
11

Номер детали на чертеже:

11

Шайба 10Т.65Г-6402

Заводской номер: Шайба10Т.65Г-6402 Количество на модель: 18
Шайба10Т.65Г-6402
18
12

Номер детали на чертеже:

12

Шайба A 8.01-6958

Заводской номер: ШайбаA8.01-6958 Количество на модель: 22
ШайбаA8.01-6958
22
13

Номер детали на чертеже:

13

Шайба C.8.01-11371

Заводской номер: ШайбаC.8.01-11371 Количество на модель: 12
ШайбаC.8.01-11371
12
14

Номер детали на чертеже:

14

Шайба C.10.01-11371

Заводской номер: ШайбаC.10.01-11371 Количество на модель: 18
ШайбаC.10.01-11371
18
15

Номер детали на чертеже:

15

Теплообменник

Заводской номер: Б8060К.1301.0000 Количество на модель: 1
Б8060К.1301.0000
1
16

Номер детали на чертеже:

16

Блок радиаторов

Заводской номер: 1361.004.0000 Количество на модель: 1
1361.004.0000
1
