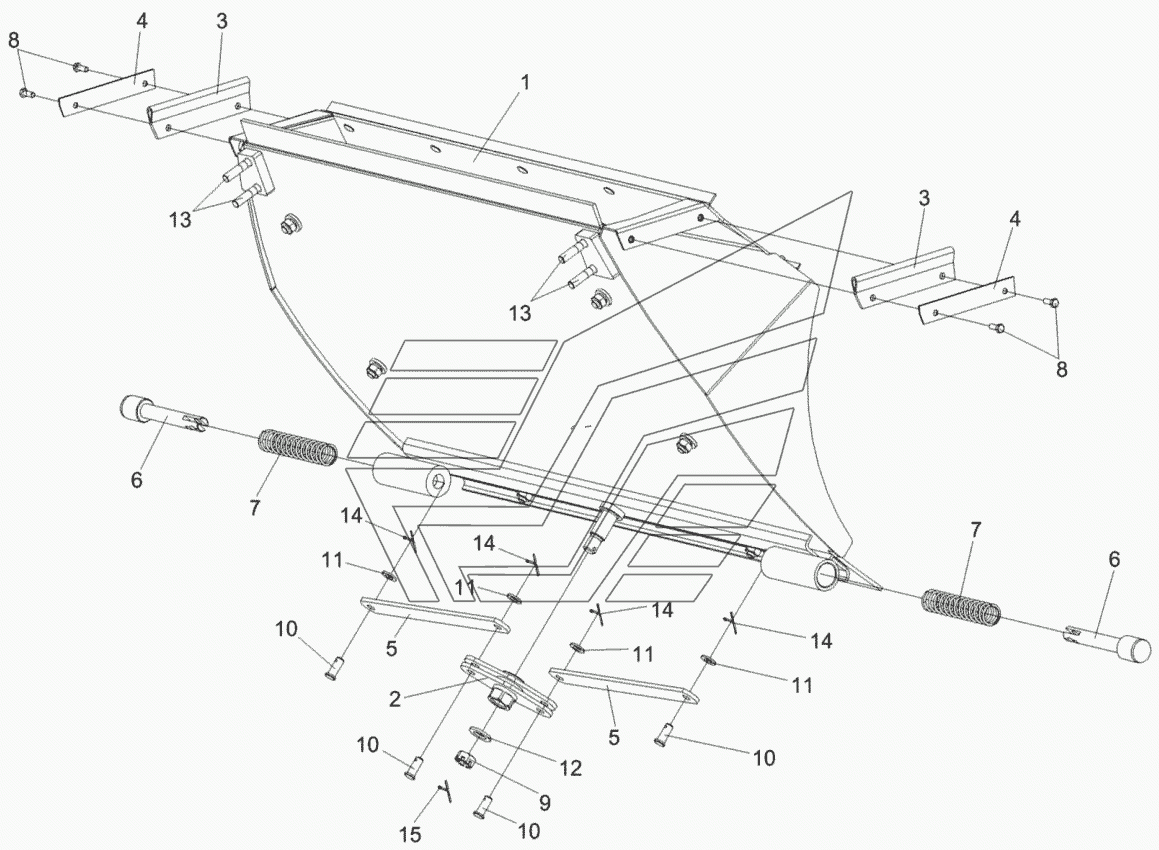

Камера приемная КВК 0141100 (лист 1) КВК-8060. Каталог 2012г.

Установка ускорителя выброса, камеры приемной и основания силосопровода КВК 0140000 КВК-8060 Камера приемная КВК 0141100 (лист 2) КВК-8060

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Камера приемная

Заводской номер: КВК0141100 Количество на модель: 1
КВК0141100
1
1

Номер детали на чертеже:

1

Камера приемная

Заводской номер: КВК0141110 Количество на модель: 1
КВК0141110
1
2

Номер детали на чертеже:

2

Кронштейн

Заводской номер: КВК0141150 Количество на модель: 1
КВК0141150
1
3

Номер детали на чертеже:

3

Уплотнение

Заводской номер: КВК0141009 Количество на модель: 2
КВК0141009
2
4

Номер детали на чертеже:

4

Планка

Заводской номер: КВК0141419 Количество на модель: 2
КВК0141419
2
5

Номер детали на чертеже:

5

Тяга

Заводской номер: КВК0141445 Количество на модель: 2
КВК0141445
2
6

Номер детали на чертеже:

6

Фиксатор

Заводской номер: КВК0141608 Количество на модель: 2
КВК0141608
2
7

Номер детали на чертеже:

7

Пружина

Заводской номер: КВС-1-0147615 Количество на модель: 2
КВС-1-0147615
2
8

Номер детали на чертеже:

8

Болт М6-6eх16-7798

Заводской номер: БолтМ6-6eх16-7798 Количество на модель: 4
БолтМ6-6eх16-7798
4
9

Номер детали на чертеже:

9

Гайка М16х1,5-6G-5935

Заводской номер: ГайкаМ16х1,5-6G-5935 Количество на модель: 1
ГайкаМ16х1,5-6G-5935
1
10

Номер детали на чертеже:

10

Ось 6-10 b12х25-9650

Заводской номер: Ось6-10b12х25-9650 Количество на модель: 4
Ось6-10b12х25-9650
4
11

Номер детали на чертеже:

11

Шайба C.10.01-11371

Заводской номер: ШайбаC.10.01-11371 Количество на модель: 4
ШайбаC.10.01-11371
4
12

Номер детали на чертеже:

12

Шайба C.16.01-11371

Заводской номер: ШайбаC.16.01-11371 Количество на модель: 1
ШайбаC.16.01-11371
1
13

Номер детали на чертеже:

13

Шпилька 2 М10-6eх35-22038

Заводской номер: Шпилька2М10-6eх35-22038 Количество на модель: 4
Шпилька2М10-6eх35-22038
4
14

Номер детали на чертеже:

14

Шплинт 3,2х20-397

Заводской номер: Шплинт3,2х20-397 Количество на модель: 4
Шплинт3,2х20-397
4
15

Номер детали на чертеже:

15

Шплинт 4х32-397

Заводской номер: Шплинт4х32-397 Количество на модель: 1
Шплинт4х32-397
1
