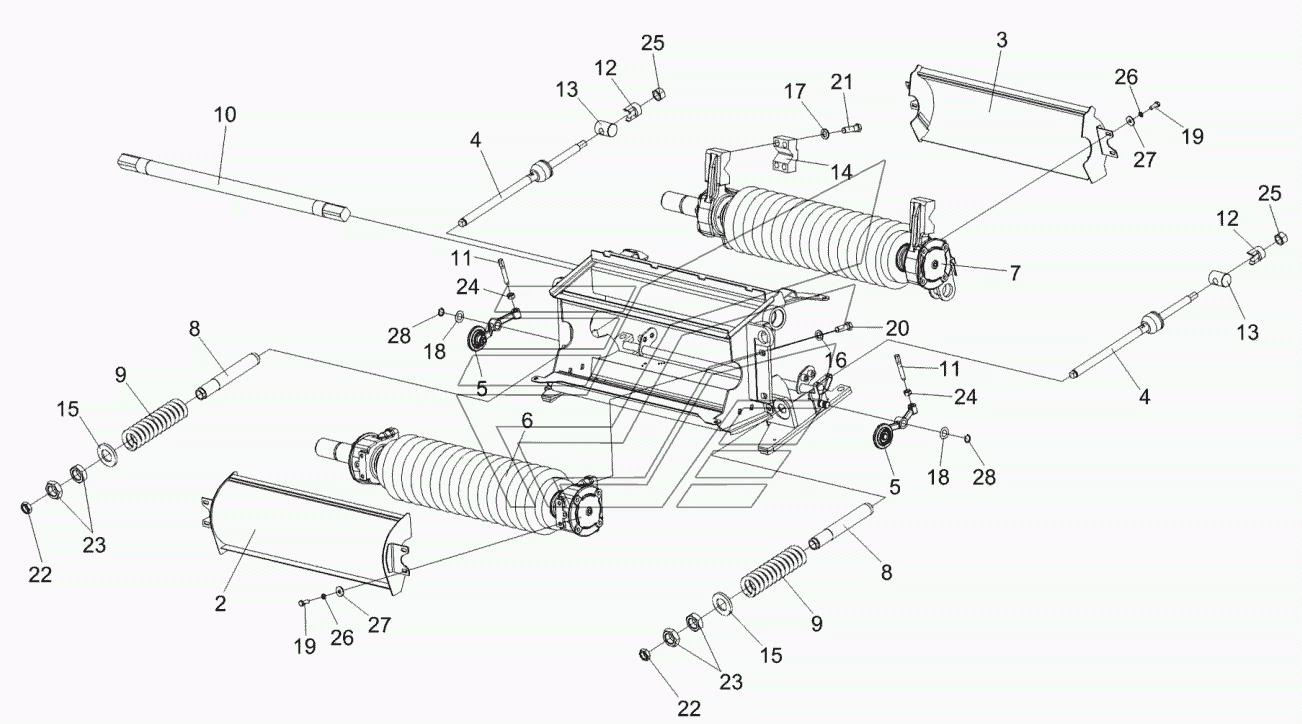

Устройство доизмельчающее КВК 0149010 (лист 1) КВК-8060. Каталог 2012г.

Рычаг КВК 0131010 КВК-8060 Устройство доизмельчающее КВК 0149010 (лист 2) КВК-8060

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Устройство доизмельчающее

Заводской номер: КВК0149010 Количество на модель: 1
КВК0149010
1
1

Номер детали на чертеже:

1

Корпус

Заводской номер: КВК0149020 Количество на модель: 1
КВК0149020
1
2

Номер детали на чертеже:

2

Кожух передний

Заводской номер: КВК0149080 Количество на модель: 1
КВК0149080
1
3

Номер детали на чертеже:

3

Кожух задний

Заводской номер: КВК0149100 Количество на модель: 1
КВК0149100
1
4

Номер детали на чертеже:

4

Тяга

Заводской номер: КВК0149140 Количество на модель: 2
КВК0149140
2
5

Номер детали на чертеже:

5

Рычаг

Заводской номер: КВК0149150 Количество на модель: 2
КВК0149150
2
6

Номер детали на чертеже:

6

Валец передний

Заводской номер: КВК0149200 Количество на модель: 1
КВК0149200
1
7

Номер детали на чертеже:

7

Валец задний

Заводской номер: КВК0149210 Количество на модель: 1
КВК0149210
1
8

Номер детали на чертеже:

8

Гильза

Заводской номер: КВК0149602 Количество на модель: 2
КВК0149602
2
9

Номер детали на чертеже:

9

Пружина

Заводской номер: КВК0149603 Количество на модель: 2
КВК0149603
2
10

Номер детали на чертеже:

10

Вал

Заводской номер: КВК0149614 Количество на модель: 1
КВК0149614
1
11

Номер детали на чертеже:

11

Винт

Заводской номер: КВК0149621 Количество на модель: 2
КВК0149621
2
12

Номер детали на чертеже:

12

Опора

Заводской номер: КВК0149625 Количество на модель: 2
КВК0149625
2
13

Номер детали на чертеже:

13

Ось

Заводской номер: КВК0149626 Количество на модель: 2
КВК0149626
2
14

Номер детали на чертеже:

14

Прижим

Заводской номер: КВС-1-0148612 Количество на модель: 2
КВС-1-0148612
2
15

Номер детали на чертеже:

15

Шайба

Заводской номер: КВС-1-0148615 Количество на модель: 2
КВС-1-0148615
2
16

Номер детали на чертеже:

16

Шайба

Заводской номер: КВС-1-0148627 Количество на модель: 4
КВС-1-0148627
4
17

Номер детали на чертеже:

17

Шайба

Заводской номер: КСН0100636-02 Количество на модель: 8
КСН0100636-02
8
18

Номер детали на чертеже:

18

Прокладка

Заводской номер: ПКК0100526 Количество на модель: 6
ПКК0100526
6
19

Номер детали на чертеже:

19

Болт М8-6eх20-7796

Заводской номер: БолтМ8-6eх20-7796 Количество на модель: 8
БолтМ8-6eх20-7796
8
20

Номер детали на чертеже:

20

Болт М16х1,5-6eх45-7796

Заводской номер: БолтМ16х1,5-6eх45-7796 Количество на модель: 4
БолтМ16х1,5-6eх45-7796
4
21

Номер детали на чертеже:

21

Болт М16х1,5-6eх55-7796

Заводской номер: БолтМ16х1,5-6eх55-7796 Количество на модель: 8
БолтМ16х1,5-6eх55-7796
8
22

Номер детали на чертеже:

22

Гайка М24х2-6G-2526

Заводской номер: ГайкаМ24х2-6G-2526 Количество на модель: 2
ГайкаМ24х2-6G-2526
2
23

Номер детали на чертеже:

23

Гайка М36х3-6G-2526

Заводской номер: ГайкаМ36х3-6G-2526 Количество на модель: 4
ГайкаМ36х3-6G-2526
4
24

Номер детали на чертеже:

24

Гайка М12-6G-5915

Заводской номер: ГайкаМ12-6G-5915 Количество на модель: 2
ГайкаМ12-6G-5915
2
25

Номер детали на чертеже:

25

Гайка М22х1,5-6G-2526

Заводской номер: ГайкаМ22х1,5-6G-2526 Количество на модель: 2
ГайкаМ22х1,5-6G-2526
2
26

Номер детали на чертеже:

26

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 8
Шайба8Т.65Г-6402
8
27

Номер детали на чертеже:

27

Шайба A 8.01-6958

Заводской номер: ШайбаA8.01-6958 Количество на модель: 8
ШайбаA8.01-6958
8
28

Номер детали на чертеже:

28

Кольцо В20-13942

Заводской номер: В20-13942 Количество на модель: 2
В20-13942
2
