Измельчитель самоходный КВК 0100000-01 КВК-8060. Каталог 2012г.

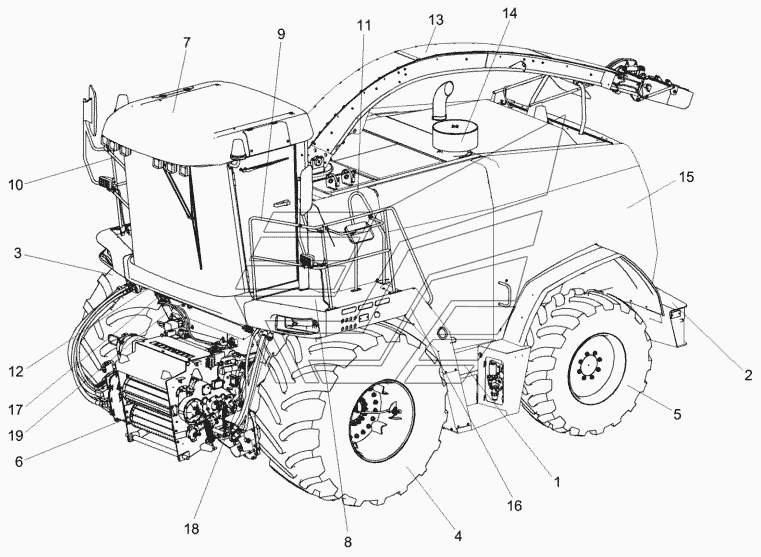

Измельчитель самоходный КВК 0100000-01 (вид справа) КВК-8060

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Измельчитель самоходный

Заводской номер: КВК0100000-01 Количество на модель: 1
КВК0100000-01
1
1

Номер детали на чертеже:

1

Установка аккумуляторов

Заводской номер: КВК0100020 Количество на модель: 1
КВК0100020
1
2

Номер детали на чертеже:

2

Шасси

Заводской номер: КВК0101000-01 Количество на модель: 1
КВК0101000-01
1
3

Номер детали на чертеже:

3

Колесо

Заводской номер: КВК0108400 Количество на модель: 1
КВК0108400
1
4

Номер детали на чертеже:

4

Колесо

Заводской номер: КВК0108400-01 Количество на модель: 1
КВК0108400-01
1
5

Номер детали на чертеже:

5

Колесо

Заводской номер: КВК0108500 Количество на модель: 1
КВК0108500
1
6

Номер детали на чертеже:

6

Аппарат питающе-измельчающий

Заводской номер: КВК0110000 Количество на модель: 1
КВК0110000
1
7

Номер детали на чертеже:

7

Кабина

Заводской номер: КВК0120000 Количество на модель: 1
КВК0120000
1
8

Номер детали на чертеже:

8

Площадка входа

Заводской номер: КВК0124000 Количество на модель: 1
КВК0124000
1
9

Номер детали на чертеже:

9

Поручень левый

Заводской номер: КВК0125010 Количество на модель: 1
КВК0125010
1
10

Номер детали на чертеже:

10

Поручень правый

Заводской номер: КВК0125020 Количество на модель: 1
КВК0125020
1
11

Номер детали на чертеже:

11

Рукоятка

Заводской номер: КВК0125030 Количество на модель: 1
КВК0125030
1
12

Номер детали на чертеже:

12

Площадка управления

Заводской номер: КВК0129000А Количество на модель: 1
КВК0129000А
1
13

Номер детали на чертеже:

13

Силосопровод

Заводской номер: КВК0144000 Количество на модель: 1
КВК0144000
1
14

Номер детали на чертеже:

14

Установка двигателя OM502LA

Заводской номер: КВК0150000 Количество на модель: 1
КВК0150000
1
15

Номер детали на чертеже:

15

Установка капотов

Заводской номер: КВК0160000 Количество на модель: 1
КВК0160000
1
16

Номер детали на чертеже:

16

Установка трапа и ограждений

Заводской номер: КВК0175000 Количество на модель: 1
КВК0175000
1
17

Номер детали на чертеже:

17

Гидросистема рулевого управления и силовых гидроцилиндров

Заводской номер: КВК0602000Б Количество на модель: 1
КВК0602000Б
1
18

Номер детали на чертеже:

18

Гидросистема привода питающего аппарата

Заводской номер: КВК0604000Б Количество на модель: 1
КВК0604000Б
1
19

Номер детали на чертеже:

19

Пневмосистема

Заводской номер: КВК0800000 Количество на модель: 1
КВК0800000
1
Измельчитель самоходный КВК 0100000-01 (вид справа) КВК-8060
