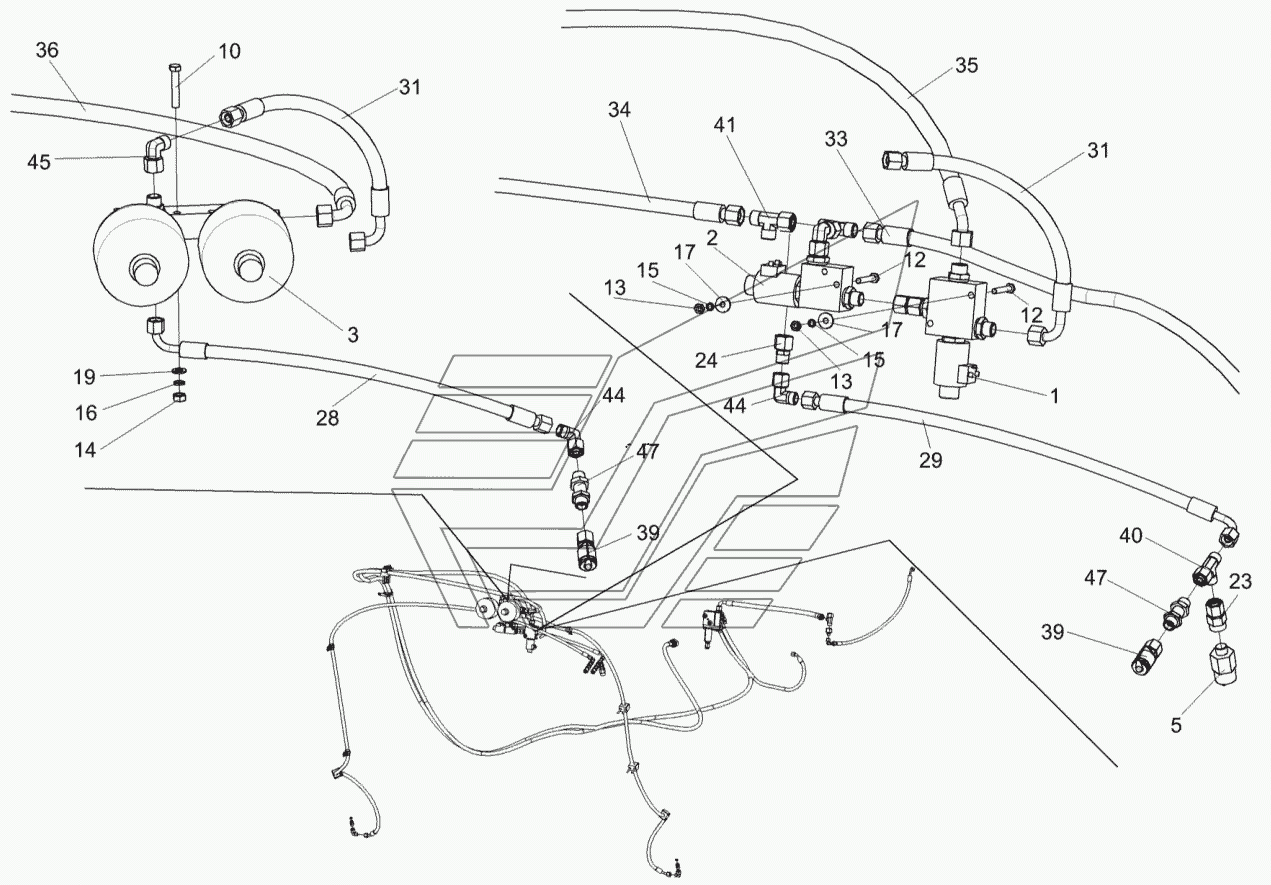

Гидросистема привода стояночного тормоза КВК 0606000Б (лист 2) КВК-8060. Каталог 2012г.

Гидросистема привода стояночного тормоза КВК 0606000Б (лист 1) КВК-8060 Клапан электроуправляемый КВК 0606350 КВК-8060

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Гидросистема привода стояночного тормоза

Заводской номер: КВК0606000Б Количество на модель: 1
КВК0606000Б
1
1

Номер детали на чертеже:

1

Клапан электроуправляемый

Заводской номер: КВК0606350 Количество на модель: 1
КВК0606350
1
2

Номер детали на чертеже:

2

Клапан электроуправляемый

Заводской номер: КВК0606360 Количество на модель: 1
КВК0606360
1
3

Номер детали на чертеже:

3

Блок пневмогидроаккумуляторов

Заводской номер: КВК0606370 Количество на модель: 1
КВК0606370
1
5

Номер детали на чертеже:

5

Реле давления

Заводской номер: КВК0606650 Количество на модель: 1
КВК0606650
1
10

Номер детали на чертеже:

10

Болт М8-6eх45-7796

Заводской номер: БолтМ8-6eх45-7796 Количество на модель: 2
БолтМ8-6eх45-7796
2
12

Номер детали на чертеже:

12

Болт М6-6eх45-7798

Заводской номер: БолтМ6-6eх45-7798 Количество на модель: 4
БолтМ6-6eх45-7798
4
13

Номер детали на чертеже:

13

Гайка М6-6H-5915

Заводской номер: ГайкаМ6-6H-5915 Количество на модель: 8
ГайкаМ6-6H-5915
8
14

Номер детали на чертеже:

14

Гайка М8-6H-5915

Заводской номер: ГайкаМ8-6H-5915 Количество на модель: 6
ГайкаМ8-6H-5915
6
15

Номер детали на чертеже:

15

Шайба 6.65Г-6402

Заводской номер: Шайба6.65Г-6402 Количество на модель: 4
Шайба6.65Г-6402
4
16

Номер детали на чертеже:

16

Шайба 8.65Г-6402

Заводской номер: Шайба8.65Г-6402 Количество на модель: 6
Шайба8.65Г-6402
6
17

Номер детали на чертеже:

17

Шайба A 6.01-6958

Заводской номер: ШайбаA6.01-6958 Количество на модель: 12
ШайбаA6.01-6958
12
19

Номер детали на чертеже:

19

Шайба C.8.01-11371

Заводской номер: ШайбаC.8.01-11371 Количество на модель: 2
ШайбаC.8.01-11371
2
23

Номер детали на чертеже:

23

Переходник

Заводской номер: MAVE08LRCF Количество на модель: 1
MAVE08LRCF
1
24

Номер детали на чертеже:

24

Переходник

Заводской номер: RED10/08LOMDCF Количество на модель: 1
RED10/08LOMDCF
1
28

Номер детали на чертеже:

28

Рукав высокого давления

Заводской номер: РВД6-1SC-М14x1,5-24-560-0-90 Количество на модель: 1
РВД6-1SC-М14x1,5-24-560-0-90
1
29

Номер детали на чертеже:

29

"Рукав высокого давления

Заводской номер: РВД6-1SC-М14x1,5-24-600-0-90 Количество на модель:
РВД6-1SC-М14x1,5-24-600-0-90
31

Номер детали на чертеже:

31

"Рукав высокого давления

Заводской номер: РВД8-2SC-М16x1,5-24-400-0-90 Количество на модель:
РВД8-2SC-М16x1,5-24-400-0-90
33

Номер детали на чертеже:

33

Рукав высокого давления

Заводской номер: РВД8-2SC-М16x1,5-24-2250-0-45 Количество на модель:
РВД8-2SC-М16x1,5-24-2250-0-45
34

Номер детали на чертеже:

34

Рукав высокого давления

Заводской номер: РВД8-2SC-М16x1,5-24-2700-0-45 Количество на модель:
РВД8-2SC-М16x1,5-24-2700-0-45
35

Номер детали на чертеже:

35

Рукав высокого давления

Заводской номер: РВД10-2SC-М18x1,5-24-6750-0-45 Количество на модель:
РВД10-2SC-М18x1,5-24-6750-0-45
36

Номер детали на чертеже:

36

Рукав высокого давления

Заводской номер: РВД10-2SC-М18x1,5-24-7350-0-90 Количество на модель:
РВД10-2SC-М18x1,5-24-7350-0-90
39

Номер детали на чертеже:

39

Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия)

Заводской номер: АВ20-11/ВО8L Количество на модель: 2
АВ20-11/ВО8L
2
40

Номер детали на чертеже:

40

Тройник

Заводской номер: EL08LOMDCF Количество на модель: 1
EL08LOMDCF
1
41

Номер детали на чертеже:

41

Тройник

Заводской номер: EL10LOMDCF Количество на модель: 1
EL10LOMDCF
1
44

Номер детали на чертеже:

44

Угольник

Заводской номер: EW08LOMDCF Количество на модель: 3
EW08LOMDCF
3
45

Номер детали на чертеже:

45

Угольник

Заводской номер: EW10LOMDCF Количество на модель: 4
EW10LOMDCF
4
47

Номер детали на чертеже:

47

Штуцер

Заводской номер: SV08LOMDCF Количество на модель: 2
SV08LOMDCF
2
