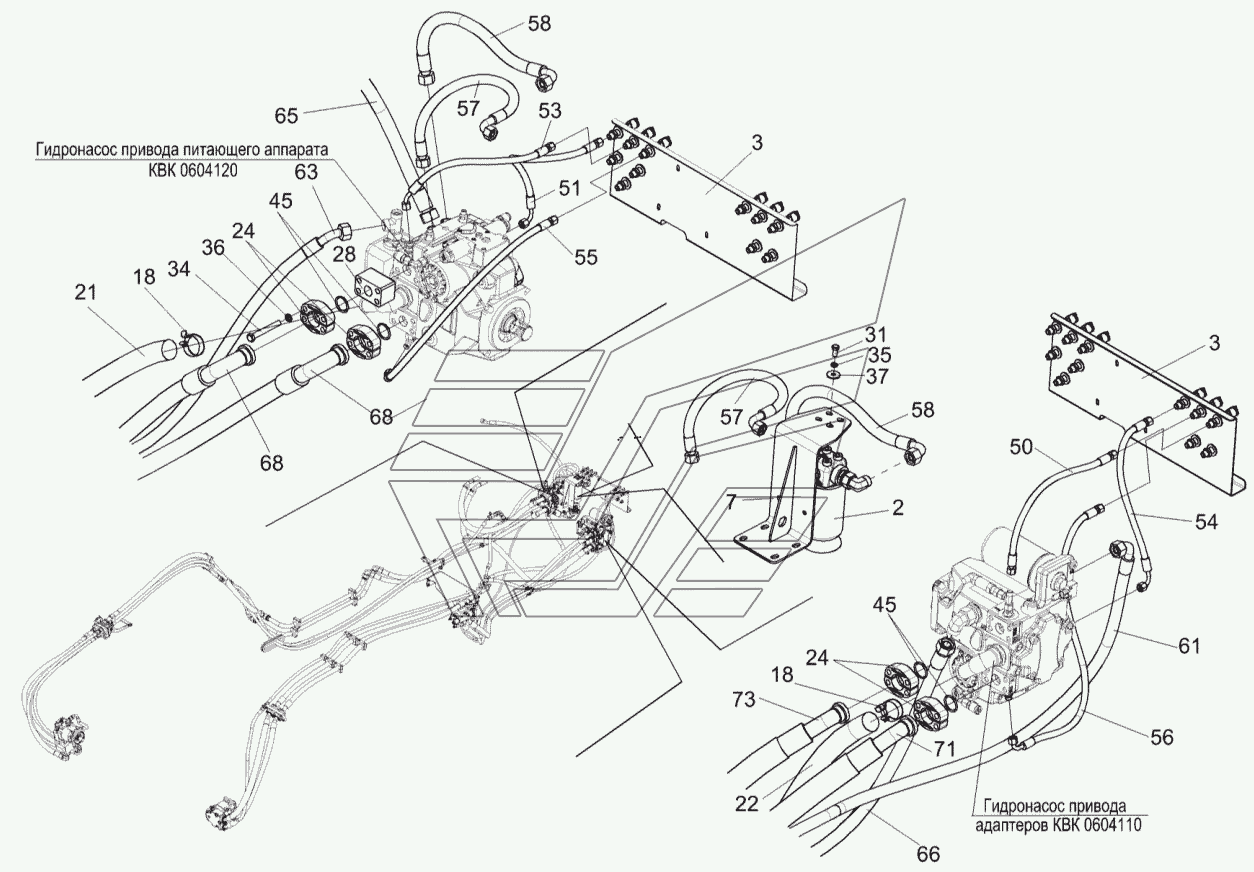

Гидросистема привода питающего аппарата КВК 0604000Б (лист 4) КВК-8060. Каталог 2012г.

Гидросистема привода питающего аппарата КВК 0604000Б (лист 3) КВК-8060 Гидроблок адаптеров КВК 0604300Б КВК-8060

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Гидросистема привода питающего аппарата

Заводской номер: КВК0604000Б Количество на модель: 1
КВК0604000Б
1
2

Номер детали на чертеже:

2

Фильтр напорный

Заводской номер: КВК0604330 Количество на модель: 1
КВК0604330
1
3

Номер детали на чертеже:

3

Панель диагностики

Заводской номер: КВК0604410А Количество на модель: 1
КВК0604410А
1
7

Номер детали на чертеже:

7

Кронштейн фильтра

Заводской номер: КВК0604470 Количество на модель: 1
КВК0604470
1
18

Номер детали на чертеже:

18

Хомут стяжной

Заводской номер: А23.02.170 Количество на модель: 4
А23.02.170
4
21

Номер детали на чертеже:

21

Рукав всасывающий 17 G-20(SAE 100 R4) DN32

Заводской номер: КВК0604011 Количество на модель: 1
КВК0604011
1
22

Номер детали на чертеже:

22

Рукав всасывающий 17 G-20(SAE 100 R4) DN32

Заводской номер: КВК0604011-01 Количество на модель: 1
КВК0604011-01
1
24

Номер детали на чертеже:

24

Полуфланец

Заводской номер: КВК0604608А Количество на модель: 28
КВК0604608А
28
28

Номер детали на чертеже:

28

Фланец

Заводской номер: КВК0604671 Количество на модель: 1
КВК0604671
1
31

Номер детали на чертеже:

31

Болт М10-6eх30-7796

Заводской номер: БолтМ10-6eх30-7796 Количество на модель: 4
БолтМ10-6eх30-7796
4
34

Номер детали на чертеже:

34

Болт М12-6eх90-7796

Заводской номер: БолтМ12-6eх90-7796 Количество на модель: 4
БолтМ12-6eх90-7796
4
35

Номер детали на чертеже:

35

Шайба 10.65Г-6402

Заводской номер: Шайба10.65Г-6402 Количество на модель: 12
Шайба10.65Г-6402
12
36

Номер детали на чертеже:

36

Шайба 12.65Г-6402

Заводской номер: Шайба12.65Г-6402 Количество на модель: 67
Шайба12.65Г-6402
67
37

Номер детали на чертеже:

37

Шайба A 10.01-6958

Заводской номер: ШайбаA10.01-6958 Количество на модель: 30
ШайбаA10.01-6958
30
45

Номер детали на чертеже:

45

Кольцо уплотнительное

Заводской номер: ГСТ90.00.003 Количество на модель: 15
ГСТ90.00.003
15
50

Номер детали на чертеже:

50

Рукав высокого давления

Заводской номер: РВД6-1SC-М14х1,5-24-600-0-90 Количество на модель: 1
РВД6-1SC-М14х1,5-24-600-0-90
1
51

Номер детали на чертеже:

51

Рукав высокого давления

Заводской номер: РВД6-1SC-М14х1,5-24-640-0-90 Количество на модель: 1
РВД6-1SC-М14х1,5-24-640-0-90
1
53

Номер детали на чертеже:

53

Рукав высокого давления

Заводской номер: РВД6-2SC-М14х1,5-24-500-0-45 Количество на модель: 1
РВД6-2SC-М14х1,5-24-500-0-45
1
54

Номер детали на чертеже:

54

Рукав высокого давления

Заводской номер: РВД6-2SC-М14х1,5-24-600 Количество на модель: 1
РВД6-2SC-М14х1,5-24-600
1
55

Номер детали на чертеже:

55

Рукав высокого давления

Заводской номер: РВД6-2SC-М14х1,5-24-900-0-45 Количество на модель: 1
РВД6-2SC-М14х1,5-24-900-0-45
1
56

Номер детали на чертеже:

56

Рукав высокого давления

Заводской номер: РВД6-2SC-М14х1,5-24-900-0-90 Количество на модель: 1
РВД6-2SC-М14х1,5-24-900-0-90
1
57

Номер детали на чертеже:

57

Рукав высокого давления

Заводской номер: РВД12-2SC-М22х1,5-24-640-0-90 Количество на модель: 1
РВД12-2SC-М22х1,5-24-640-0-90
1
58

Номер детали на чертеже:

58

Рукав высокого давления

Заводской номер: РВД16-2SC-М26х1,5-24-820-0-90 Количество на модель: 1
РВД16-2SC-М26х1,5-24-820-0-90
1
61

Номер детали на чертеже:

61

Рукав высокого давления

Заводской номер: РВД16-2SC-М26х1,5-24-3300-0-90 Количество на модель: 1
РВД16-2SC-М26х1,5-24-3300-0-90
1
63

Номер детали на чертеже:

63

Рукав высокого давления

Заводской номер: РВД16-2SC-М26х1,5-24-4600-0-45 Количество на модель: 1
РВД16-2SC-М26х1,5-24-4600-0-45
1
65

Номер детали на чертеже:

65

Рукав высокого давления

Заводской номер: РВД20-2SC-М30х2-24-1400-0-45 Количество на модель: 1
РВД20-2SC-М30х2-24-1400-0-45
1
66

Номер детали на чертеже:

66

Рукав высокого давления

Заводской номер: РВД20-2SC-М30х2-24-1400-0-90 Количество на модель: 1
РВД20-2SC-М30х2-24-1400-0-90
1
68

Номер детали на чертеже:

68

Рукав высокого давления

Заводской номер: РВД25-3ZN-SAEj518/6000-1-М42х2-24-2300-90-0 Количество на модель: 2
РВД25-3ZN-SAEj518/6000-1-М42х2-24-2300-90-0
2
71

Номер детали на чертеже:

71

Рукав высокого давления

Заводской номер: РВД25-4SH-SAEj518/6000-1-2500-45-45/180 Количество на модель: 1
РВД25-4SH-SAEj518/6000-1-2500-45-45/180
1
73

Номер детали на чертеже:

73

Рукав высокого давления

Заводской номер: РВД25-4SH-SAEj518/6000-1-2600-45-45/180 Количество на модель: 1
РВД25-4SH-SAEj518/6000-1-2600-45-45/180
1
