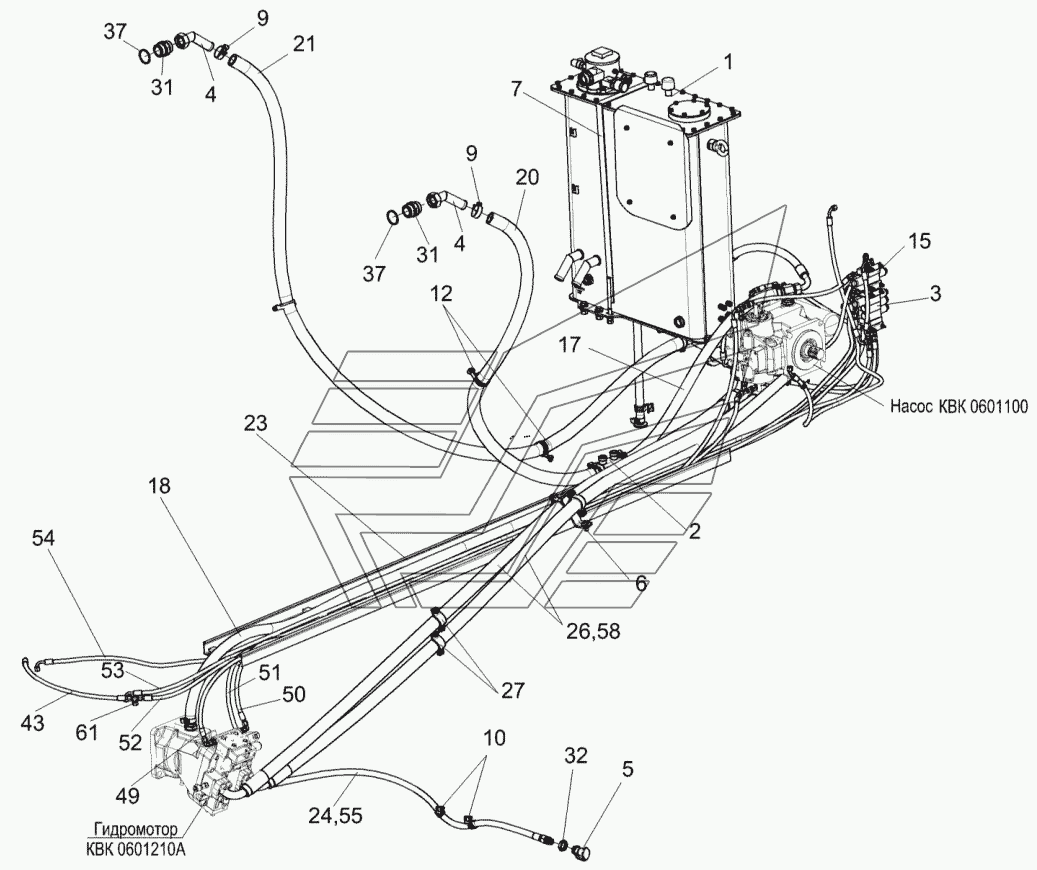

Гидросистема привода ходовой части КВК 0601000Б-01 (лист 1) КВК-8060. Каталог 2012г.

Установка трубопроводов КВК 0129700 КВК-8060 Гидросистема привода ходовой части КВК 0601000Б-01 (лист 2) КВК-8060

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Гидросистема привода ходовой части

Заводской номер: КВК0601000Б-01 Количество на модель: 1
КВК0601000Б-01
1
1

Номер детали на чертеже:

1

Бак масляный

Заводской номер: КВК0601010В Количество на модель: 1
КВК0601010В
1
2

Номер детали на чертеже:

2

Коллектор

Заводской номер: КВК0601310 Количество на модель: 1
КВК0601310
1
3

Номер детали на чертеже:

3

Гидроблок управления переключением передач

Заводской номер: КВК0601330 Количество на модель: 1
КВК0601330
1
4

Номер детали на чертеже:

4

Угольник

Заводской номер: КВК0601370 Количество на модель: 2
КВК0601370
2
5

Номер детали на чертеже:

5

Полумуфта внутренняя

Заводской номер: КВК0601450 Количество на модель: 1
КВК0601450
1
6

Номер детали на чертеже:

6

Кронштейн

Заводской номер: КВК0601620 Количество на модель: 1
КВК0601620
1
7

Номер детали на чертеже:

7

Хомут

Заводской номер: КВК0601640А Количество на модель: 1
КВК0601640А
1
9

Номер детали на чертеже:

9

Хомут стяжной

Заводской номер: А23.02.170 Количество на модель: 10
А23.02.170
10
10

Номер детали на чертеже:

10

Хомут

Заводской номер: КГС0115770-02 Количество на модель: 2
КГС0115770-02
2
12

Номер детали на чертеже:

12

Хомут

Заводской номер: КГС0115770-08 Количество на модель: 3
КГС0115770-08
3
15

Номер детали на чертеже:

15

Гидроблок доворота вала мотора ГСТ

Заводской номер: УЭС-16-0601060 Количество на модель: 1
УЭС-16-0601060
1
17

Номер детали на чертеже:

17

Рукав dn 25

Заводской номер: КВК0601007 Количество на модель: 1
КВК0601007
1
18

Номер детали на чертеже:

18

Рукав dn 25

Заводской номер: КВК0601007-01 Количество на модель: 1
КВК0601007-01
1
20

Номер детали на чертеже:

20

Рукав dn 32

Заводской номер: КВК0601009-01 Количество на модель: 1
КВК0601009-01
1
21

Номер детали на чертеже:

21

Рукав dn 32

Заводской номер: КВК0601009-02 Количество на модель: 1
КВК0601009-02
1
23

Номер детали на чертеже:

23

Лоток лестничный

Заводской номер: КВК0601018 Количество на модель: 1
КВК0601018
1
24

Номер детали на чертеже:

24

Оплетка

Заводской номер: ОПЛ0600016-11 Количество на модель: 1
ОПЛ0600016-11
1
26

Номер детали на чертеже:

26

Оплетка

Заводской номер: ОПЛ0600045-08 Количество на модель: 3
ОПЛ0600045-08
3
27

Номер детали на чертеже:

27

Прижим

Заводской номер: КВК0601435 Количество на модель: 4
КВК0601435
4
31

Номер детали на чертеже:

31

Штуцер

Заводской номер: КВС-2-0601602А Количество на модель: 2
КВС-2-0601602А
2
32

Номер детали на чертеже:

32

Гайка специальная

Заводской номер: ПКК0135665 Количество на модель: 1
ПКК0135665
1
37

Номер детали на чертеже:

37

Прокладка

Заводской номер: 48М1-23358 Количество на модель: 2
48М1-23358
2
43

Номер детали на чертеже:

43

Рукав высокого давления

Заводской номер: РВД6-1SC-М14х1,5-24-640-0-90 Количество на модель: 1
РВД6-1SC-М14х1,5-24-640-0-90
1
49

Номер детали на чертеже:

49

Рукав высокого давления

Заводской номер: РВД6-1SC-М14х1,5-24-3400-0-45 Количество на модель:
РВД6-1SC-М14х1,5-24-3400-0-45
50

Номер детали на чертеже:

50

Рукав высокого давления

Заводской номер: РВД6-1SC-М14х1,5-24-3400-0-90 Количество на модель: 1
РВД6-1SC-М14х1,5-24-3400-0-90
1
51

Номер детали на чертеже:

51

Рукав высокого давления

Заводской номер: РВД6-1SC-М14х1,5-24-3900-0-90 Количество на модель: 1
РВД6-1SC-М14х1,5-24-3900-0-90
1
52

Номер детали на чертеже:

52

Рукав высокого давления

Заводской номер: РВД6-1SC-М14х1,5-24-4000 Количество на модель: 1
РВД6-1SC-М14х1,5-24-4000
1
53

Номер детали на чертеже:

53

Рукав высокого давления

Заводской номер: РВД6-1SC-М14х1,5-24-4000-0-90 Количество на модель: 1
РВД6-1SC-М14х1,5-24-4000-0-90
1
54

Номер детали на чертеже:

54

Рукав высокого давления

Заводской номер: РВД6-1SC-М14х1,5-24-4500-0-90 Количество на модель: 1
РВД6-1SC-М14х1,5-24-4500-0-90
1
55

Номер детали на чертеже:

55

Рукав высокого давления

Заводской номер: РВД12-2SC-М22х1,5-24-1600-0-90 Количество на модель: 1
РВД12-2SC-М22х1,5-24-1600-0-90
1
58

Номер детали на чертеже:

58

Рукав высокого давления

Заводской номер: РВД31-4SH-SAEj518/6000-1-1.1/4-3450-90-90/70 Количество на модель: 2
РВД31-4SH-SAEj518/6000-1-1.1/4-3450-90-90/70
2
59

Номер детали на чертеже:

59

Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия)

Заводской номер: АВ20-11/ВО8L Количество на модель: 5
АВ20-11/ВО8L
5
61

Номер детали на чертеже:

61

Тройник

Заводской номер: ET08LOMDCFМ14 Количество на модель: 1
ET08LOMDCFМ14
1
