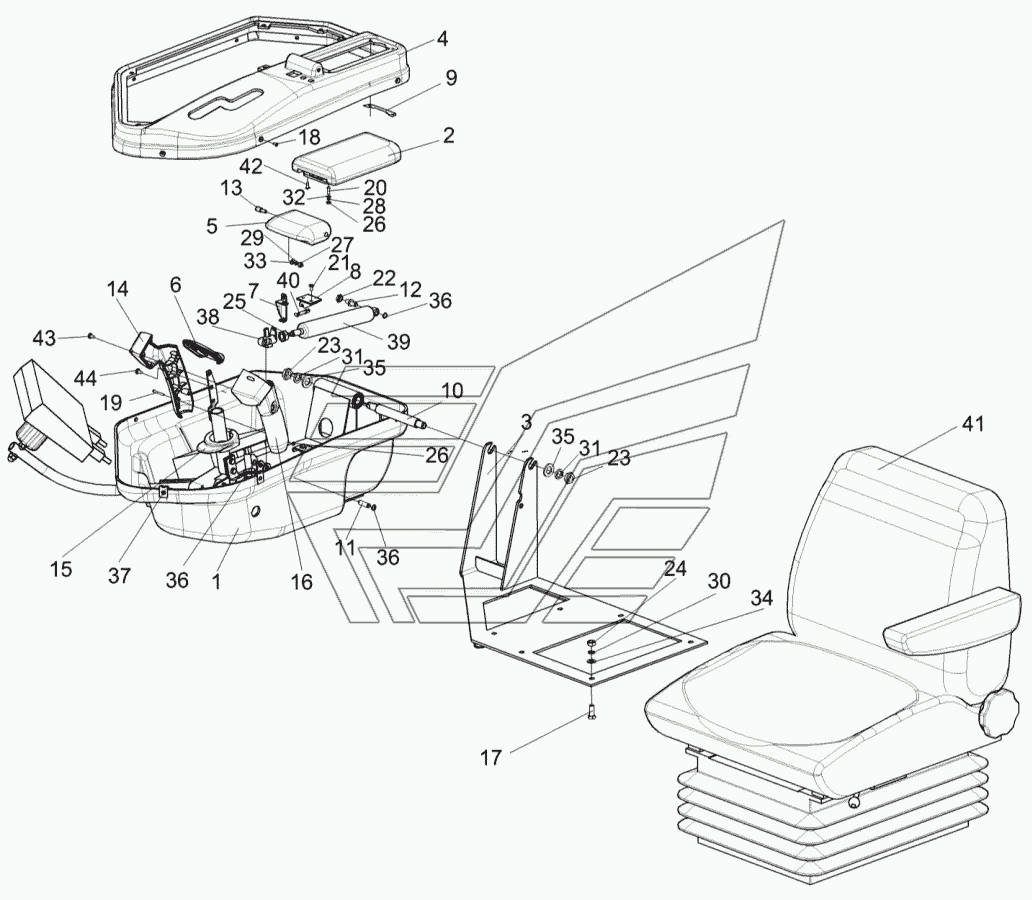

Сиденье КВК 0129040 КВК-8060. Каталог 2012г.

Площадка управления КВК 0129000А (лист 2) КВК-8060 Электрооборудование сиденья КВК 0129040 КВК-8060

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Сиденье

Заводской номер: КВК0129040 Количество на модель: 1
КВК0129040
1
1

Номер детали на чертеже:

1

Пульт управления

Заводской номер: КВК0129050 Количество на модель: 1
КВК0129050
1
2

Номер детали на чертеже:

2

Подлокотник

Заводской номер: КВК0129180 Количество на модель: 1
КВК0129180
1
3

Номер детали на чертеже:

3

Кронштейн

Заводской номер: КВК0129580 Количество на модель: 1
КВК0129580
1
4

Номер детали на чертеже:

4

Кожух

Заводской номер: КВК0129014 Количество на модель: 1
КВК0129014
1
5

Номер детали на чертеже:

5

Рукоятка

Заводской номер: КВК0129019 Количество на модель: 1
КВК0129019
1
6

Номер детали на чертеже:

6

Панель

Заводской номер: КВК0129044 Количество на модель: 1
КВК0129044
1
7

Номер детали на чертеже:

7

Кронштейн

Заводской номер: КВК0129517 Количество на модель: 1
КВК0129517
1
8

Номер детали на чертеже:

8

Кронштейн

Заводской номер: КВК0129518 Количество на модель: 1
КВК0129518
1
9

Номер детали на чертеже:

9

Пластина

Заводской номер: КВК0129528 Количество на модель: 1
КВК0129528
1
10

Номер детали на чертеже:

10

Ось

Заводской номер: КВК0129624 Количество на модель: 1
КВК0129624
1
11

Номер детали на чертеже:

11

Ось

Заводской номер: КВК0129625 Количество на модель: 1
КВК0129625
1
12

Номер детали на чертеже:

12

Ось

Заводской номер: КВК0129627 Количество на модель: 1
КВК0129627
1
13

Номер детали на чертеже:

13

Ось

Заводской номер: КВК0129636 Количество на модель: 2
КВК0129636
2
14

Номер детали на чертеже:

14

Корпус

Заводской номер: КЗК-12-0119053А Количество на модель: 1
КЗК-12-0119053А
1
15

Номер детали на чертеже:

15

Упор

Заводской номер: КЗК-12-0119054 Количество на модель: 1
КЗК-12-0119054
1
16

Номер детали на чертеже:

16

Корпус

Заводской номер: КЗК-12-0119065 Количество на модель: 1
КЗК-12-0119065
1
17

Номер детали на чертеже:

17

Болт М8-6eх20-7796

Заводской номер: БолтМ8-6eх20-7796 Количество на модель: 2
БолтМ8-6eх20-7796
2
18

Номер детали на чертеже:

18

Винт 2-5х2х25-10620

Заводской номер: Винт2-5х2х25-10620 Количество на модель: 8
Винт2-5х2х25-10620
8
19

Номер детали на чертеже:

19

Винт B.М3-6eх20-17473

Заводской номер: ВинтB.М3-6eх20-17473 Количество на модель: 1
ВинтB.М3-6eх20-17473
1
20

Номер детали на чертеже:

20

Винт B.М3-6eх14-17473

Заводской номер: ВинтB.М3-6eх14-17473 Количество на модель: 2
ВинтB.М3-6eх14-17473
2
21

Номер детали на чертеже:

21

Винт B2.М5-6eх10-17475

Заводской номер: ВинтB2.М5-6eх10-17475 Количество на модель: 2
ВинтB2.М5-6eх10-17475
2
22

Номер детали на чертеже:

22

Гайка М8-6G-2526

Заводской номер: ГайкаМ8-6G-2526 Количество на модель: 1
ГайкаМ8-6G-2526
1
23

Номер детали на чертеже:

23

Гайка М12-6G-2526

Заводской номер: ГайкаМ12-6G-2526 Количество на модель: 2
ГайкаМ12-6G-2526
2
24

Номер детали на чертеже:

24

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 2
ГайкаМ8-6G-5915
2
25

Номер детали на чертеже:

25

Гайка М10х1-6G-5915

Заводской номер: ГайкаМ10х1-6G-5915 Количество на модель: 1
ГайкаМ10х1-6G-5915
1
26

Номер детали на чертеже:

26

Гайка М3-6G-5927

Заводской номер: ГайкаМ3-6G-5927 Количество на модель: 3
ГайкаМ3-6G-5927
3
27

Номер детали на чертеже:

27

Гайка М5-6G-5927

Заводской номер: ГайкаМ5-6G-5927 Количество на модель: 2
ГайкаМ5-6G-5927
2
28

Номер детали на чертеже:

28

Шайба 3.65Г-6402

Заводской номер: Шайба3.65Г-6402 Количество на модель: 2
Шайба3.65Г-6402
2
29

Номер детали на чертеже:

29

Шайба 5.65Г-6402

Заводской номер: Шайба5.65Г-6402 Количество на модель: 2
Шайба5.65Г-6402
2
30

Номер детали на чертеже:

30

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 2
Шайба8Т.65Г-6402
2
31

Номер детали на чертеже:

31

Шайба 12Т.65Г-6402

Заводской номер: Шайба12Т.65Г-6402 Количество на модель: 2
Шайба12Т.65Г-6402
2
32

Номер детали на чертеже:

32

Шайба A 3.01-10450

Заводской номер: ШайбаA3.01-10450 Количество на модель: 2
ШайбаA3.01-10450
2
33

Номер детали на чертеже:

33

Шайба C.5.01-11371

Заводской номер: ШайбаC.5.01-11371 Количество на модель: 2
ШайбаC.5.01-11371
2
34

Номер детали на чертеже:

34

Шайба C.8.01-11371

Заводской номер: ШайбаC.8.01-11371 Количество на модель: 2
ШайбаC.8.01-11371
2
35

Номер детали на чертеже:

35

Шайба C.12.01-11371

Заводской номер: ШайбаC.12.01-11371 Количество на модель: 2
ШайбаC.12.01-11371
2
36

Номер детали на чертеже:

36

Кольцо В8-13940

Заводской номер: В8-13940 Количество на модель: 3
В8-13940
3
37

Номер детали на чертеже:

37

Держатель

Заводской номер: 6430-5325264 Количество на модель: 8
6430-5325264
8
38

Номер детали на чертеже:

38

Головка пусковая

Заводской номер: 02150106 Количество на модель: 1
02150106
1
39

Номер детали на чертеже:

39

Пружина газовая

Заводской номер: VARILOCKHY4-171-79-400 Количество на модель: 1
VARILOCKHY4-171-79-400
1
40

Номер детали на чертеже:

40

Трос Боудена

Заводской номер: 03160056 Количество на модель: 1
03160056
1
41

Номер детали на чертеже:

41

Сиденье оператора

Заводской номер: F2001A1CBSW/SM80X Количество на модель: 1
F2001A1CBSW/SM80X
1
42

Номер детали на чертеже:

42

Винт 3,9х14

Заводской номер: Винт3,9х14 Количество на модель: 1
Винт3,9х14
1
43

Номер детали на чертеже:

43

Шуруп 3,0х12

Заводской номер: Шуруп3,0х12 Количество на модель: 6
Шуруп3,0х12
6
44

Номер детали на чертеже:

44

Шуруп 3,5х12

Заводской номер: Шуруп3,5х12 Количество на модель: 3
Шуруп3,5х12
3
Площадка управления КВК 0129000А (лист 2) КВК-8060 Электрооборудование сиденья КВК 0129040 КВК-8060
