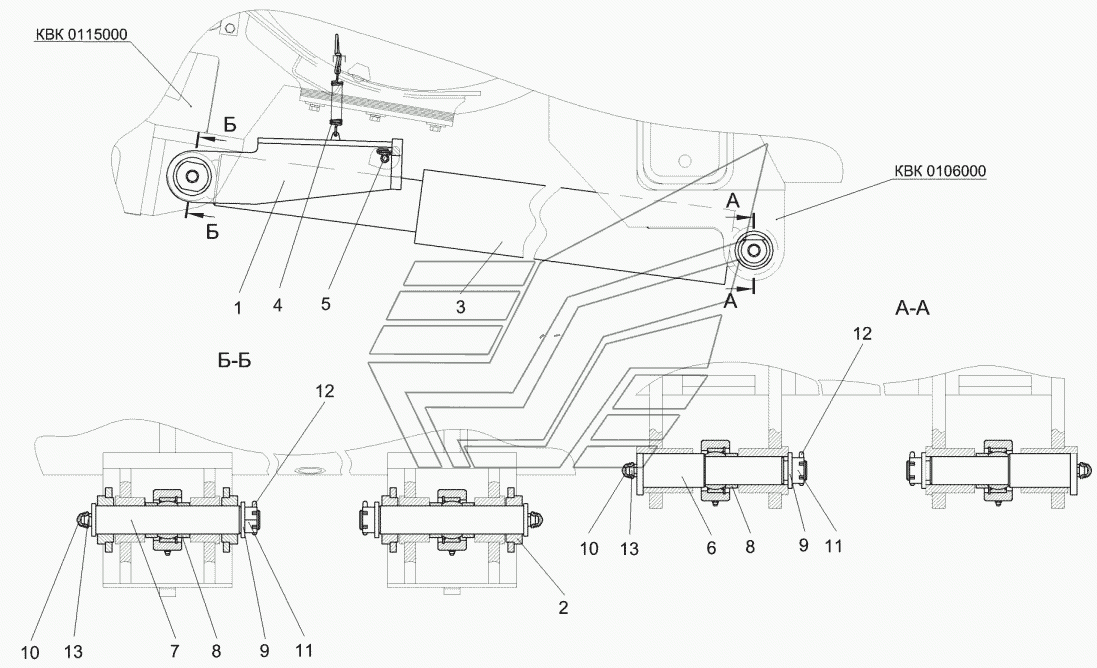

Механизм вывешивания КВК 0105000 КВК-8060. Каталог 2012г.

Установка аккумуляторов КВК 0100020 КВК-8060 Гидроцилиндр навески КВК 0602500А КВК-8060

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Механизм вывешивания

Заводской номер: КВК0105000 Количество на модель: 1
КВК0105000
1
1

Номер детали на чертеже:

1

Кронштейн

Заводской номер: КВК0105010 Количество на модель: 1
КВК0105010
1
2

Номер детали на чертеже:

2

Кронштейн

Заводской номер: КВК0105010-01 Количество на модель: 1
КВК0105010-01
1
3

Номер детали на чертеже:

3

Гидроцилиндр навески

Заводской номер: КВК0602500А Количество на модель: 2
КВК0602500А
2
4

Номер детали на чертеже:

4

Пружина

Заводской номер: УЭС1100550 Количество на модель: 2
УЭС1100550
2
5

Номер детали на чертеже:

5

Уплотнитель

Заводской номер: КВК0105005 Количество на модель: 2
КВК0105005
2
6

Номер детали на чертеже:

6

Ось

Заводской номер: КВК0105601 Количество на модель: 2
КВК0105601
2
7

Номер детали на чертеже:

7

Ось

Заводской номер: КВК0105604 Количество на модель: 2
КВК0105604
2
8

Номер детали на чертеже:

8

Втулка

Заводской номер: КВК0105606 Количество на модель: 6
КВК0105606
6
9

Номер детали на чертеже:

9

Шайба

Заводской номер: УЭС0100405 Количество на модель: 4
УЭС0100405
4
10

Номер детали на чертеже:

10

Колпачок

Заводской номер: КЗР0200001А Количество на модель: 4
КЗР0200001А
4
11

Номер детали на чертеже:

11

Гайка М24х2-6G-5935

Заводской номер: ГайкаМ24х2-6G-5935 Количество на модель: 4
ГайкаМ24х2-6G-5935
4
12

Номер детали на чертеже:

12

Шплинт 4х36-397

Заводской номер: Шплинт4х36-397 Количество на модель: 4
Шплинт4х36-397
4
13

Номер детали на чертеже:

13

Масленка 1.2-19853

Заводской номер: Масленка1.2-19853 Количество на модель: 4
Масленка1.2-19853
4
