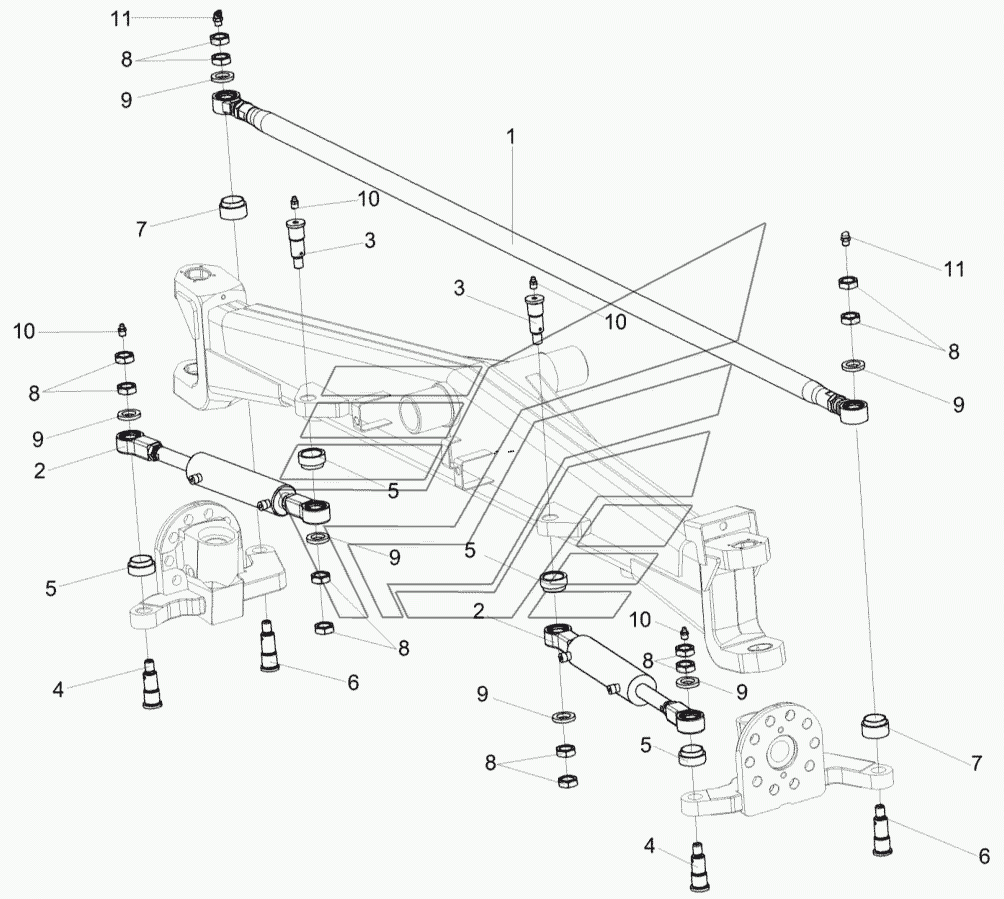

Мост управляемых колес КВК 0109300 (лист 3) КВК-8060. Каталог 2012г.

Мост управляемых колес КВК 0109300 (лист 2) КВК-8060 Тяга КВК 0109370 КВК-8060

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Мост управляемых колес

Заводской номер: КВК0109300 Количество на модель: 1
КВК0109300
1
1

Номер детали на чертеже:

1

Тяга

Заводской номер: КВК0109370 Количество на модель: 1
КВК0109370
1
2

Номер детали на чертеже:

2

Гидроцилиндр

Заводской номер: УЭС-7-0109100 Количество на модель: 2
УЭС-7-0109100
2
3

Номер детали на чертеже:

3

Ось

Заводской номер: КВК0109637 Количество на модель: 2
КВК0109637
2
4

Номер детали на чертеже:

4

Ось

Заводской номер: РСМ10.02.02.633А Количество на модель: 2
РСМ10.02.02.633А
2
5

Номер детали на чертеже:

5

Втулка

Заводской номер: РСМ10.02.02.806А Количество на модель: 4
РСМ10.02.02.806А
4
6

Номер детали на чертеже:

6

Ось

Заводской номер: УЭС-7-0109603 Количество на модель: 2
УЭС-7-0109603
2
7

Номер детали на чертеже:

7

Втулка

Заводской номер: УЭС-7-0109803 Количество на модель: 2
УЭС-7-0109803
2
8

Номер детали на чертеже:

8

Гайка М20х1,5-6G-2526

Заводской номер: ГайкаМ20х1,5-6G-2526 Количество на модель: 12
ГайкаМ20х1,5-6G-2526
12
9

Номер детали на чертеже:

9

Шайба С 20х5.01-10450

Заводской номер: ШайбаС20х5.01-10450 Количество на модель: 6
ШайбаС20х5.01-10450
6
10

Номер детали на чертеже:

10

Масленка 1.2-19853

Заводской номер: Масленка1.2-19853 Количество на модель: 6
Масленка1.2-19853
6
11

Номер детали на чертеже:

11

Масленка 2.2.45-19853

Заводской номер: Масленка2.2.45-19853 Количество на модель: 8
Масленка2.2.45-19853
8
