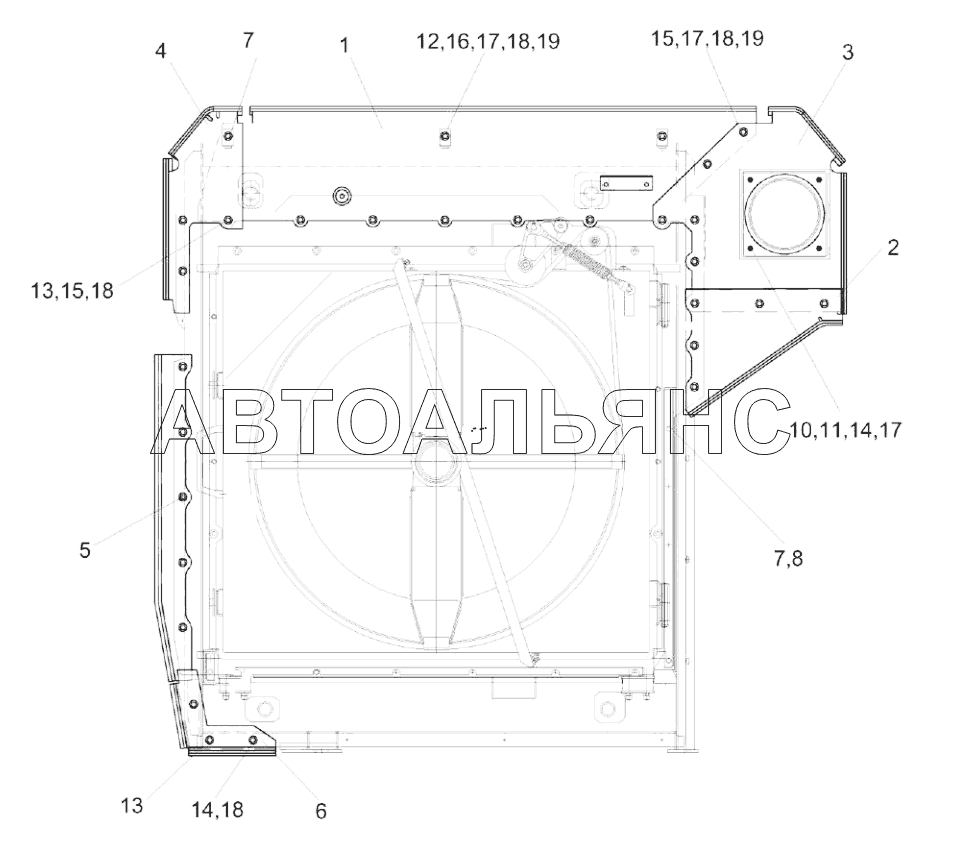

Установка щитов КВС-2-0156000Б КВК-800 ПАЛЕССЕ FS80-2. Каталог 2019г.

Стакан КВС-1-0151070 КВК-800 ПАЛЕССЕ FS80-2 Установка блока радиаторов КВС-2-0152000А (лист 1) КВК-800 ПАЛЕССЕ FS80-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка щитов

Заводской номер: КВС-2-0156000Б Количество на модель: 1
КВС-2-0156000Б
1
1

Номер детали на чертеже:

1

Щит верхний

Заводской номер: КВС-2-0156100А-01 Количество на модель: 1
КВС-2-0156100А-01
1
2

Номер детали на чертеже:

2

Щит левый

Заводской номер: КВС-2-0156110А Количество на модель: 1
КВС-2-0156110А
1
3

Номер детали на чертеже:

3

Щит левый

Заводской номер: КВС-2-0156120А Количество на модель: 1
КВС-2-0156120А
1
4

Номер детали на чертеже:

4

Щит правый

Заводской номер: КВС-2-0156130Б Количество на модель: 1
КВС-2-0156130Б
1
5

Номер детали на чертеже:

5

Щит правый

Заводской номер: КВС-2-0156140Б Количество на модель: 1
КВС-2-0156140Б
1
6

Номер детали на чертеже:

6

Щит нижний

Заводской номер: КВС-2-0156160А Количество на модель: 1
КВС-2-0156160А
1
7

Номер детали на чертеже:

7

Кронштейн

Заводской номер: КВС-5-0156160-01 Количество на модель: 1
КВС-5-0156160-01
1
8

Номер детали на чертеже:

8

Прокладка

Заводской номер: КВС-2-0162006 Количество на модель: 2
КВС-2-0162006
2
9

Номер детали на чертеже:

9

Прокладка

Заводской номер: КВС-2-0162006-01 Количество на модель: 2
КВС-2-0162006-01
2
10

Номер детали на чертеже:

10

Прокладка

Заводской номер: КВС-1-0156001А Количество на модель: 1
КВС-1-0156001А
1
11

Номер детали на чертеже:

11

Прижим

Заводской номер: КВС-1-0156401 Количество на модель: 1
КВС-1-0156401
1
12

Номер детали на чертеже:

12

Кронштейн

Заводской номер: КВС-1-0156402 Количество на модель: 2
КВС-1-0156402
2
13

Номер детали на чертеже:

13

Шайба

Заводской номер: КВС-1-0156404 Количество на модель: 13
КВС-1-0156404
13
14

Номер детали на чертеже:

14

Болт М8-6eх16-7796

Заводской номер: БолтМ8-6eх16-7796 Количество на модель: 10
БолтМ8-6eх16-7796
10
15

Номер детали на чертеже:

15

Болт М8-6eх20-7796

Заводской номер: БолтМ8-6eх20-7796 Количество на модель: 9
БолтМ8-6eх20-7796
9
16

Номер детали на чертеже:

16

Болт М8-6eх25-7796

Заводской номер: БолтМ8-6eх25-7796 Количество на модель: 3
БолтМ8-6eх25-7796
3
17

Номер детали на чертеже:

17

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 29
ГайкаМ8-6G-5915
29
18

Номер детали на чертеже:

18

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 31
Шайба8Т.65Г-6402
31
19

Номер детали на чертеже:

19

Шайба C 8.01-6958

Заводской номер: ШайбаC8.01-6958 Количество на модель: 33
ШайбаC8.01-6958
33
