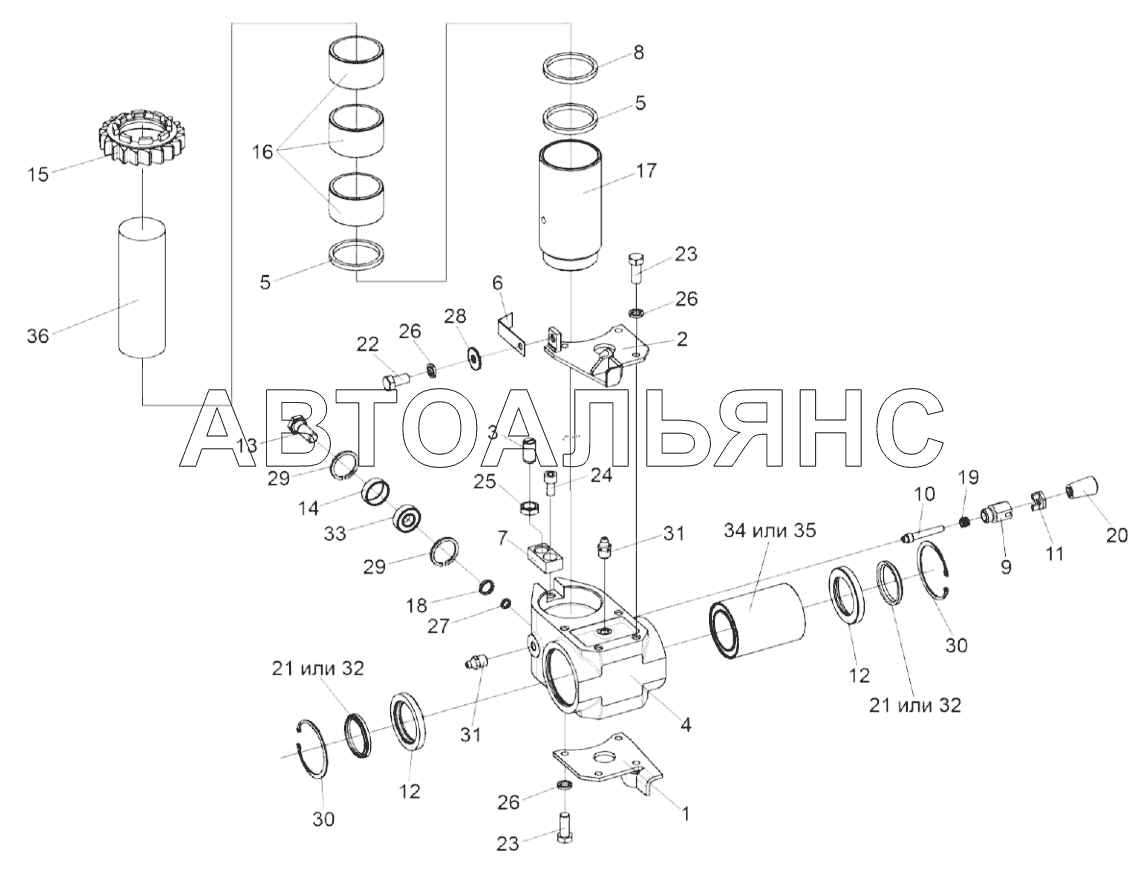

Установка каретки КВС-2-0116510 КВК-800 ПАЛЕССЕ FS80-2. Каталог 2019г.

Устройство заточное КВС-2-0116600 КВК-800 ПАЛЕССЕ FS80-2 Привод каретки КВС-2-0116510 КВК-800 ПАЛЕССЕ FS80-2

Вид отображения:

Детали справа

По ширине экрана

КВС-2-0116510

КВС-1-0116160

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Каретка

Заводской номер: КВС-2-0116510 Количество на модель: 1

КВС-2-0116510

1

Номер детали на чертеже:

Фиксатор

Заводской номер: КВС-1-0116160 Количество на модель: 1

КВС-1-0116160

1

1

Номер детали на чертеже:

1

Кронштейн

Заводской номер: КВС-2-0116670А Количество на модель: 1

КВС-2-0116670А

1

2

Номер детали на чертеже:

2

Кронштейн

Заводской номер: КВС-2-0116670-01 Количество на модель: 1

КВС-2-0116670-01

1

3

Номер детали на чертеже:

3

Устройство стопорное

Заводской номер: КВС-1-0116150 Количество на модель: 1

КВС-1-0116150

1

4

Номер детали на чертеже:

4

Каретка

Заводской номер: КВС-2-0116301 Количество на модель: 1

КВС-2-0116301

1

5

Номер детали на чертеже:

5

Кольцо

Заводской номер: КВС-1-0116003 Количество на модель: 4

КВС-1-0116003

4

6

Номер детали на чертеже:

6

Прижим

Заводской номер: КВС-1-0116415А Количество на модель: 1

КВС-1-0116415А

1

7

Номер детали на чертеже:

7

Планка

Заводской номер: КВС-1-0116416 Количество на модель: 1

КВС-1-0116416

1

8

Номер детали на чертеже:

8

Кольцо

Заводской номер: КВС-1-0116433 Количество на модель: 1

КВС-1-0116433

1

9

Номер детали на чертеже:

9

Корпус

Заводской номер: КВС-1-0116604 Количество на модель: 1

КВС-1-0116604

1

10

Номер детали на чертеже:

10

Фиксатор

Заводской номер: КВС-1-0116605 Количество на модель: 1

КВС-1-0116605

1

11

Номер детали на чертеже:

11

Гайка

Заводской номер: КВС-1-0116606 Количество на модель: 1

КВС-1-0116606

1

12

Номер детали на чертеже:

12

Обойма

Заводской номер: КВС-1-0116613 Количество на модель: 2

КВС-1-0116613

2

13

Номер детали на чертеже:

13

Болт

Заводской номер: КВС-1-0116614 Количество на модель: 1

КВС-1-0116614

1

14

Номер детали на чертеже:

14

Обойма

Заводской номер: КВС-1-0116624 Количество на модель: 1

КВС-1-0116624

1

15

Номер детали на чертеже:

15

Колесо храповое

Заводской номер: КВС-1-0116625 Количество на модель: 1

КВС-1-0116625

1

16

Номер детали на чертеже:

16

Втулка

Заводской номер: КВС-1-0116804 Количество на модель: 3

КВС-1-0116804

3

17

Номер детали на чертеже:

17

Втулка резьбовая

Заводской номер: КВС-1-0116805 Количество на модель: 1

КВС-1-0116805

1

18

Номер детали на чертеже:

18

Втулка

Заводской номер: КВС-1-0116806 Количество на модель: 1

КВС-1-0116806

1

19

Номер детали на чертеже:

19

Пружина

Заводской номер: PCM10.09.09.637 Количество на модель: 1

PCM10.09.09.637

1

20

Номер детали на чертеже:

20

Ручка

Заводской номер: УЭС0300053 Количество на модель: 1

УЭС0300053

1

21

Номер детали на чертеже:

21

Грязесъемник

Заводской номер: 2-50105.072.12.025-01 Количество на модель: 2

2-50105.072.12.025-01

2

22

Номер детали на чертеже:

22

Болт М8-6eх16-7796

Заводской номер: БолтМ8-6eх16-7796 Количество на модель: 1

БолтМ8-6eх16-7796

1

23

Номер детали на чертеже:

23

Болт М8-6eх20-7796

Заводской номер: БолтМ8-6eх20-7796 Количество на модель: 8

БолтМ8-6eх20-7796

8

24

Номер детали на чертеже:

24

Винт М10-6eх20-11738

Заводской номер: ВинтМ10-6eх20-11738 Количество на модель: 1

ВинтМ10-6eх20-11738

1

25

Номер детали на чертеже:

25

Гайка М16х1,5-6G-2526

Заводской номер: ГайкаМ16х1,5-6G-2526 Количество на модель: 1

ГайкаМ16х1,5-6G-2526

1

26

Номер детали на чертеже:

26

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 6

Шайба8Т.65Г-6402

6

27

Номер детали на чертеже:

27

Шайба 14Т.65Г-6402

Заводской номер: Шайба14Т.65Г-6402 Количество на модель: 1

Шайба14Т.65Г-6402

1

28

Номер детали на чертеже:

28

Шайба С8.01-6958

Заводской номер: ШайбаС8.01-6958 Количество на модель: 1

ШайбаС8.01-6958

1

29

Номер детали на чертеже:

29

Кольцо В35-13941

Заводской номер: КольцоВ35-13941 Количество на модель: 2

КольцоВ35-13941

2

30

Номер детали на чертеже:

30

Кольцо

Заводской номер: КольцоВ75-13943 Количество на модель: 2

КольцоВ75-13943

2

31

Номер детали на чертеже:

31

Масленка 1.2-19853

Заводской номер: Масленка1.2-19853 Количество на модель: 2

Масленка1.2-19853

2

32

Номер детали на чертеже:

32

Грязесъемник 2-50-24811

Заводской номер: Грязесъемник2-50-24811 Количество на модель: 2

Грязесъемник2-50-24811

2

33

Номер детали на чертеже:

33

Подшипник

Заводской номер: Подшипник80202-7242 Количество на модель: 1

Подшипник80202-7242

1

34

Номер детали на чертеже:

34

Подшипник

Заводской номер: ПодшипникLBCR50A-2LS Количество на модель: 1

ПодшипникLBCR50A-2LS

1

35

Номер детали на чертеже:

35

Подшипник

Заводской номер: ПодшипникKB50-PP-AS Количество на модель: 1

ПодшипникKB50-PP-AS

1

36

Номер детали на чертеже:

36

Брусок шлифовальный

Заводской номер: БКр59х21525А40К6V146000 Количество на модель: 1

БКр59х21525А40К6V146000

1
