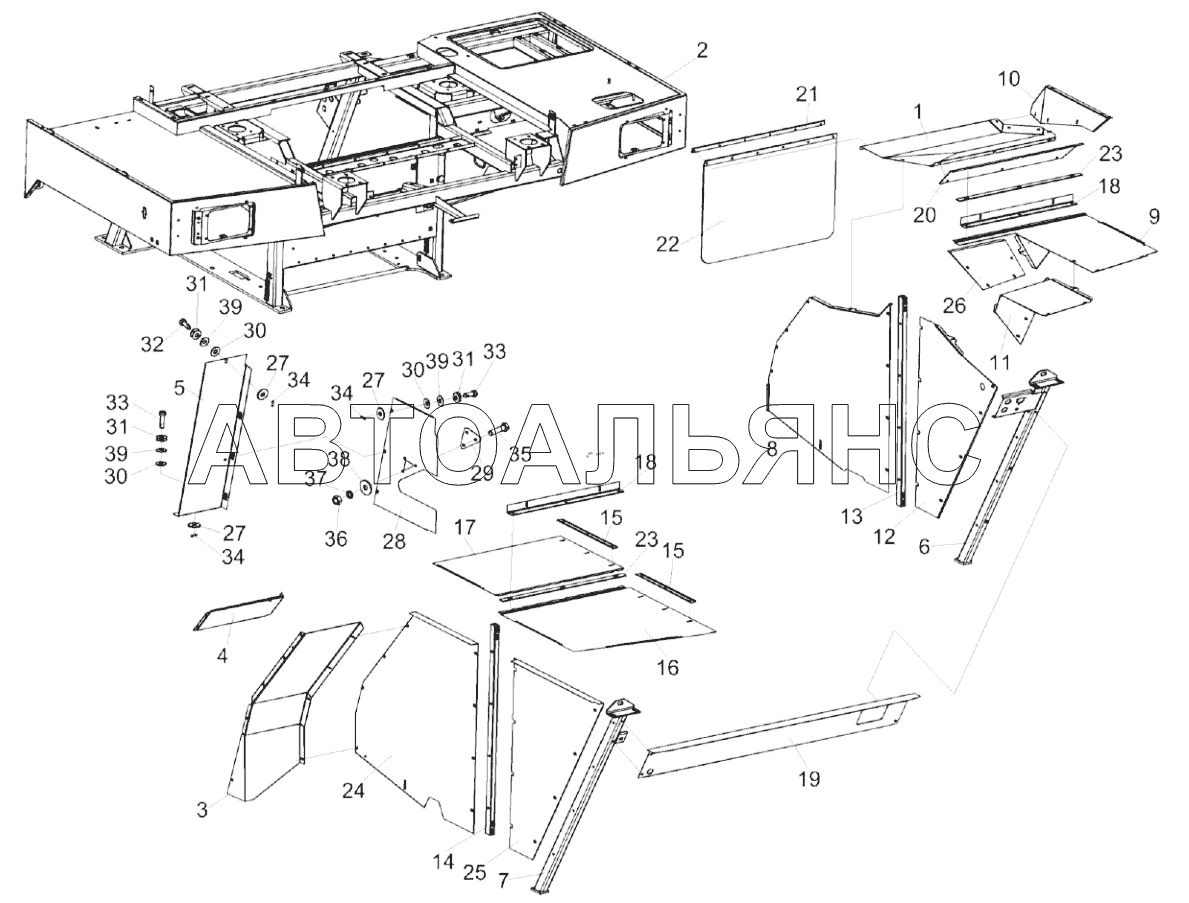

Установка площадки входа КВС-2-0124000 (лист 2) КВК-800 ПАЛЕССЕ FS80-2. Каталог 2019г.

Установка площадки входа КВС-2-0124000 (лист 1) КВК-800 ПАЛЕССЕ FS80-2 Кабина КВС-2-0122000 (лист 1) КВК-800 ПАЛЕССЕ FS80-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Щиток

Заводской номер: КВС-2-0100120 Количество на модель: 1
КВС-2-0100120
1

Номер детали на чертеже:

Панель

Заводской номер: КВС-2-0100280А Количество на модель: 1
КВС-2-0100280А
1

Номер детали на чертеже:

Фиксатор

Заводской номер: КВС-1-0147590 Количество на модель: 1
КВС-1-0147590
1

Номер детали на чертеже:

Фиксатор

Заводской номер: КВС-1-0147590-01 Количество на модель: 1
КВС-1-0147590-01
1
1

Номер детали на чертеже:

1

Ограждение

Заводской номер: КВС-2-0100110А Количество на модель: 1
КВС-2-0100110А
1
2

Номер детали на чертеже:

2

Площадка входа

Заводской номер: КВС-2-0124000А Количество на модель: 1
КВС-2-0124000А
1
3

Номер детали на чертеже:

3

Проставка

Заводской номер: КВС-2-0100420 Количество на модель: 1
КВС-2-0100420
1
4

Номер детали на чертеже:

4

Щиток

Заводской номер: КВС-2-0100480 Количество на модель: 1
КВС-2-0100480
1
5

Номер детали на чертеже:

5

Щиток

Заводской номер: КВС-2-0100130А Количество на модель: 1
КВС-2-0100130А
1
6

Номер детали на чертеже:

6

Стойка

Заводской номер: КВС-2-0100170 Количество на модель: 1
КВС-2-0100170
1
7

Номер детали на чертеже:

7

Стойка

Заводской номер: КВС-2-0100170-01 Количество на модель: 1
КВС-2-0100170-01
1
8

Номер детали на чертеже:

8

Ограждение

Заводской номер: КВС-2-0100180А-01 Количество на модель: 1
КВС-2-0100180А-01
1
9

Номер детали на чертеже:

9

Панель

Заводской номер: КВС-2-0100240А Количество на модель: 1
КВС-2-0100240А
1
10

Номер детали на чертеже:

10

Щиток

Заводской номер: КВС-2-0100250А Количество на модель: 1
КВС-2-0100250А
1
11

Номер детали на чертеже:

11

Панель

Заводской номер: КВС-2-0100260Б Количество на модель: 1
КВС-2-0100260Б
1
12

Номер детали на чертеже:

12

Ограждение

Заводской номер: КВС-2-0100270А Количество на модель: 1
КВС-2-0100270А
1
13

Номер детали на чертеже:

13

Труба

Заводской номер: КВС-1-0100150 Количество на модель: 1
КВС-1-0100150
1
14

Номер детали на чертеже:

14

Труба

Заводской номер: КВС-1-0100150-01 Количество на модель: 1
КВС-1-0100150-01
1
15

Номер детали на чертеже:

15

Прижим

Заводской номер: КВС-1-0100170 Количество на модель: 2
КВС-1-0100170
2
16

Номер детали на чертеже:

16

Панель

Заводской номер: КВС-1-0100240-01 Количество на модель: 1
КВС-1-0100240-01
1
17

Номер детали на чертеже:

17

Панель

Заводской номер: КВС-1-0100250-01 Количество на модель: 1
КВС-1-0100250-01
1
18

Номер детали на чертеже:

18

Уголок

Заводской номер: КВС-1-0100300 Количество на модель: 2
КВС-1-0100300
2
19

Номер детали на чертеже:

19

Панель

Заводской номер: КВС-2-0100442 Количество на модель: 1
КВС-2-0100442
1
20

Номер детали на чертеже:

20

Щиток

Заводской номер: КВС-2-0100406 Количество на модель: 1
КВС-2-0100406
1
21

Номер детали на чертеже:

21

Планка

Заводской номер: КВС-1-0100426 Количество на модель: 1
КВС-1-0100426
1
22

Номер детали на чертеже:

22

Брызговик

Заводской номер: КВС-1-0100012 Количество на модель: 1
КВС-1-0100012
1
23

Номер детали на чертеже:

23

Прижим

Заводской номер: КВС-1-0100429 Количество на модель: 2
КВС-1-0100429
2
24

Номер детали на чертеже:

24

Ограждение

Заводской номер: КВС-1-0100431-01 Количество на модель: 1
КВС-1-0100431-01
1
25

Номер детали на чертеже:

25

Ограждение

Заводской номер: КВС-1-0100432А-01 Количество на модель: 1
КВС-1-0100432А-01
1
26

Номер детали на чертеже:

26

Люк

Заводской номер: КВС-2-0100435 Количество на модель: 1
КВС-2-0100435
1
27

Номер детали на чертеже:

27

Шайба

Заводской номер: КВС-1-0147443 Количество на модель: 2
КВС-1-0147443
2
28

Номер детали на чертеже:

28

Панель

Заводской номер: КВС-1-0100428А Количество на модель: 1
КВС-1-0100428А
1
29

Номер детали на чертеже:

29

Щиток

Заводской номер: КВС-2-0100415 Количество на модель: 1
КВС-2-0100415
1
30

Номер детали на чертеже:

30

Шайба

Заводской номер: КВС-1-0147005 Количество на модель: 1
КВС-1-0147005
1
31

Номер детали на чертеже:

31

Пружина тарельчатая

Заводской номер: КВС-1-0147408 Количество на модель: 3
КВС-1-0147408
3
32

Номер детали на чертеже:

32

Фиксатор

Заводской номер: КВС-1-0147617 Количество на модель: 1
КВС-1-0147617
1
33

Номер детали на чертеже:

33

Фиксатор

Заводской номер: КВС-1-0147617-01 Количество на модель: 1
КВС-1-0147617-01
1
34

Номер детали на чертеже:

34

Штифт

Заводской номер: КВС-1-0147618 Количество на модель: 1
КВС-1-0147618
1
35

Номер детали на чертеже:

35

Болт М6-6ех14-7802

Заводской номер: БолтМ6-6ех14-7802 Количество на модель: 3
БолтМ6-6ех14-7802
3
36

Номер детали на чертеже:

36

Гайка М6-6G-5915

Заводской номер: ГайкаМ6-6G-5915 Количество на модель: 3
ГайкаМ6-6G-5915
3
37

Номер детали на чертеже:

37

Шайба 6Т.65Г-6402

Заводской номер: Шайба6Т.65Г-6402 Количество на модель: 3
Шайба6Т.65Г-6402
3
38

Номер детали на чертеже:

38

Шайба С6.01-6958

Заводской номер: ШайбаС6.01-6958 Количество на модель: 3
ШайбаС6.01-6958
3
39

Номер детали на чертеже:

39

Шайба С10.01-6958

Заводской номер: ШайбаС10.01-6958 Количество на модель: 1
ШайбаС10.01-6958
1
