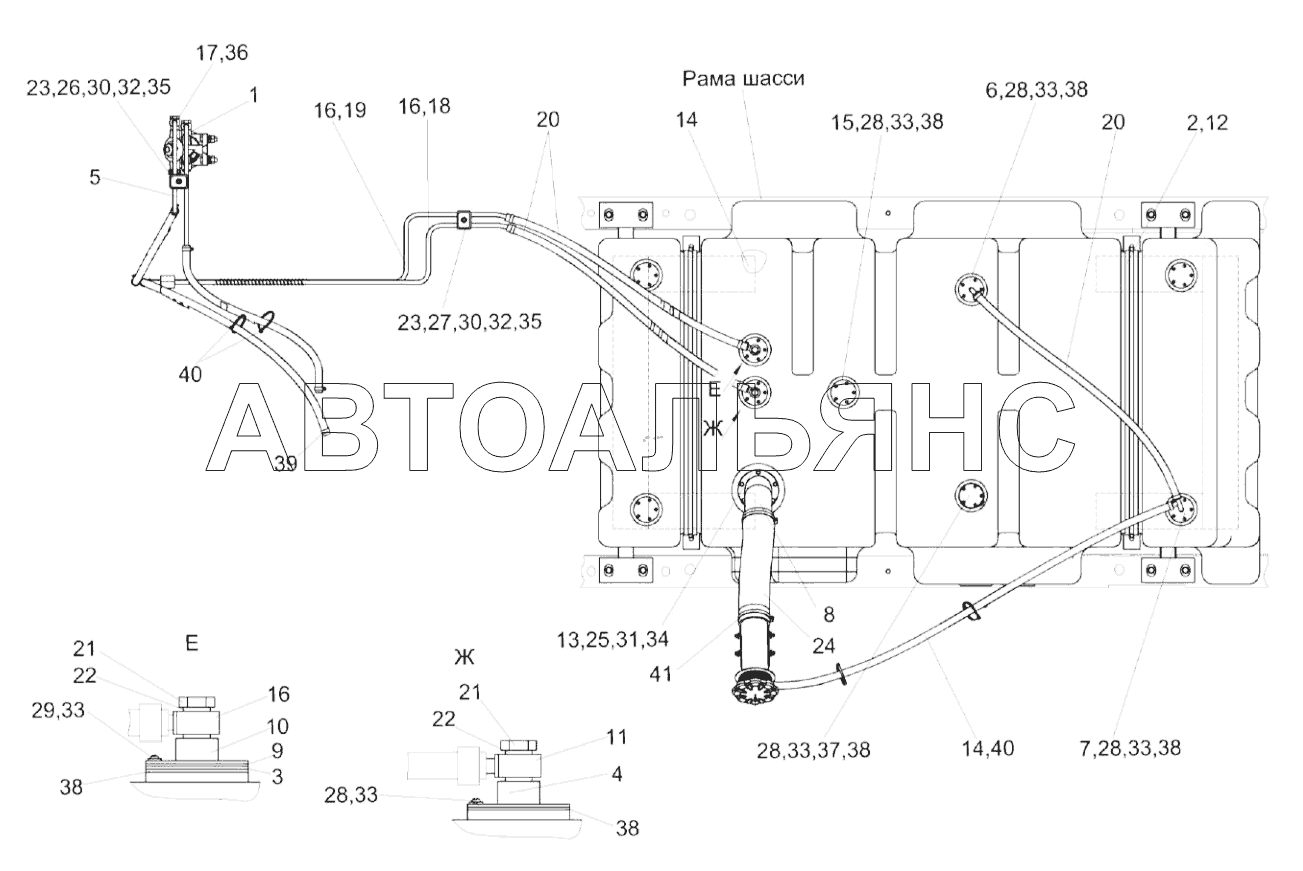

Установка топливного оборудования КВС-2-01037000А (лист 2) КВК-800 ПАЛЕССЕ FS80-2. Каталог 2019г.

Установка топливного оборудования КВС-2-0103700А (лист 1) КВК-800 ПАЛЕССЕ FS80-2 Шасси КВС-2-0101500 (лист 1) КВК-800 ПАЛЕССЕ FS80-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка топливного оборудования

Заводской номер: КВС-2-0103700А Количество на модель: 1
КВС-2-0103700А
1
1

Номер детали на чертеже:

1

Топливопровод

Заводской номер: КВС-2-0103090 Количество на модель: 1
КВС-2-0103090
1
2

Номер детали на чертеже:

2

Хомут

Заводской номер: КВС-2-0103420 Количество на модель: 2
КВС-2-0103420
2
3

Номер детали на чертеже:

3

Труба

Заводской номер: КВС-2-0103460 Количество на модель: 1
КВС-2-0103460
1
4

Номер детали на чертеже:

4

Труба

Заводской номер: КВС-2-0103470 Количество на модель: 1
КВС-2-0103470
1
5

Номер детали на чертеже:

5

Топливопровод заборный

Заводской номер: КВС-2-0103660 Количество на модель: 1
КВС-2-0103660
1
6

Номер детали на чертеже:

6

Труба

Заводской номер: КВС-2-0103490А Количество на модель: 1
КВС-2-0103490А
1
7

Номер детали на чертеже:

7

Труба

Заводской номер: КВС-2-0103650 Количество на модель: 1
КВС-2-0103650
1
8

Номер детали на чертеже:

8

Горловина

Заводской номер: КВС-2-0103870 Количество на модель: 1
КВС-2-0103870
1
9

Номер детали на чертеже:

9

Клапан

Заводской номер: КВС-1-0103360 Количество на модель: 1
КВС-1-0103360
1
10

Номер детали на чертеже:

10

Корпус

Заводской номер: КВС-1-0103370 Количество на модель: 1
КВС-1-0103370
1
11

Номер детали на чертеже:

11

Штуцер

Заводской номер: УЭС0500200 Количество на модель: 2
УЭС0500200
2
12

Номер детали на чертеже:

12

Уплотнение

Заводской номер: КВС-2-0103012 Количество на модель: 2
КВС-2-0103012
2
13

Номер детали на чертеже:

13

Прокладка

Заводской номер: КВС-2-0103019 Количество на модель: 1
КВС-2-0103019
1
14

Номер детали на чертеже:

14

Прокладка

Заводской номер: КВС-2-0103024 Количество на модель: 4
КВС-2-0103024
4
15

Номер детали на чертеже:

15

Заглушка

Заводской номер: КВС-2-0103401 Количество на модель: 3
КВС-2-0103401
3
16

Номер детали на чертеже:

16

Оплетка

Заводской номер: КИЛ0123601 Количество на модель: 2
КИЛ0123601
2
17

Номер детали на чертеже:

17

Болт специальный

Заводской номер: КВС-2-0103601 Количество на модель: 2
КВС-2-0103601
2
18

Номер детали на чертеже:

18

Топливопровод сливной

Заводской номер: КВС-2-0103849 Количество на модель: 1
КВС-2-0103849
1
19

Номер детали на чертеже:

19

Топливопровод заборный

Заводской номер: КВС-2-0103851 Количество на модель: 1
КВС-2-0103851
1
20

Номер детали на чертеже:

20

Рукав

Заводской номер: РНД0120012-46 Количество на модель: 3
РНД0120012-46
3
21

Номер детали на чертеже:

21

Болт специальный

Заводской номер: КИС0118623А Количество на модель: 2
КИС0118623А
2
22

Номер детали на чертеже:

22

Шайба

Заводской номер: УЭС0500003-01 Количество на модель: 4
УЭС0500003-01
4
23

Номер детали на чертеже:

23

Брус

Заводской номер: УЭС0602012А Количество на модель: 6
УЭС0602012А
6
24

Номер детали на чертеже:

24

Рукав

Заводской номер: РНД0760004-24 Количество на модель: 1
РНД0760004-24
1
25

Номер детали на чертеже:

25

Болт М6-6eх25-7798

Заводской номер: БолтМ6-6eх25-7798 Количество на модель: 5
БолтМ6-6eх25-7798
5
26

Номер детали на чертеже:

26

Болт М8-6eх35-7802

Заводской номер: БолтМ8-6ex35-7802 Количество на модель: 1
БолтМ8-6ex35-7802
1
27

Номер детали на чертеже:

27

Болт М8-6ex40-7802

Заводской номер: БолтМ8-6ex40-7802 Количество на модель: 1
БолтМ8-6ex40-7802
1
28

Номер детали на чертеже:

28

Винт B.М5-6eх18-17473

Заводской номер: ВинтB.М5-6ex18-17473 Количество на модель: 40
ВинтB.М5-6ex18-17473
40
29

Номер детали на чертеже:

29

Винт B.М5-6eх25-17473

Заводской номер: ВинтB.М5-6ex25-17473 Количество на модель: 5
ВинтB.М5-6ex25-17473
5
30

Номер детали на чертеже:

30

Гайка М8-6G-2526

Заводской номер: ГайкаМ8-6G-2526 Количество на модель: 3
ГайкаМ8-6G-2526
3
31

Номер детали на чертеже:

31

Шайба 6Т.65Г-6402

Заводской номер: Шайба6Т.65Г-6402 Количество на модель: 9
Шайба6Т.65Г-6402
9
32

Номер детали на чертеже:

32

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 3
Шайба8Т.65Г-6402
3
33

Номер детали на чертеже:

33

Шайба C.5.01-11371

Заводской номер: ШайбаC.5.01-11371 Количество на модель: 30
ШайбаC.5.01-11371
30
34

Номер детали на чертеже:

34

Шайба C.6.01-11371

Заводской номер: ШайбаC.6.01-11371 Количество на модель: 5
ШайбаC.6.01-11371
5
35

Номер детали на чертеже:

35

Шайба C.8.01-11371

Заводской номер: ШайбаC.8.01-11371 Количество на модель: 4
ШайбаC.8.01-11371
4
36

Номер детали на чертеже:

36

Прокладка 16 АД0-23358

Заводской номер: Прокладка16АД0-23358 Количество на модель: 4
Прокладка16АД0-23358
4
37

Номер детали на чертеже:

37

Датчик

Заводской номер: ДУМП-03М Количество на модель: 1
ДУМП-03М
1
38

Номер детали на чертеже:

38

Прокладка

Заводской номер: 200-3806026 Количество на модель: 6
200-3806026
6
39

Номер детали на чертеже:

39

Хомут червячный

Заводской номер: SCHGERD20-22 Количество на модель: 14
SCHGERD20-22
14
40

Номер детали на чертеже:

40

Лента стяжная

Заводской номер: 2-0160981-2 Количество на модель: 5
2-0160981-2
5
41

Номер детали на чертеже:

41

Хомут червячный

Заводской номер: TORRO80-100,9C7W2 Количество на модель: 2
TORRO80-100,9C7W2
2
