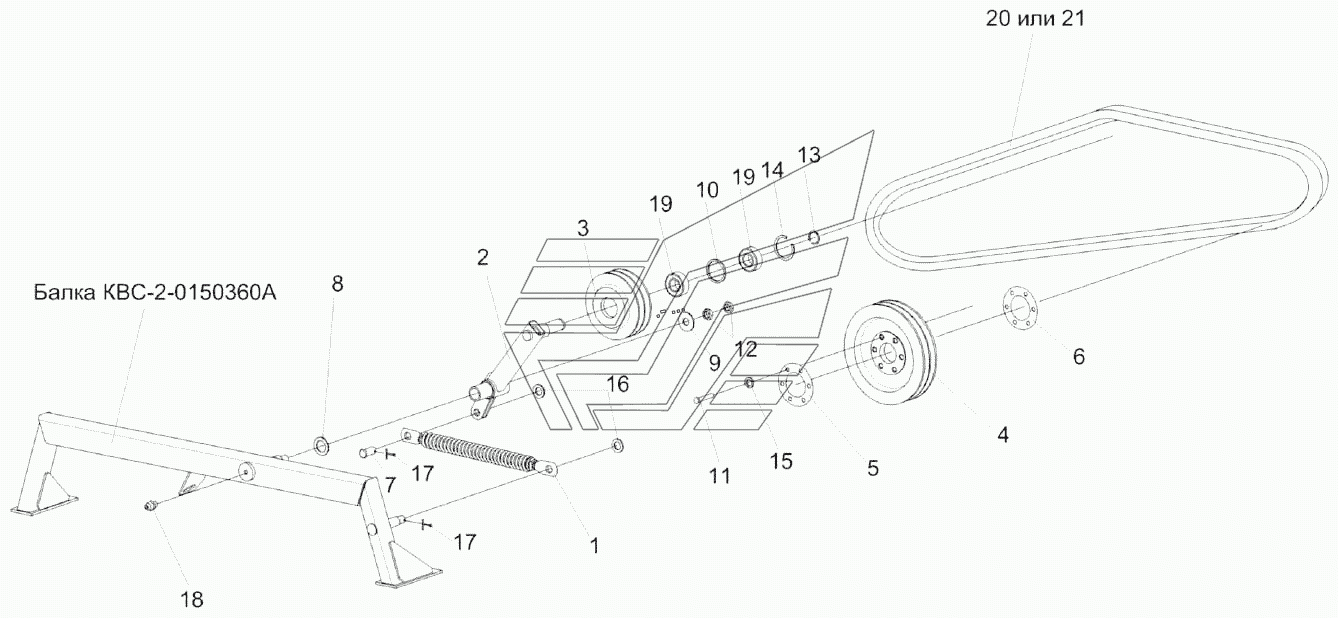

Привод вентилятора КВС-2-0150090А КВК-800 (FS80). Каталог 2017г.

Электрооборудование дизеля OM 502LA КВС-2-0100000 КВК-800 (FS80) Механизм натяжения КВС-2-0150120 КВК-800 (FS80)

Вид отображения:

Детали справа

По ширине экрана

КВС-2-0150090А

КВС-2-0150360А

1

2

2

3

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

19

19

19

20

21

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Привод вентилятора

Заводской номер: КВС-2-0150090А Количество на модель: 1

КВС-2-0150090А

1

Номер детали на чертеже:

Балка

Заводской номер: КВС-2-0150360А Количество на модель:

КВС-2-0150360А

1

Номер детали на чертеже:

1

Механизм натяжения

Заводской номер: КВС-2-0150120 Количество на модель: 1

КВС-2-0150120

1

2

Номер детали на чертеже:

2

Рычаг

Заводской номер: КВС-2-0150110 Количество на модель: 1

КВС-2-0150110

1

2

Номер детали на чертеже:

2

Рычаг

Заводской номер: КВС-2-0150280 Количество на модель: 1

КВС-2-0150280

1

3

Номер детали на чертеже:

3

Ролик натяжной

Заводской номер: КВС-2-0150190 Количество на модель: 1

КВС-2-0150190

1

3

Номер детали на чертеже:

3

Ролик натяжной

Заводской номер: КВС-2-0150104 Количество на модель: 1

КВС-2-0150104

1

4

Номер детали на чертеже:

4

Шкив

Заводской номер: КВС-2-0150105Б Количество на модель: 1

КВС-2-0150105Б

1

5

Номер детали на чертеже:

5

Прокладка

Заводской номер: КВС-1-0150467 Количество на модель: 12

КВС-1-0150467

12

6

Номер детали на чертеже:

6

Прокладка

Заводской номер: КВС-1-0150467-01 Количество на модель: 12

КВС-1-0150467-01

12

7

Номер детали на чертеже:

7

Палец

Заводской номер: КВС-1-0150604 Количество на модель: 1

КВС-1-0150604

1

8

Номер детали на чертеже:

8

Шайба специальная

Заводской номер: КИС0105438 Количество на модель: 1

КИС0105438

1

9

Номер детали на чертеже:

9

Шайба

Заводской номер: КСН0114402 Количество на модель: 1

КСН0114402

1

10

Номер детали на чертеже:

10

Кольцо распорное

Заводской номер: 60-131.25.10 Количество на модель: 1

60-131.25.10

1

11

Номер детали на чертеже:

11

Болт М8-6ех50-7796

Заводской номер: БолтМ8-6ех50-7796 Количество на модель: 6

БолтМ8-6ех50-7796

6

12

Номер детали на чертеже:

12

Гайка М16-6G-2526

Заводской номер: ГайкаМ16-6G-2526 Количество на модель: 2

ГайкаМ16-6G-2526

2

13

Номер детали на чертеже:

13

Кольцо В25-13940

Заводской номер: В25-13940 Количество на модель: 1

В25-13940

1

14

Номер детали на чертеже:

14

Кольцо

Заводской номер: В52-13941 Количество на модель: 1

В52-13941

1

15

Номер детали на чертеже:

15

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 6

Шайба8Т.65Г-6402

6

16

Номер детали на чертеже:

16

Шайба С.16.01-11371

Заводской номер: ШайбаС.16.01-11371 Количество на модель: 2

ШайбаС.16.01-11371

2

17

Номер детали на чертеже:

17

Шплинт 3,2х25-397

Заводской номер: Шплинт3,2х25-397 Количество на модель: 2

Шплинт3,2х25-397

2

18

Номер детали на чертеже:

18

Масленка 1.2-19853

Заводской номер: Масленка1.2-19853 Количество на модель: 1

Масленка1.2-19853

1

19

Номер детали на чертеже:

19

Подшипник 62205-2RS

Заводской номер: 62205-2RS Количество на модель: 2

62205-2RS

2

258322

TORQUE

622052RS

Код: 258322

Артикул: 622052RS,

Производитель: TORQUE

19

Номер детали на чертеже:

19

Подшипник 62205EE

Заводской номер: 62205EE Количество на модель: 2

62205EE

2

19

Номер детали на чертеже:

19

Подшипник 62205-2RSR

Заводской номер: 62205-2RSR Количество на модель: 2

62205-2RSR

2

19

Номер детали на чертеже:

19

Подшипник

Заводской номер: 62205-2RS1 Количество на модель: 2

62205-2RS1

2

20

Номер детали на чертеже:

20

Ремень 2НВ 2362 La

Заводской номер: 2НВ2362La Количество на модель: 1

2НВ2362La

1

21

Номер детали на чертеже:

21

Ремень 2НВ ВР 2362 KА

Заводской номер: 2НВВР2362KА Количество на модель: 1

2НВВР2362KА

1
