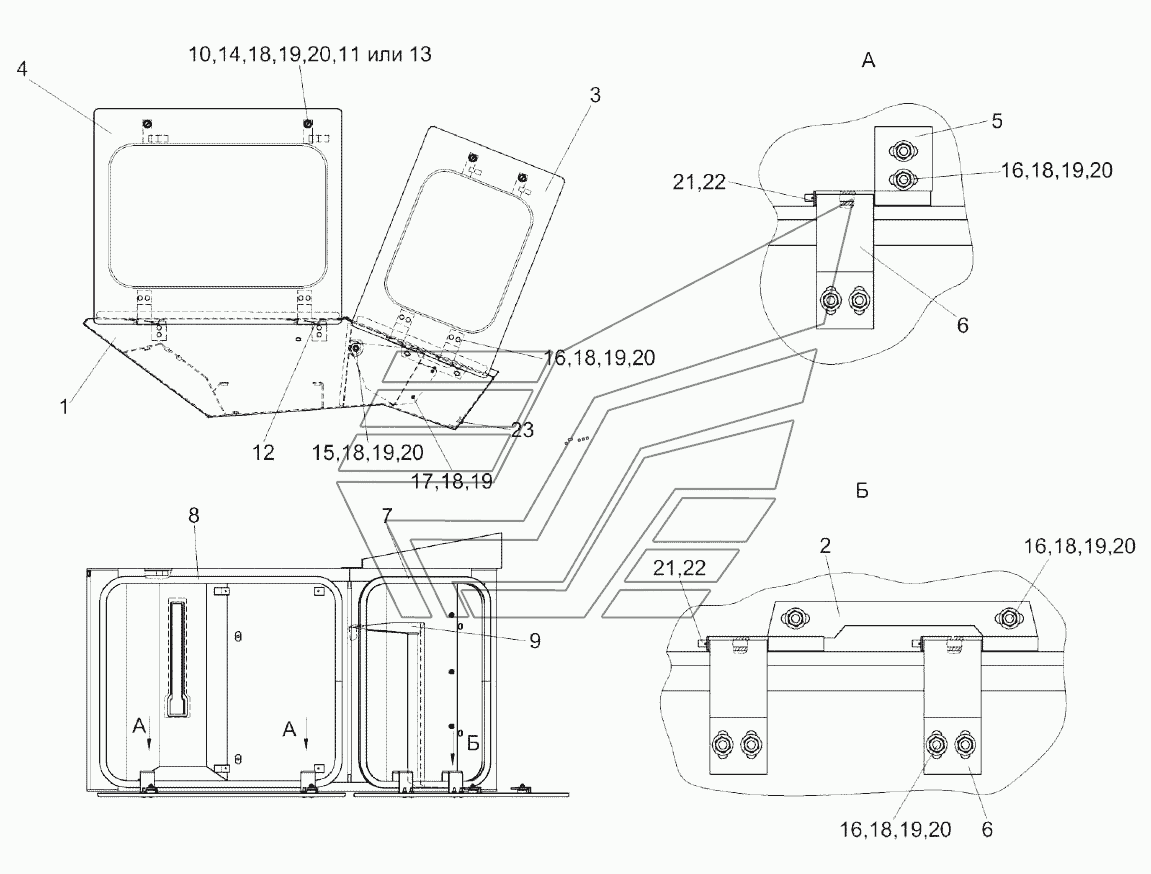

Электрошкаф КВС-2-0702010Б-01 КВК-800 (FS80). Каталог 2017г.

Электрооборудование измельчителя самоходного КВС-2-0100000 (лист 3) КВК-800 (FS80) Электрооборудование электрошкафа КВС-2-0702010Б-01 КВК-800 (FS80)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Электрошкаф

Заводской номер: КВС-2-0702010Б-01 Количество на модель: 1
КВС-2-0702010Б-01
1
1

Номер детали на чертеже:

1

Корпус

Заводской номер: КВС-2-0702020В-01 Количество на модель: 1
КВС-2-0702020В-01
1
2

Номер детали на чертеже:

2

Шарнир

Заводской номер: КВС-2-0702120 Количество на модель: 1
КВС-2-0702120
1
3

Номер детали на чертеже:

3

Крышка нижняя

Заводской номер: КВС-2-0702130А Количество на модель: 1
КВС-2-0702130А
1
4

Номер детали на чертеже:

4

Крышка верхняя

Заводской номер: КВС-2-0702140А Количество на модель: 1
КВС-2-0702140А
1
5

Номер детали на чертеже:

5

Шарнир

Заводской номер: СЭУ-3-1000530А Количество на модель: 2
СЭУ-3-1000530А
2
6

Номер детали на чертеже:

6

Скоба

Заводской номер: СЭУ-3-1000540А Количество на модель: 4
СЭУ-3-1000540А
4
7

Номер детали на чертеже:

7

Уплотнение Т-8

Заводской номер: КВС-2-0702001 Количество на модель: 1
КВС-2-0702001
1
8

Номер детали на чертеже:

8

Уплотнение Т-8

Заводской номер: КВС-2-0702002 Количество на модель: 1
КВС-2-0702002
1
9

Номер детали на чертеже:

9

Полка

Заводской номер: КВС-2-0702432 Количество на модель: 1
КВС-2-0702432
1
10

Номер детали на чертеже:

10

Палец

Заводской номер: КВС-2-0702602 Количество на модель: 4
КВС-2-0702602
4
11

Номер детали на чертеже:

11

Шайба

Заводской номер: КГС0202414 Количество на модель: 4
КГС0202414
4
12

Номер детали на чертеже:

12

Планка

Заводской номер: ПКК0135404А Количество на модель: 8
ПКК0135404А
8
13

Номер детали на чертеже:

13

Шайба

Заводской номер: УЭС1000001 Количество на модель: 8
УЭС1000001
8
14

Номер детали на чертеже:

14

Фиксатор

Заводской номер: УЭС1000507 Количество на модель: 4
УЭС1000507
4
15

Номер детали на чертеже:

15

Болт М6-6eх16-7798

Заводской номер: БолтМ6-6eх16-7798 Количество на модель: 1
БолтМ6-6eх16-7798
1
16

Номер детали на чертеже:

16

Болт М6-6eх20-7802

Заводской номер: БолтМ6-6eх20-7802 Количество на модель: 14
БолтМ6-6eх20-7802
14
17

Номер детали на чертеже:

17

Винт B.М6-6eх18-17473

Заводской номер: ВинтB.М6-6eх18-17473 Количество на модель: 2
ВинтB.М6-6eх18-17473
2
18

Номер детали на чертеже:

18

Гайка М6-6G-5915

Заводской номер: ГайкаМ6-6G-5915 Количество на модель: 21
ГайкаМ6-6G-5915
21
19

Номер детали на чертеже:

19

Шайба 6Т.65Г-6402

Заводской номер: Шайба6Т.65Г-6402 Количество на модель: 21
Шайба6Т.65Г-6402
21
20

Номер детали на чертеже:

20

Шайба С6.01-6958

Заводской номер: ШайбаС6.01-6958 Количество на модель: 16
ШайбаС6.01-6958
16
21

Номер детали на чертеже:

21

Шайба C.5.01-11371

Заводской номер: ШайбаC.5.01-11371 Количество на модель: 4
ШайбаC.5.01-11371
4
22

Номер детали на чертеже:

22

Шплинт 2х12-397

Заводской номер: Шплинт2х12-397 Количество на модель: 4
Шплинт2х12-397
4
23

Номер детали на чертеже:

23

Заглушка

Заводской номер: РСМ-10.04.20.045 Количество на модель: 3
РСМ-10.04.20.045
3
